产品名称:石英旋光片&石英退偏器

产品型号: QROT&DEQ

产品品牌: 日本SIGMA KOKI


一.石英旋光片:

石英旋光片(Quartz Rotators) 由石英晶体制作而成。石英晶体具有天然的旋光性,所以它可以用来旋转线偏振光的偏振方向,并且不改变线偏振光的特性。旋转的角度和晶体的厚度有关,旋转方向目前有左旋和右旋两种可以选择。默认为右旋。



技术指标:
● 材料:石英晶体
● 直径尺寸公差:+0.0/-0.2mm
● 面精度:λ/4 @632.8nm
● 相位延迟精度:λ/300
● 平行度:<10秒
● 表面质量:20-10
● 膜层:双面增透膜,反射率R<0.25%@中心波长

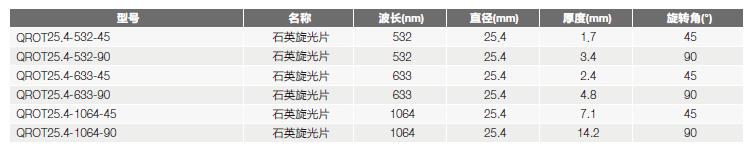

选型表:



二.石英退偏器

在某些光学系统中,线偏振光是不受欢迎的,比如在反射式光谱仪中,偏振效应会影响探测器的灵敏度。退偏器就是用来将偏振光转化成非偏振光的,它广泛用于对偏振敏感的系统和仪器中。

1.QDP25.4石英退偏器
QDP25.4(Quartz Depolarizers) 石英退偏器,采用两片石英光楔组成。当线偏振光入射到光楔型退偏器上的光楔面时,其偏振态将发生空间上的变化,从而产生随机偏振。光楔型退偏器对于单色光源和宽带光源都有着很好的退偏效果。当我们将入射线偏振光和光楔型退偏器的光轴成45 度放置时可以得到最好的退偏效果。当然,入射光斑越大,退偏效果越理想。

技术指标:

● 材料:石英晶体
● 使用波长:220~2500nm
● 直径:25.4(+0.0/-0.2)mm
● 厚度:5(±0.2)mm
● 面精度:λ/8 @632.8nm
● 平行度:<1分
● 光轴偏离角度:<3分
● 表面质量:60-40
● 膜层:无镀膜

选型表:

2.日本SIGMA KOKI石英退偏器
















说明:

外框30mm,有两种形式:1 片型和2 片型。共三款:
DEQ-1N 是由单独一块光学水晶制成。它的透过带域宽,但是,由于有2°的楔形角,所以光轴有偏移。
DEQ-2S 是由光学水晶板和人造熔融石英玻璃板粘接而成。它不产生光轴偏移,但透过波长范围没有1 片型宽。
DEQ-2OP 是由两块玻璃光学直接接触而成。它不产生光轴偏移,透过波长范围也很宽。

技术指标:

● 材料:光学水晶
● 外框直径:30(+0.0/-0.2)mm
● 厚度公差:±0.2mm
● 入射方向:入射的线偏振光偏振方向和对角线一致(同光轴呈45°角)
● 表面质量:40-20
● 膜层:1N和2OP型无镀膜,2S型单层防反射膜

选型表(SIGMA KOKI):
