产品名称:零级玻片

产品型号: QWZO、QWPO、WPQ、WPQW、QWTZO

产品品牌: 日本SIGMA KOKI&美国CVI


零级波片

1. QWZO系列石英零级波片:
QWZO 石英零级波片(Quartz Waveplate:Zero-Order) 由两片石英波片用光胶胶合组成,光轴正交。两片石英的厚度差能够产生零级相位延迟。零级波片对温度和波长不敏感。

技术指标:
● 材料:石英晶体
● 尺寸公差:+0.0/-0.2mm
● 面精度:λ/8 @632.8nm
● 相位延迟精度:λ/300
● 平行度(单片):<1秒
● 表面质量:20-10
● 膜层:双面增透膜,反射率R
<0.25%@中心波长

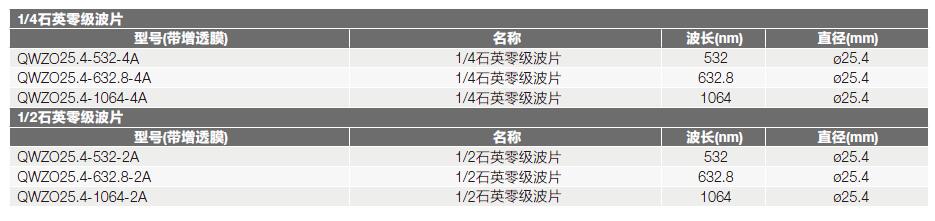

QWZO系列石英零级波片选型表:

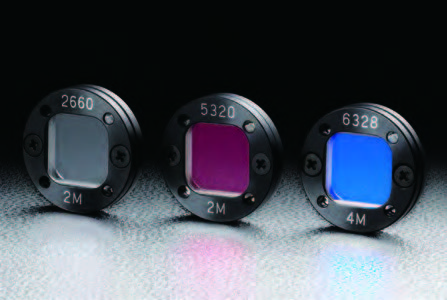

2. 日本SIGMA KOKI水晶波长板


两枚水晶板直接接触后构成的零次波长板。可以用于使用各种激光的偏光实验。

● 由于是零次波长板,相位差随温度变化很小,非常稳定。

● 波长板有可以旋转偏光方向的1/2波长板和可以将直线偏光变换为圆偏光的1/4波长板2种类型。

● 2枚元件通过光学接触贴合,由于正反面镀有防反射膜,具有高透过率。

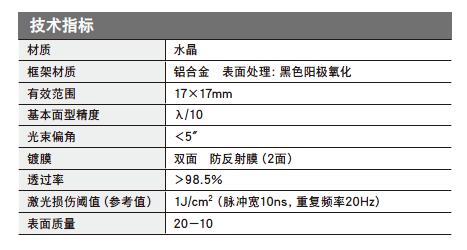

日本SIGMA KOKI水晶波长板技术指标:

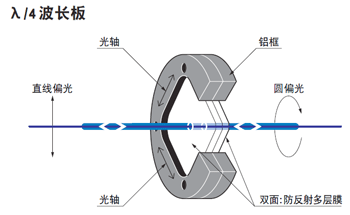

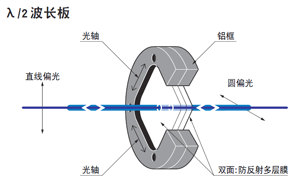

功能说明图






























日本SIGMA KOKI水晶波长板注意:

射入适用波长之外的波长的光线时,不能得到技术指标那样的位相差。波长发生1%偏离时,1/2波长板会产生1.8度的相位差偏差,1/4波长板会产生0.9度的相位差偏差。
框架的厚度(6.3mm)可能随元件的技术指标的变化而变化。
请不要接触波长板框架的螺纹。否则特性可能会变差,元件可能会脱落。
波长板框架受到强烈的冲击时,元件的轴心可能会发生偏差,导致特性变差。

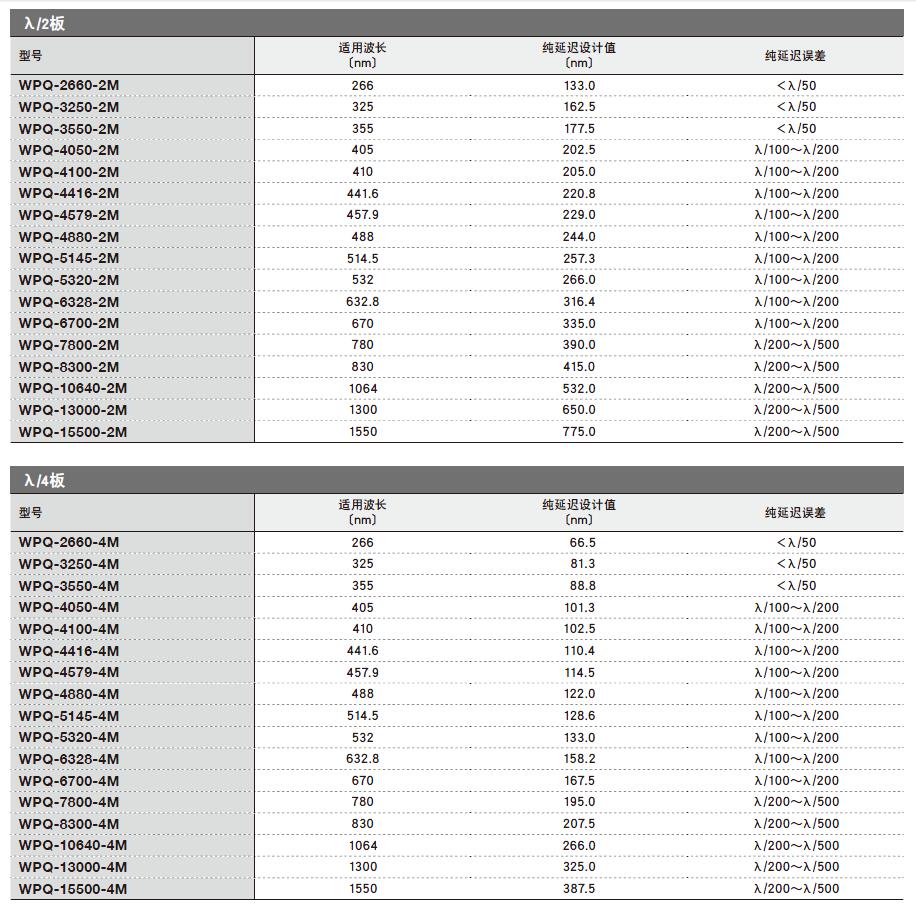

水晶波长板选型表(SIGMA KOKI):



3.QWTZO系列真零级石英波片:

说明:QWTZO 是真零级石英波片(Quartz Waveplate:True Zero-Order),由于波片本身厚度太薄,很容易破碎,所以我们将其胶合在K9 基底上增加其机械强度。
技术指标:
● 材料:石英晶体,K9基底
● 标准厚度:1.1±0.2mm
● 直径尺寸公差:+0.0/-0.2mm
● 面精度:λ/8 @632.8nm
● 相位延迟精度:λ/300
● 平行度(单片):<1秒
● 表面质量:20-10
● 膜层:双面增透膜,反射率R<0.25%@中心波长

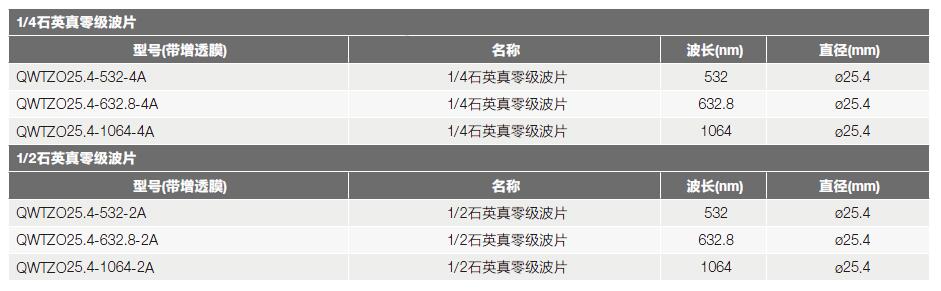

QWTZO系列真零级石英波片选型表:
