产品名称:多级玻片

产品型号: QWLO、QWPM、WPM

产品品牌: 日本SIGMA KOKI&美国CVI


波片是能使互相垂直的两光振动间产生附加光程差 ( 或相位差) 的光学器件。通常由具有精确厚度的石英、方解石或云母等双折射晶片做成,其光轴与晶片表面平行。以线偏振光垂直入射到晶片,其振动方向与晶片光轴夹θ 角( θ ≠ 0° ),入射的光振动可分解成垂直于光轴(o 振 动) 和平行于光轴(e 振动) 两个分量。能使o 光和 e 光产生λ/4 附加光程差的波片称为四分之一波片;能使o 光和e 光产生λ /2 附加光程差的波片称为二分之一波片。光程差可任意调节的波片称补偿器。

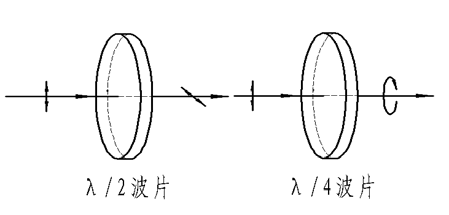

线偏振光经过1/2 波片后仍然是线偏振光( 但相位改变了)。而线偏振光通过1/4 波片时( 当线偏振光振动方向与晶轴成45 度角),出射圆偏振光,一般情况下出射椭圆偏振光。

圆偏振光通过1/4 波片后变为线偏振光,再用偏振片观察会有消光现象。自然光通过1/4 波片,将形成无穷多个无固定位相关系的各种椭圆偏振光,其组合后仍然是自然光,用偏振片观察光强无变化。


波片按结构来分,一般分为:多级波片(multiple-order waveplate) 或称低级波片(low order waveplate)、零级波片(zero-order waveplate) 及真零级波片(true zero-order waveplate)。

真零级波片,延迟量的波长敏感度低,温度稳定性高,接受有效角度大,性能大大优于其它两种波片。但真零级波片往往非常的薄,以石英为例,其在可见光部分双折射系数(no-ne) 约为0.0092。一个550nm 为中心波长的真零级四分之一石英波片其厚度只有15μm。如此薄的波片在制造和使用上都会遇到不少困难,所以真零级波片通常需要胶合在基底上使用,价格也较高。


多级波片的厚度等于多个全波厚度(n×waves) 加一个所需延迟量厚度。多级波片相对比较容易制造,缺点是其对波长,温度,入射角均很敏感。

零级波片,通常是将两个多级波片胶合( 或留出一定空气隙后固定) 在一起,根据实际情况,也有将零级波片分为:双胶合零级波片、双分离( 指空气隙) 零级波片,或直接称为胶合零级波片( 复合波片)。零级波片的原理,是将一个波片的快轴和另一个波片的慢轴对准以消除全波光程差,仅留下所需的光程差。零级波片可以在一定程度上改善温度对波片的影响,但另一个结果是其增加了波片延迟量对入射角度及波长的敏感性。




多级波片
1. QWLO系列石英多级波片:

说明:

QWLO 多级波片(Quartz Waveplate:Low-Order) 产生了多个级次的相位延迟,厚度一般在0.3 ~ 1mm 左右,波长带宽较窄,只能用于单色性很好的光源。温度稳定性不如零级波片。

 QWLO系列石英多级波片技术指标:
● 材料:石英晶体
● 尺寸公差:+0.0/-0.2mm
● 透射波前畸变:λ/8 @632.8nm
● 相位延迟精度:λ/100
● 平行度:<1秒
● 表面质量:20-10
● 膜层:分镀膜和不镀膜两种(镀膜时为双面增透膜,反射率R<0.25%@中心波长)

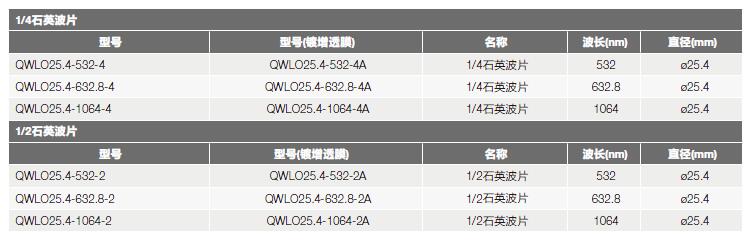

 QWLO系列石英多级波片选型表:

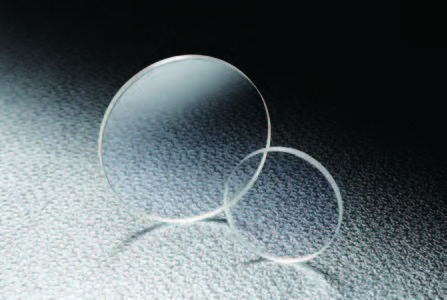

2. 日本SIGMA KOKI云母波长板:

能够用于简单实验或观察系统的波长板。将云母的晶体切成薄片,用玻璃板夹在其中。

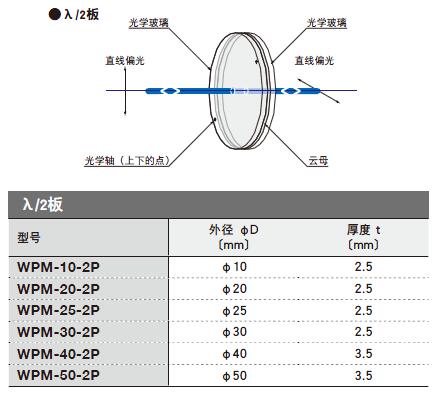

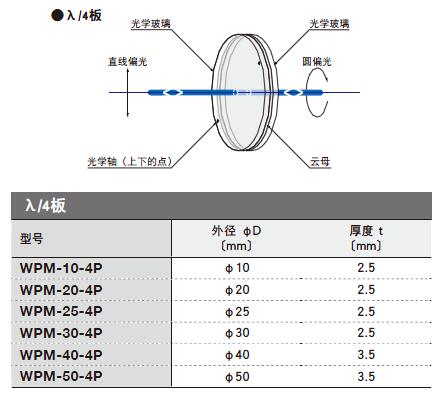

·波长板有可以旋转偏光方向的1/2波长板和可以将直线偏光变换为圆偏光的1/4波长板2种类型。

·元件由2块玻璃夹在其中,使用方便。

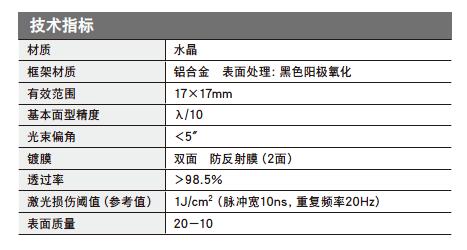

日本SIGMA KOKI云母波长板技术指标

日本SIGMA KOKI云母波长板注意

请不要在高能量激光或高温光源的附近使用。
▶相位差随波长而变化。请务必在购买前确认是否没有问题。
▶由于使用天然的云母,产品之间会有延迟的偏差。
▶在偏光测量时,请使用水晶波长板。

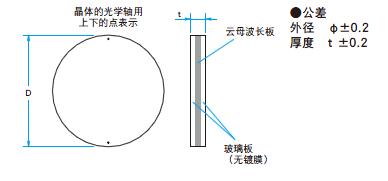

功能说明图





透过率波长特性(参考数据)














                    偏振片                                                   多级玻片                                           零级玻片




     石英旋光片&石英退偏器                                偏振棱镜                                       偏振分束立方体




                光隔离器
