产品名称:五角棱镜

产品型号: PPB

产品品牌: sigma

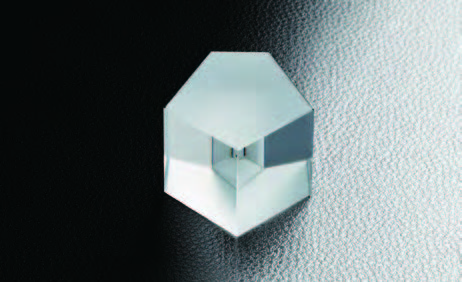

五角棱镜


通过镜面的2次反射,使镜面对称的反射图像变换为与物体相同的正立图像。
在照相机进化为数码相机之前,为了使图像不形成镜面对称,使用五角棱镜将物体发出的光线直角偏转。
也作为激光喷墨器的直角标



· 即使进入棱镜的入射角有些改变,相对入射光线总是以90°射出。
· 与使用2个反射镜相比,使用棱镜的内部反射不会产生角度的偏离,整体结构紧凑。

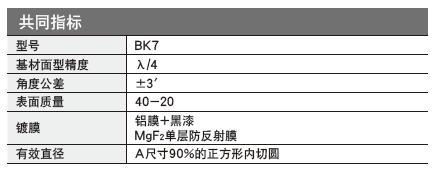

五角棱镜共同指标

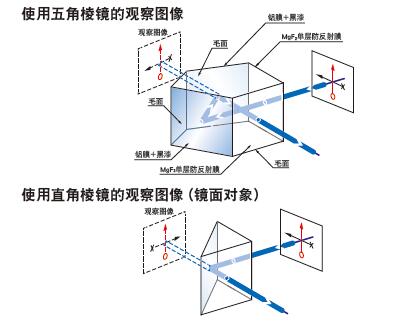

五角棱镜功能说明图


注意

▶用溶剂擦拭黑漆时,有溶解脱落的可能。
▶由于棱镜铝膜的内面反射会有1面12%,2面23%左右的反射率损失。入射出射的效率为77%左右。

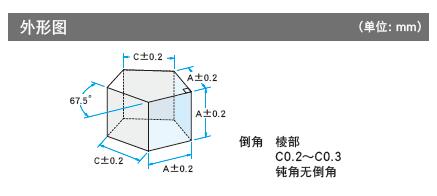

五角棱镜外形

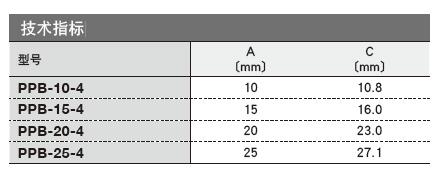

五角棱镜技术指标
