产品名称:角锥棱镜

产品型号: CCB

产品品牌:

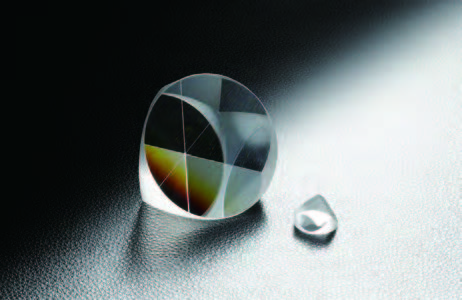

角锥棱镜

日本SIGMA KOKI角锥棱镜

可以反射所有射入的光线,返回到原来入射方向的棱镜。可以作为激光测长机的反射器(反射镜)使用。角锥棱镜是为了测量月球与地球的距离而开发的,阿波罗宇宙飞船着陆月球时,角锥棱镜被设置在月球表面。



·角锥棱镜经过精密加工,可以高精度返回光线。

·测量中即使稍微改变角锥棱镜的倾斜度,返回光的倾斜度也不会改变,光线会返回到测量仪器的检测器中。
·为了抑制入射·出射面的反射损失,另外备有蒸镀防反射膜的CCB-M型。

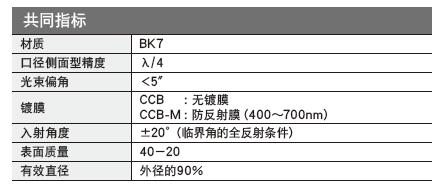

日本SIGMA KOKI角锥棱镜共同指标

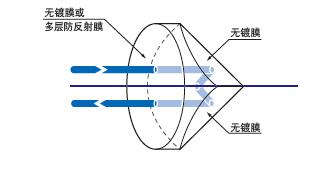

日本SIGMA KOKI角锥棱镜功能说明图



日本SIGMA KOKI角锥棱镜注意

▶光束入射到角锥棱镜时,光束能够正确地以与入射角度相同的角度返回。光束的入射位置偏离角锥棱镜的中心时,光束将从中心的另一侧在偏离中心相同距离的位置射出。
▶角锥棱镜的3个反射面交叉的棱线有倒角,入射·出射面观察时可以看到6根不反射光束的呈放射状棱线。使用细的激光光束时,请不要使光束接触到这6根棱线。
▶无膜面沾有指纹或污渍时,即使是大于临界角,有时也不会形成全反射。请不要使无膜面接触到任何物品。
▶角锥棱镜的全反射面反射时会产生相位差,返回光的偏光特性会发生很大的变化。另外备有偏光特性的变化小的中空角锥反射镜(RCCB)。

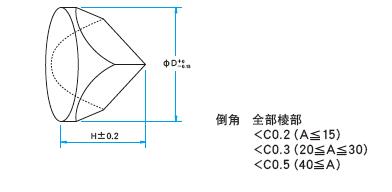

日本SIGMA KOKI角锥棱镜外形

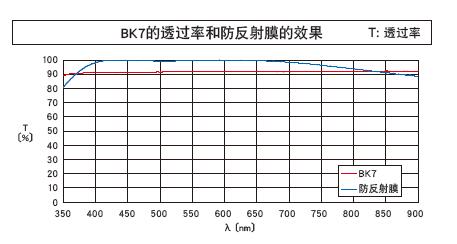

透过率波长特性(参考数据)

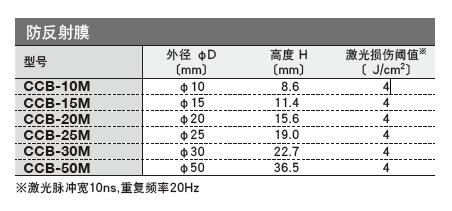

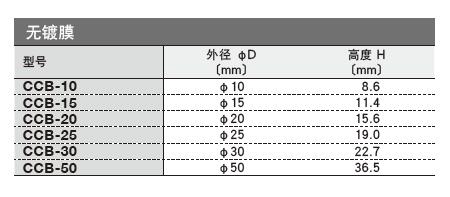

日本SIGMA KOKI角锥棱镜选型表
