产品名称:平面分束镜

产品型号: OBPL等

产品品牌: zolix、sigma等

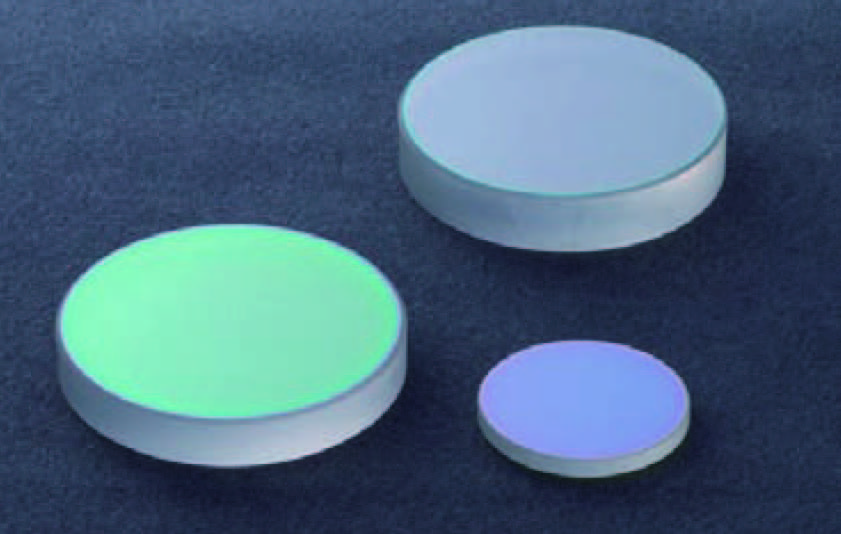

平面分束镜


分束元件主要有几种用途:一种是将一束单一波长( 或波长范围) 的光分成两束;另一种是将多个波长( 或波长范围) 的光分离开;还有一种可将不同偏振状态的光分开,我们一般称其为偏振分束元件(参见偏振元件的相关内容),此处介绍的均为非偏振分束元件。

分束镜按照镀膜类型可以分为金属膜分束镜和介质膜分束镜;按照形状分为平面分束镜、楔形分束镜和分束立方体;按照功能分为分束镜( 或立方体)、谐波分离器、二向色分束镜等。

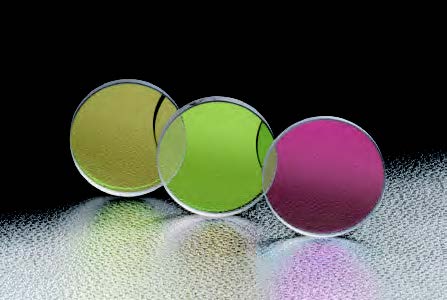

平面分束镜(Optical Beamsplitters: Plate)

特别说明:

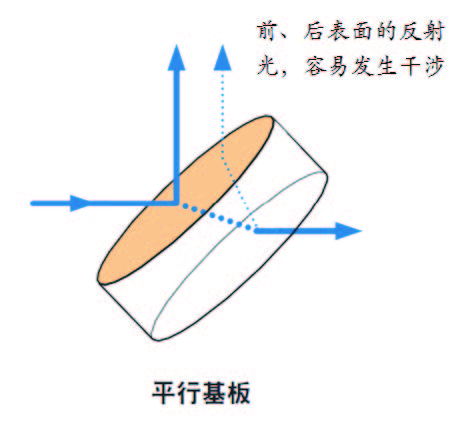

对于相干性较好的激光来说,即使是在平面分束镜的后表面镀防反射膜,但实际使用中经常发现,激光在镜片的前、后表面分别会产生两次反射,由于前、后表面的反射光满足光的干涉条件( 频率相同、相位差恒定、振动方向一致),所以两束反射光容易发生干涉现象, 产生干涉条纹。如果您无法接受此种干涉现象,请尽量避免选择平面分束镜,推荐您采用楔形分束镜或者分束立方体,可以很大程度上减少反射光干涉现象的发生。



激光波长分束镜(Optical Beamsplitters: Plate/Laser)

1. OBPL系列激光波长分束镜

命名规则: OBPL直径-xxx(激光波长)- Rx(反射率百分比代码)

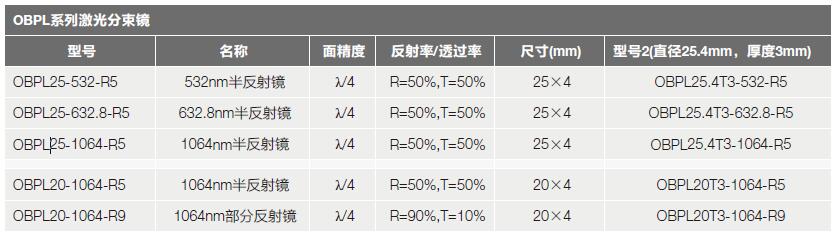

选型表:



注:还有不同波长、尺寸、厚度、透反比的同类产品,选购时请咨询我们。

2. 日本SIGMA KOKI激光波长分束镜

用于紫外激光或YAG激光的半反射镜。备有从真空紫外到红外的众多波长的系列产品。
正面有多层电介质膜,反面有防反射膜,几乎没有光量的损失。



· 有不使光束产生变形的平行平面型,和因反面反射产生鬼影或干涉的影响很少的楔型两种。
· 由于是平板型半反射镜,透过基板时产生的波长分散或色差很小,重量也可以减轻。

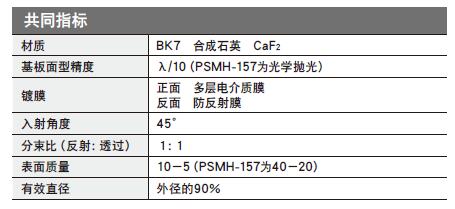

共同指标

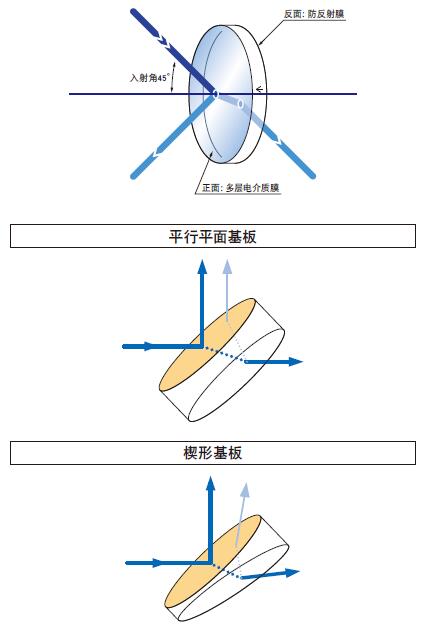

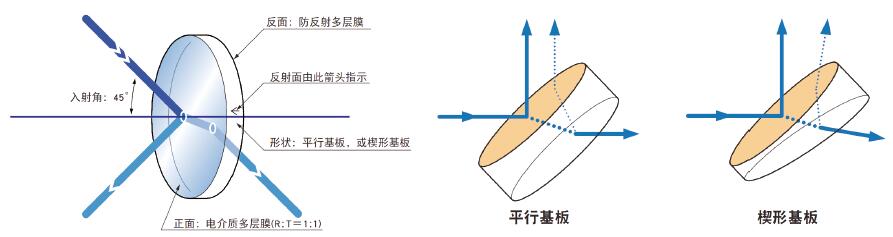

功能说明图


注意:

使用激光等的直线偏光时,反射率或透过率随偏光方向变化。如果要调整分束比为1:1时,请45°倾斜偏光方向或使用圆偏光。
由于基板的折射率和厚度的作用,透过光的光路相对于入射光会平行移动数mm。(楔型半反射镜在平行移动的同时光束大约偏角30分)
用于45°之外的入射角时,透过率波长特性将产生变化。
不能辨别反射镀膜面位置时,请使用基板侧面的箭头符号确认。
入射光的相位差在透过光,反射光中不能保持不变。请利用波长板补偿相位差。
技术指标的反射率,透过率是用P偏光和S偏光的平均值来表示的

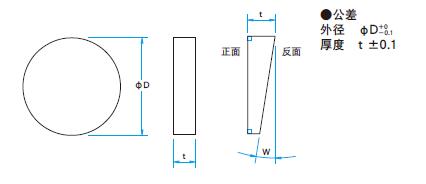

外形图

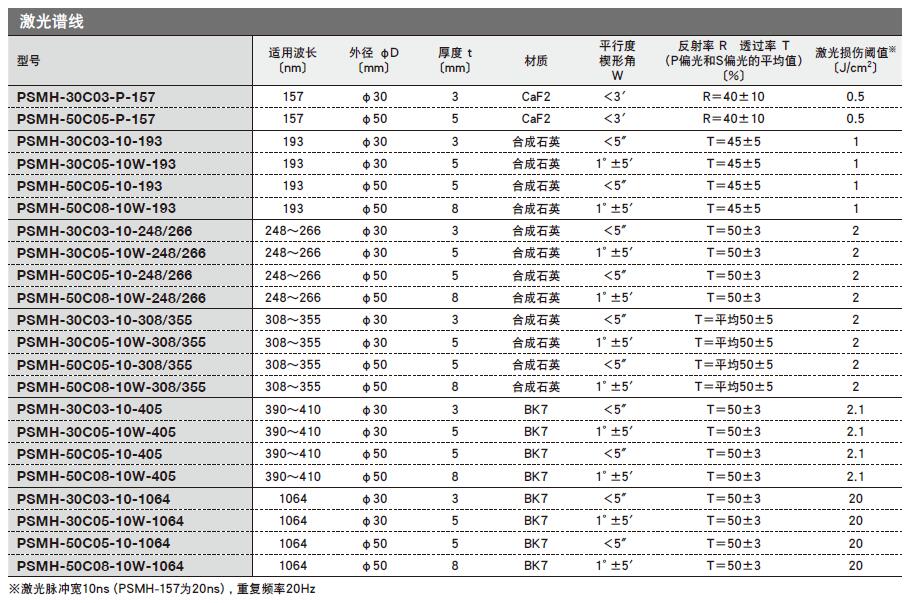

选型表

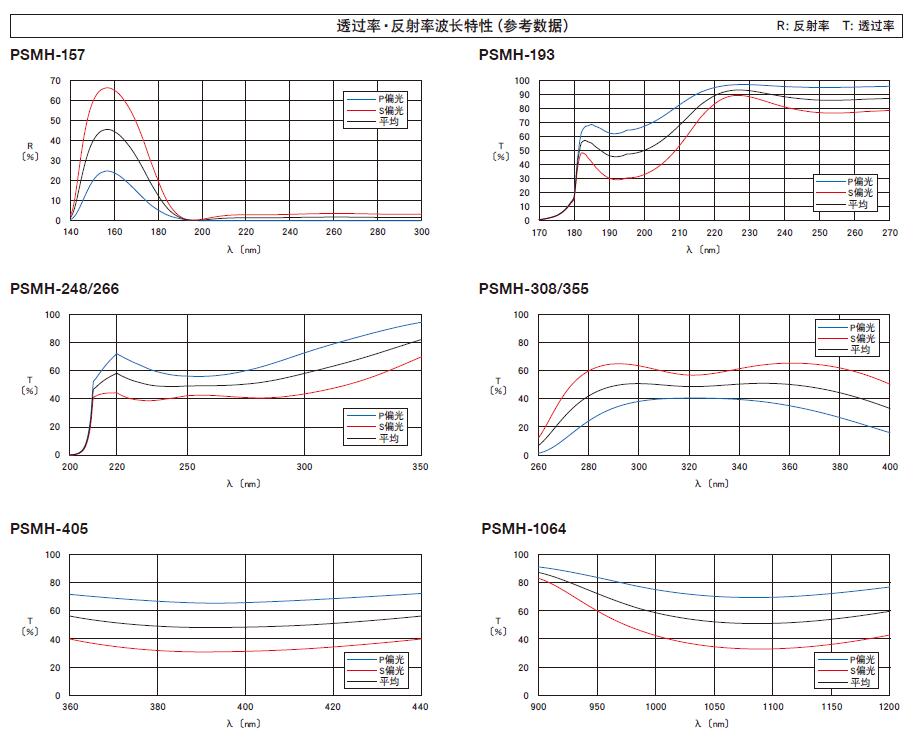

透过率·反射率波长特性(参考数据)





宽带分束镜(Optical Beamsplitters: Plate /Broadband)

1. OBPB系列宽带分束镜

命名规则: OBPB直径-波长1波长2(取微米数)- Rx(反射率百分比代码)


注:还有不同尺寸、厚度的同类产品,选购时请咨询我们。

2. 日本SIGMA KOKI介质膜宽带分束镜

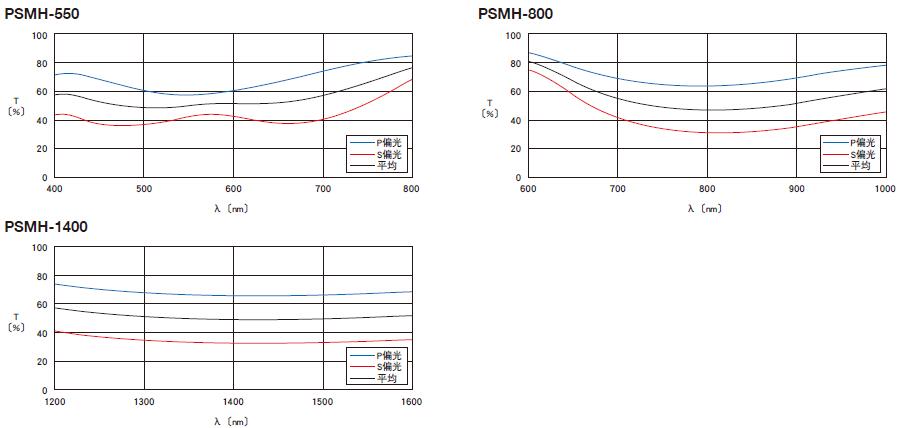

曲线图:

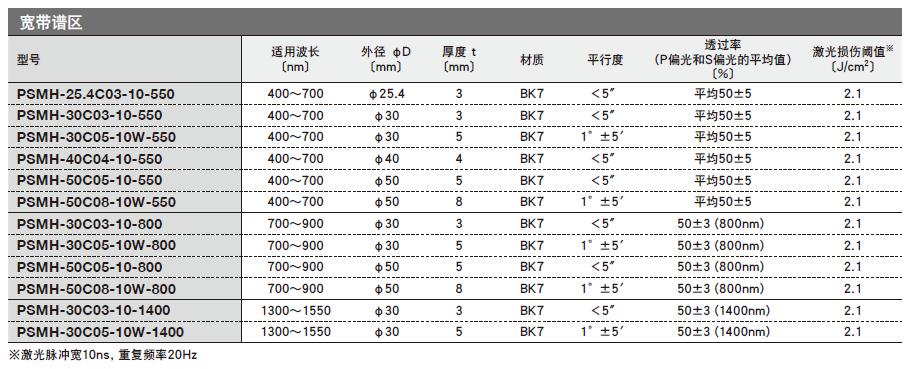

选型表(SIGMA KOKI):

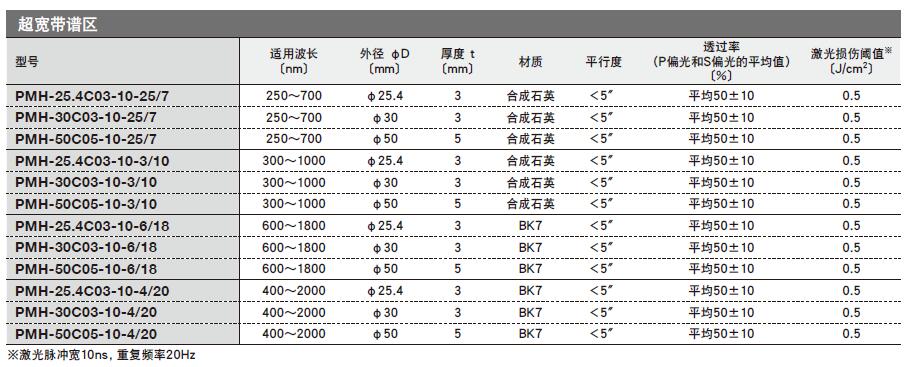

超宽带介质膜分束镜

3. 日本SIGMA KOKI铬膜宽带分束镜

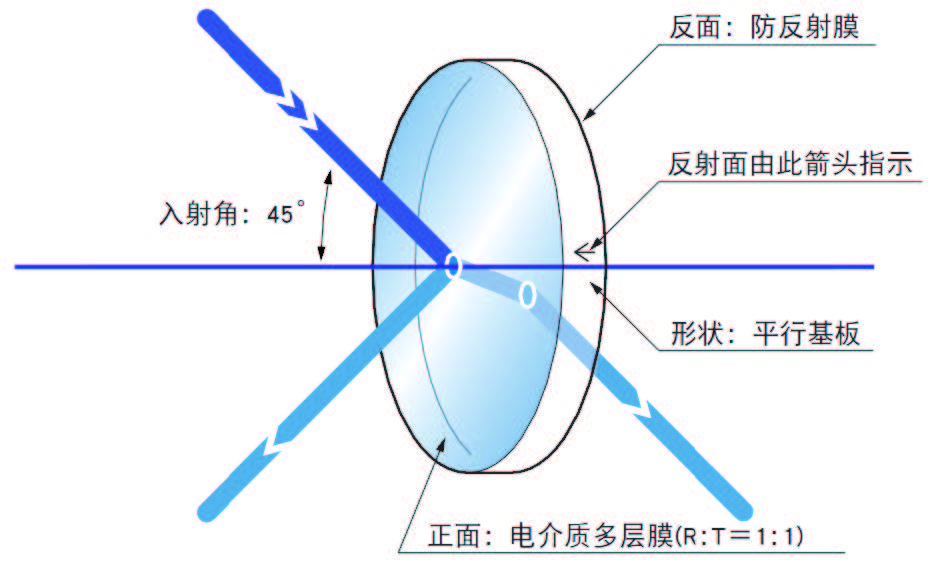

示意图:

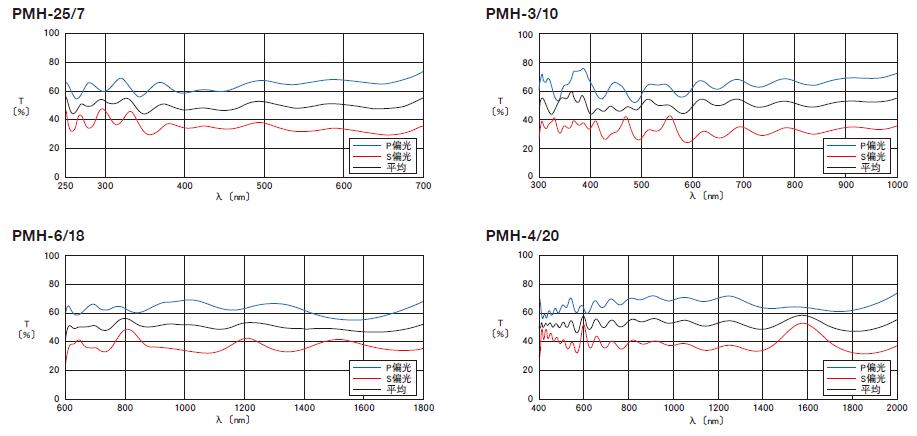

曲线图:

选型表(SIGMA KOKI):







                 平面分束镜                                  分束立方体: Beamsplitters Cube                    专用分束镜
