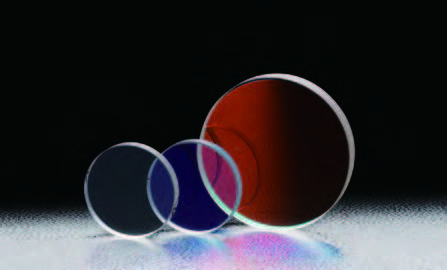

介质膜激光反射镜

介质膜反射镜,通常对入射角比较敏感,未特别说明的情况下,默认的介质膜反射镜入射角为45°。
产品咨询
资料下载
产品概述

介质膜反射镜,通常对入射角比较敏感,未特别说明的情况下,默认的介质膜反射镜入射角为45°。介质膜反射镜通常分为:

● 激光反射镜:带宽一般为几纳米至几十纳米
● 宽带反射镜:
紫外区:一般带宽为几十至一百纳米
可见光区:一般带宽为一、二百纳米
红外区:一般带宽为二、三百纳米以上
● 超宽带反射镜:
紫外区:一般带宽为一百纳米以上
可见光区:一般带宽为三、四百纳米以上
红外区:一般带宽为四、五百纳米以上
● 飞秒激光专用反射镜

介质膜激光反射镜:

1. OML系列介质膜激光反射镜


命名规则:OML直径-波长-厚度

选型表:

型号 名称 面精度 直径(mm) 厚度(mm) 入射角
OML25.4-355-6.35 355nm反射镜 λ/10 25.4 6.35 45°
OML20-441-3 441nm反射镜 λ/4 20 3 45°
OML25-441-3 441nm反射镜 λ/4 25 3 45°
OML25.4-441-3 441nm反射镜 λ/4 25.4 3 45°
OML30-441-3 441nm反射镜 λ/4 30 3 45°
OML50-441-3 441nm反射镜 λ/4 50 3 45°
OML20-488-3 488nm反射镜 λ/4 20 3 45°
OML25-488-3 488nm反射镜 λ/4 25 3 45°
OML25.4-488-3 488nm反射镜 λ/4 25.4 3 45°
OML30-488-3 488nm反射镜 λ/4 30 3 45°
OML50-488-3 488nm反射镜 λ/4 50 3 45°
OML20-532-3 532nm反射镜 λ/4 20 3 45°
OML25-532-3 532nm反射镜 λ/4 25 3 45°
OML25.4-532-3 532nm反射镜 λ/4 25.4 3 45°
OML30-532-3 532nm反射镜 λ/4 30 3 45°
OML50-532-3 532nm反射镜 λ/4 50 3 45°
OML20-633-3 632.8nm反射镜 λ/4 20 3 45°
OML25-633-3 632.8nm反射镜 λ/4 25 3 45°
OML25.4-633-3 632.8nm反射镜 λ/4 25.4 3 45°
OML30-633-3 632.8nm反射镜 λ/4 30 3 45°
OML50-633-3 632.8nm反射镜 λ/4 50 3 45°
OML20-800-3 800nm反射镜 λ/4 20 3 45°
OML25-800-3 800nm反射镜 λ/4 25 3 45°
OML25.4-800-3 800nm反射镜 λ/4 25.4 3 45°
OML30-800-3 800nm反射镜 λ/4 30 3 45°
OML50-800-3 800nm反射镜 λ/4 50 3 45°
OML20-1064-3 1064nm反射镜 λ/4 20 3 45°
OML25-1064-3 1064nm反射镜 λ/4 25 3 45°
OML25.4-1064-3 1064nm反射镜 λ/4 25.4 3 45°
OML30-1064-3 1064nm反射镜 λ/4 30 3 45°
OML50-1064-3 1064nm反射镜 λ/4 50 3 45

注:还有不同尺寸、厚度的同类产品,选购时请咨询我们。

2. 日本SIGMA KOKI介质膜激光反射镜

具有极高的反射率的多层电介质膜反射镜。


· 由于具有高反射率,连续使用几个反射镜反射后,损失也很小,可以适用于激光光束的多次反射的光路中。
· 由于使用多层电介质膜,反射镜面不易损伤,可以清洁。
· 使用吸收小的电介质膜,可以承受大功率激光的连续照射。

日本SIGMA KOKI介质膜激光反射镜共同指标


注意

▶多层电介质膜,因为入射光束的偏光状态不同其反射率波长特性会有变化。P偏光与S偏光相比,反射率变低,反射谱区变窄。
▶技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。
▶以45°以外的入射角度使用时,反射率有可能降低。
▶在设计波长以外的波长区域使用时,反射率有可能降低。

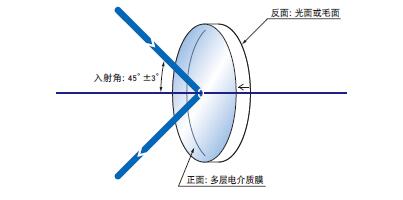

功能说明图

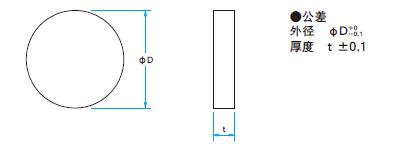

日本SIGMA KOKI介质膜激光反射镜外形图

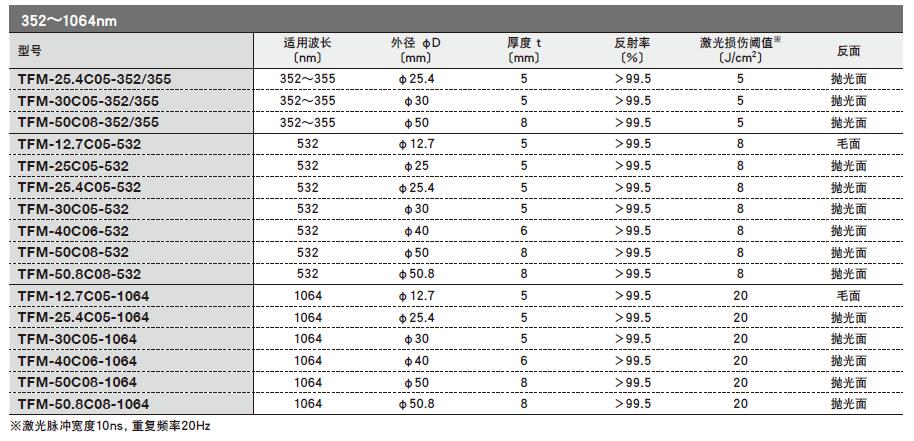

激光谱线多层电介质膜平面反射镜

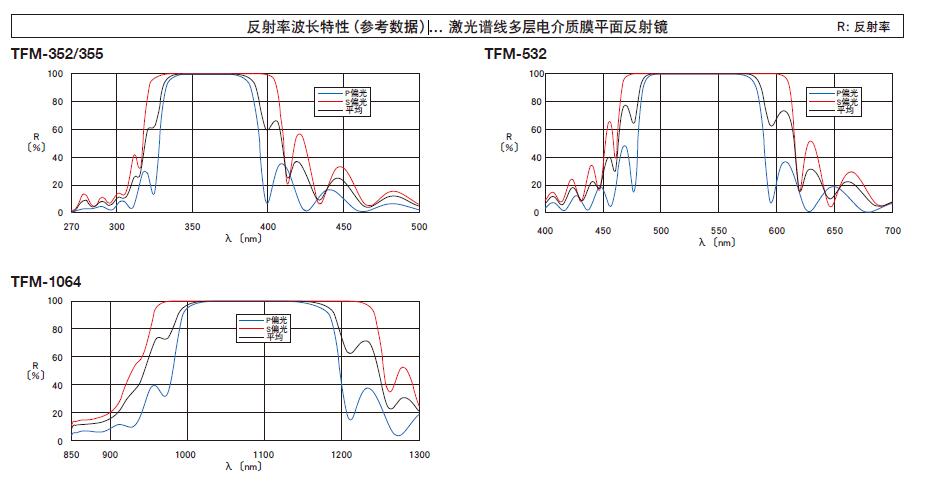

日本SIGMA KOKI介质膜激光反射镜反射率波长特性(参考数据)
