镀金膜反射镜

 日本SIGMA KOKI金膜反射镜,在近红外,红外谱区的宽谱区,镀有高反射率金膜的全反射镜。


产品咨询
资料下载
产品概述

1. OMAu系列镀金膜反射镜

命名规则:OMAuxxx(直径)-xx(厚度)P(保护)

镀金膜的反射特性(供参考):

带域 可见光 可见光 可见光 可见光 可见光 可见光 红外 红外 红外 红外
波长 (nm) 450 500 550 600 650 700 750 800 850 900
Au膜反射率(%) 32 45 68 80 86 89 92 94 95 96
带域 红外 红外 红外 红外 红外 红外 红外 红外 红外 红外
波长 (nm) 950 1000 1500 2000 2500 3000 4000 5000 5500 10000
Au膜反射率(%) 97 98 98 98 98 98 98 98 98 98

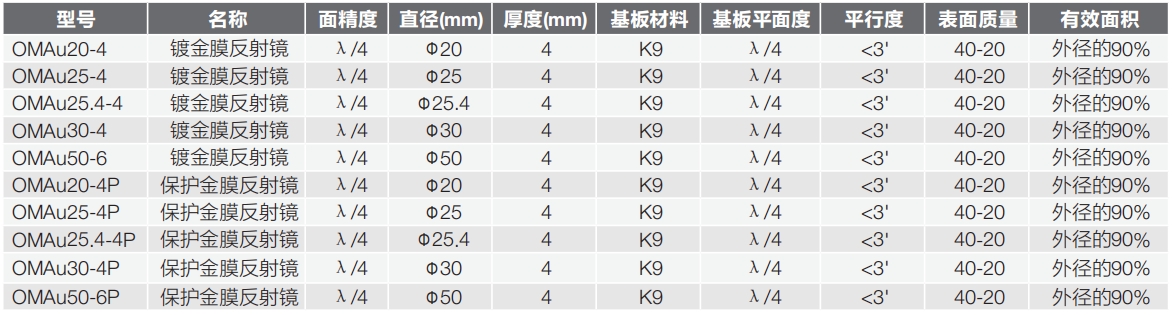

型号 名称 面精度 直径(mm) 厚度(mm)
OMAu20-4 镀金膜反射镜 λ/4 20 4
OMAu25-4 镀金膜反射镜 λ/4 25 4
OMAu25.4-4 镀金膜反射镜 λ/4 25.4 4
OMAu30-4 镀金膜反射镜 λ/4 30 4
OMAu50-6 镀金膜反射镜 λ/4 50 6
OMAu20-4P 保护金膜反射镜 λ/4 20 4
OMAu25-4P 保护金膜反射镜 λ/4 25 4
OMAu25.4-4P 保护金膜反射镜 λ/4 25.4 4
OMAu30-4P 保护金膜反射镜 λ/4 30 4
OMAu50-6P 保护金膜反射镜 λ/4 50 6

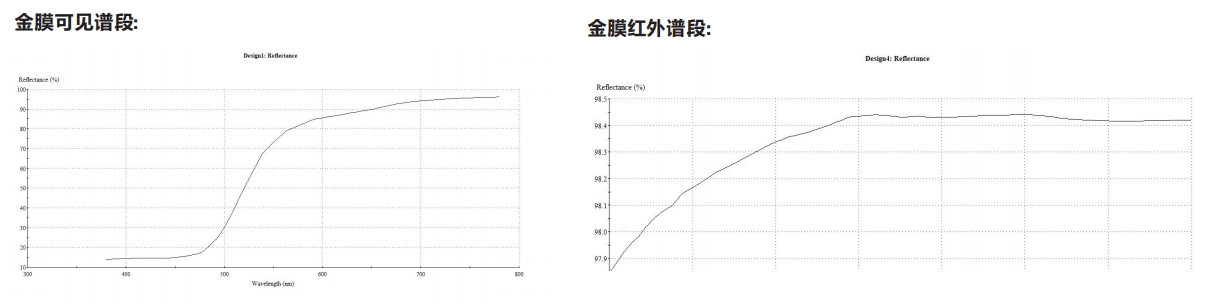

镀金膜反射镜反射率参考曲线:
2. 日本SIGMA KOKI金膜反射镜

在近红外,红外谱区的宽谱区,镀有高反射率金膜的全反射镜。


· 为了增强金膜的附着力,镀有一层极薄的铬质底膜。
· 硅基板的金膜附着力很强,导热系数很高(导热性约为玻璃的111倍),耐热性比玻璃基板好很多。
· 由于是金属膜,反射率或反射率波长特性不会随入射角度发生大的变化。
· 金膜在红外谱区具有很高的反射率。没有反射的光被薄膜全部吸收,不会透过。

共同指标
▶派热克斯玻璃®是康宁公司注册商标

注意

▶在高能量激光条件下,使用硅基板金膜反射镜时,需要在使用时冷却基板。
▶严禁用纸或布擦拭金膜。接触薄膜时会产生损伤。请使用清洁用压缩气罐清洁膜面。
▶技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。

日本SIGMA KOKI镀金膜反射镜功能说明图

日本SIGMA KOKI镀金膜反射镜外形图

反射率波长特性(参考数据)
■金膜平面反射镜
■金膜平面硅反射镜
