产品名称:DVIM-T系列空气注入式隔振垫

产品型号: DVIM-T系列

产品品牌: 韩国DAEIL

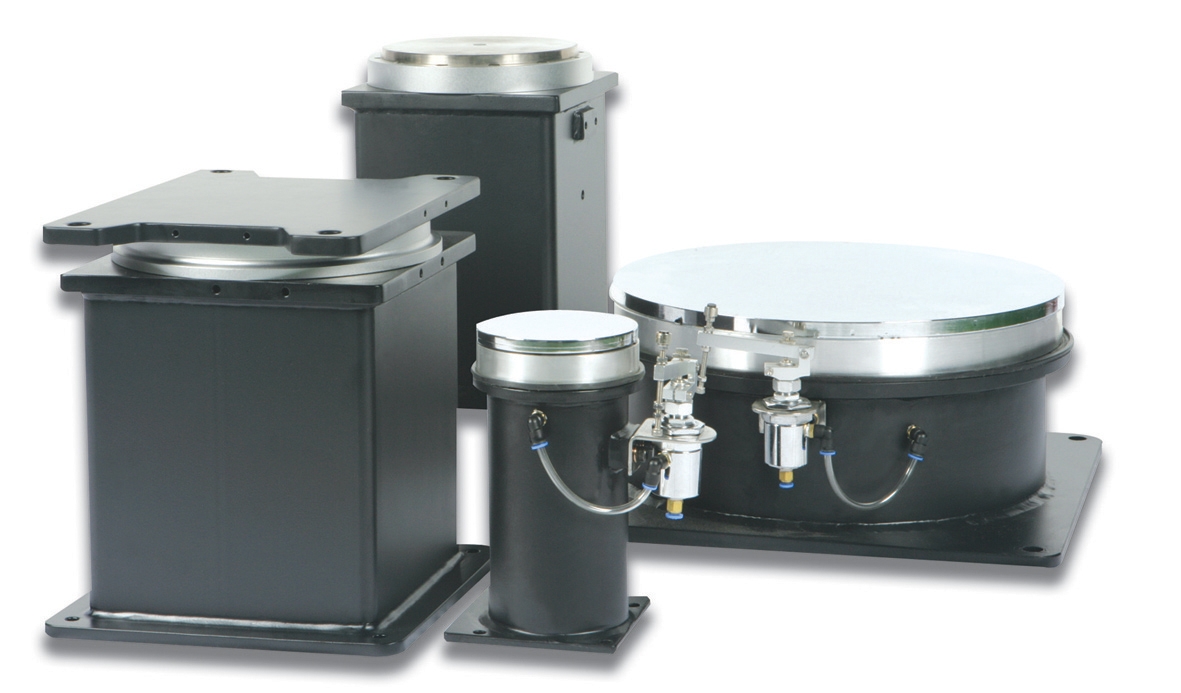

DVIM-T系列空气注入式隔振垫
特点:
● 震动隔离:气垫隔离
● 固有频率:(垂直/水平)1.5~2.0Hz
● 衰减方式:孔式空气阻尼
● Roll-off Rate[10Hz]: -32~-35dB
● 水平方式:由3个自动调平阀自动调平系统
● 水平复位精度:±0.05/±0.1
● 工作条件:4~6Kgf / cm2压缩空气或瓶装液氮

用途:

◆x-y 布置系统 ◆精密测量仪 ◆坐标测量仪 ◆半导体制造检测设备 ◆裂变
产物探测装备检查设备 ◆同位检测仪器 ◆精密检测设备



选型表:

产品型号

DVIM-T-500

DVIM-T-1000

DVIM-T-1500

DVIM-T-2500

DVIM-T-3500

DVIM-T-4500

长×宽×高(mm)

210×210×220

260×260×220

310×310×220

340×340×220

380×380×220

430×430×220

固定孔距(mm)

180

230

280

280

330

380

安装孔径(mm)

ø12

ø14

ø14

ø14

ø14

ø14

承重量(Kg)

500

1000

1500

2500

3500

4500

自重(Kg)

37

42

72

85

100

125
