产品名称:DVID-H系列专用平台

产品型号: DVID-H系列

产品品牌: 韩国DAEIL

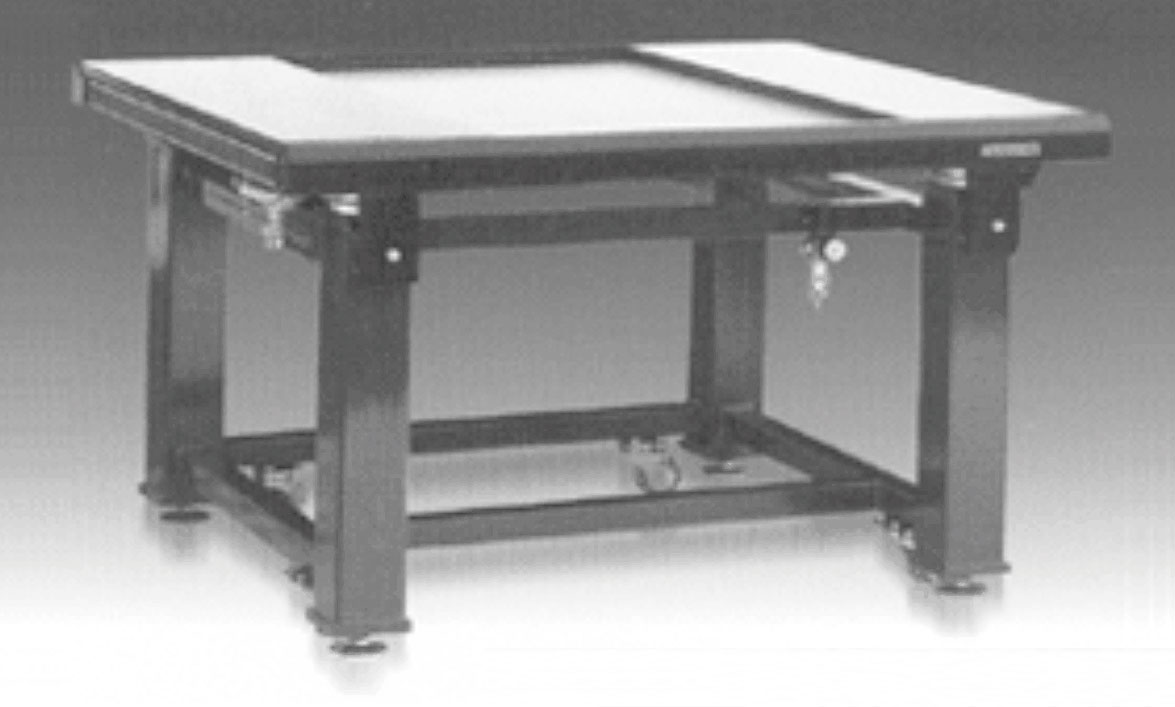

DVID-H系列专用平台
特点:
● 采用光学实验用的蜂窝芯式(Honeycomb Breadboard)的高刚性上板。
● 为固定光学仪器或配件TopHole(M6,25mm间距)固定孔
● 采用高性能隔振系统(Pneumatic Isolato-R)的支撑与固定型隔振支撑(Rigidsupp-Ort)形式两种
● 为提高操作性及作业效率,在气囊内置阻尼孔,提高了衰减功能



技术指标:
● 固有频率和隔振 : 1.2Hz~1.5Hz
● 阻尼 : 孔式空气阻尼
● 水平方式:3个自动调平阀来自动水平调整。



● 水平复位精度 : ±1.2mm / ±0.1mm
● 静负载 : 300Kg ~ 800Kg
● 工作气源: 3~5Kgf /cm2 压缩空气或氮气瓶
● 顶板结构 : 蜂窝内核三层夹芯结构
● 内核:强化钢板蜂窝(0.25mm钢箔3.2cm2单元面积)
● 表层板:4.0mm厚度430系列高导磁镍合不锈钢,沙化表面处理
● 底层板:4.0mm厚度碳钢氧化表面处理
● 表面平整度 : ±0.1mm每600mmx600mm
● 固定螺孔:公制:M6螺孔 25mm栅格 37.5mm边缘
英制:1/4-20螺孔 1英寸栅格 1.5英寸边缘
● 蜂窝式顶板厚度:50t,100t可选

用途:
◆片夹细胞注射
◆细胞处理 扫描分光计
◆其它精密光学实验用
(Precision Optical Experiments)
