产品概述

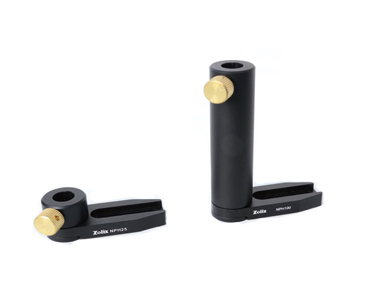

NPH系列整体式杆架底座
NPH（New Post Holder）系列整体式杆架底座，是卓立汉光“N 系列”新型调整架中的一个系列产品。

NPH系列整体式杆架底座特点：
•结构紧凑：杆架和底座集成在一起，可以节约更多空间，安装更快捷；
•安装方便：底座可以旋转，带有微磁性，调整更方便；
•稳定的锁紧：M5铜质锁紧螺钉，带有滚花和锁紧孔，使用L型扳手锁紧，锁紧时力量请适中；
•系列化丰富：长度为25mm、40mm、50mm、75mm、100mm和150mm、装卡直径12mm。

NPH系列整体式杆架底座选型表：

型号	NPH25	NPH40	NPH50	NPH75	NPH100	NPH150
装卡直径（mm）	12
总体高度H（mm）	25	40	50	75	100	150
手轮高度L（mm）	18	32	42	67	92	142

型号	PDF图纸	3D图纸
NPH25
NPH40
NPH50
NPH75
NPH100
NPH150
