PHK12-20

PHK系列光学杆架套件

PHK 系列光学杆架套件,是一套常用的接杆、升降杆架、底座组成的光学调整架工具包,与我们公司多种类的光学调整架配合使用。包含2 款产品,一款是配合直径 12 毫米接杆的光学套件,一款是配合直径 25 毫米接杆的光学套件,配有手提工具箱, 存储方便。


产品咨询
资料下载
产品概述

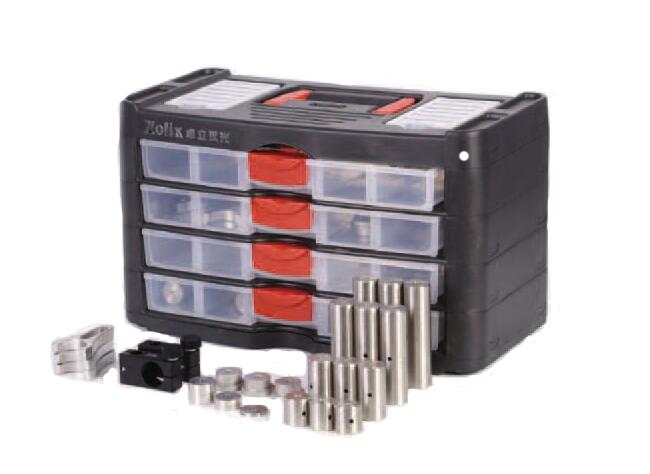

PHK 系列光学杆架套件
说明:PHK 系列光学杆架套件,是一套常用的接杆、升降杆架、底座组成的光学调整架工具包,与我们公司多种类的光学调整架配合使用。包含2 款产品,一款是配合直径 12 毫米接杆的光学套件,一款是配合直径 25 毫米接杆的光学套件,配有手提工具箱, 存储方便。

PHK12-20 铝合金套件,主要配合直径 12mm 接杆使用,盒子外形尺寸 :390mm×190mm×395mm,共 25 格。
PHK25-16 不锈钢套件,主要配合直径 25mm 的接杆使用,盒子外形尺寸 :390mm×190mm×330mm,共 20 格。



PHK12-20包含
序号 规格型号 名称 数量
1 PHSH-1 杆架 10
2 PHSH-2 杆架 10
3 PHSH-3 杆架 10
4 PHSH-4 杆架 10
5 ACCF-2 压板 10
6 BP-7 底板 10
7 PHPB-1 杆架底座 10
8 PHAF 叉式压板 10
9 BP-8 底板 10
10 PHSP12-1 接杆 10
11 PHSP12-2 接杆 10
12 PHSP12-3 接杆 10
13 PHSP12-4 接杆 10
14 PHSP12-5 接杆 10
15 PHSP12C 接杆定位夹 10
16 NCC20 圆柱体夹持器 2
17 PHCP-1 正交杆架 5
18 PHCP-2 交叉杆架 5
19 PHUC-1 万向杆架 2
20 SK 螺丝盒 1

PHK25-16包含
序号 规格型号 名称 数量
1 PPS1 接杆垫片 10
2 PPS2 接杆垫片 5
3 PPS5 接杆垫片 5
4 PPS10 接杆垫片 5
5 PPCC25 C型夹持器 5
6 PPF25 钢制叉式压板 15
7 PPB15 接杆底座 15
8 PPE25 接杆 5
9 PPE50 接杆 5
10 PPE75 接杆 5
11 PPE90 接杆 5
12 PPE100 接杆 3
13 PPC2512 正交杆架 2
14 ACSF-M6-M6 转接螺钉 20
15 ACSF-M6-M4 转接螺钉 20
16 ACSF-M4-M4 转接螺钉 20
