NCC系列

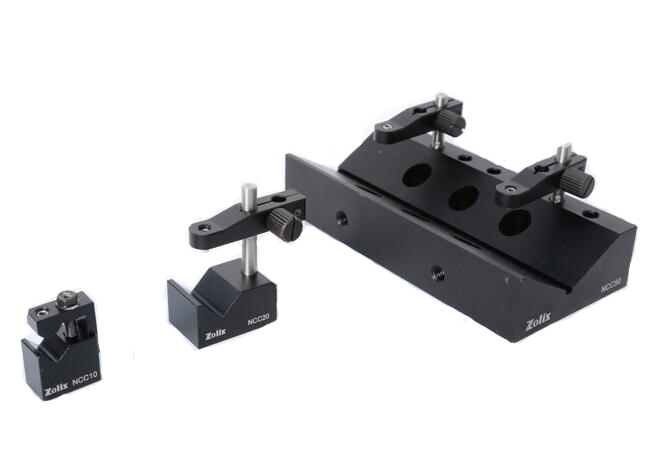

NCC系列V型固定架

NCC 系列是卓立汉光开发的用于装夹各类圆柱型光学器件的专用固定架,可以夹持梯度折射率透镜、激光器、光纤准直器等,是卓立汉光“N系列”新型调整架中的一个系列产品。

产品咨询
资料下载
产品概述

NCC系列V型固定架说明:
NCC 系列是卓立汉光开发的用于装夹各类圆柱型光学器件的专用固定架,可以夹持梯度折射率透镜、激光器、光纤准直器等,是卓立汉光“N系列”新型调整架中的一个系列产品。
NCC系列V型固定架特点:
• 优质材料:主体采用优质铝合金,表面黑色阳极氧化处理
• 稳定结构:
①采用压臂和V型槽的装夹结构,保持3点接触稳定可靠
②窄缝式压紧锁紧结构,具有可靠的夹紧力
• 通用性强:可夹持多种规格的圆柱型光学器件,直径范围φ5~φ40mm

NCC系列V型固定架选型表:
型号 NCC10 NCC20 NCC50
装卡直径(mm) φ2~φ10 φ5~φ20 φ15~φ50
主体材质及表面处理 铝合金,黑色阳极氧化处理
总体高度(mm) 33.5 47 81
总体宽度(mm) 20 45.5 62.5
V型槽宽度(mm) 8.5 14.5 48
安装孔 M4 M4 沉孔φ11
自重(g) 15 38 375

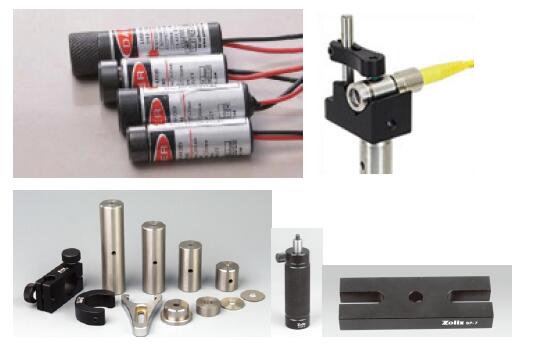

关联产品:
