OMLS

OMLS系列同轴透镜固定架

OMLS 系列同轴透镜固定架是一种具有同轴调节功能的透镜固定架。该系列产品可装夹多个不同尺寸型号的透镜,具有很高的通用性,十分适合于经常更换透镜的应用场合。


产品咨询
资料下载
产品概述

OMLS系列同轴透镜固定架:
OMLS 系列同轴透镜固定架是一种具有同轴调节功能的透镜固定架。该系列产品可装夹多个不同尺寸型号的透镜,具有很高的通用性,十分适合于经常更换透镜的应用场合。
OMLS 系列同轴透镜固定架特点:
*秀材质:主体采用优质铝合金,表面黑色阳极氧化处理
• 同轴调节:采用三个支点夹持镜片,强力弹簧自动夹紧,定位准确、可靠,实现了在更换不同直径的透镜时,保持透镜中心不变
• 高通用性:可装夹φ5~φ102多个不同尺寸型号的透镜,节约成本,性价比高
• 可定制具有同轴调节功能的二/三维调整架

OMLS系列同轴透镜固定架选型表:
型号 OMLS50-1 OMLS76-1 OMLS102-1
装卡直径(mm) φ5~φ50 φ5~φ76 φ5~φ102
*大通光孔径(mm) φ46 φ72 φ100
外缘直径(mm) φ70 φ102 φ140
中心高度(mm) 34.5 50.5 69.5
总体高度(mm) 88.5 121.4 159.3
主体材质及表面处理 铝合金,黑色阳极氧化处理
总体厚度(mm) 19 30 30
拉簧数量 2
安装孔 M6
自重(g) 85 198 355

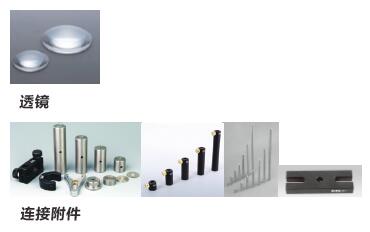

关联产品:
