NL系列

NL系列透镜调整架

NL系列透镜调整架是具有二维/三维平移(水平、竖直、前后运动)功能的透镜调整架。在实际应用中,经常要求透镜的中心和光束中心尽可能重合,或要求光束聚焦于某一点,这时就需要对透镜的中心做平移调整。




产品咨询
资料下载
产品概述
NL 系列透镜平移调整架特点:
• 优良材质:主体采用优质铝合金,表面黑色阳极氧化处理
• 先进结构:
①采用压簧复位,使螺纹副调整时的相互影响降至*低
②详细计算验证了拉簧的拉力,使运动更加平顺,结构更加稳定
③带有刻线盘,可方便快捷地对准镜片中心
• 高分辨率:XY轴采用0.2mm螺距的微调螺纹副进行调节,有效提高了分辨率;Z轴采用螺旋放大机构,极大地提高了调节精度
• 高通用性:通用安装孔,M4、M6螺丝均可安装

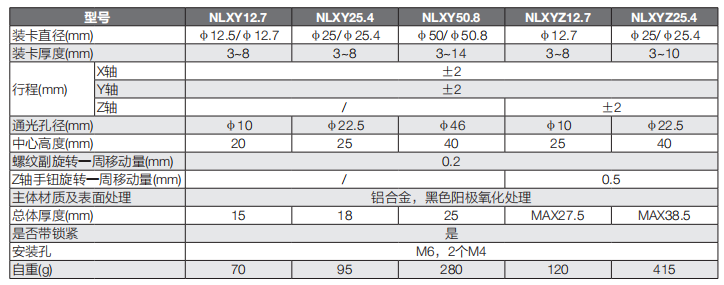

NL系列透镜调整架选型表:
