OMMB系列万向调整架

OMMB系列调整架,采用共面调整(万向调整)设计,俯仰、偏摆的转轴正交在光学元件的中心位置,调整时光学元件的中心位置,不会发生变化。顶丝卡紧方式,螺杆为M6×0.25细牙螺纹,螺杆带镶套,碟簧复位。


产品咨询
资料下载
产品概述
说明:
OMMB 系列调整架,采用共面调整(万向调整)设计,俯仰、偏摆的转轴正交在光学元件的中心位置,调整时光学元件的中心位置,不会发生变化。顶丝卡紧方式,螺杆为M6×0.25 细牙螺纹,螺杆带镶套,碟簧复位。


OMMB系列万向调整架选型表:

型号 OMMB50-2BT OMMB80-2BT OMMB100-2BT OMMB102-2BT
装卡直径(mm) φ50 φ80 φ100 φ102
通光孔径(mm) 48 75 95 97
总体宽度(mm) 84 110 130 132
中心高(mm) 60 75 85 86
总体高度(mm) 102 128.5 146.5 151.5
调整角度(°) ±2.5
是否带锁紧
复位机构 碟簧
安装孔(mm) M6 φ7.5沉孔, 2个φ11沉孔

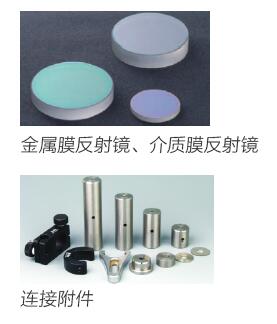

关联产品:
