产品名称:NMGC系列万向偏心型调整架

产品型号: NMGC系列

产品品牌: zolix


NMGC系列万向偏心型调整架
说明

NMGC(New Mirror mount:Gimbal,Corner)系列万向(或称共面)偏心型调整架,是卓立汉光“N 系列”新型调整架中的一个系列产品。


NMGC系列万向偏心型调整架特点:

• 共面调整:镜片中心的投影位置同调整俯仰、偏摆的螺纹副中心重合,镜片从后方安装后,镜片的前表面同螺纹副承顶面在同一个平面上,调整螺纹副时镜片中心的空间位置变化同螺纹副的变化量一致,实现了共面调整。
• 灵敏度高:采用0.2mm螺距的超细牙精研螺纹副(除12.7mm调整架),具有更高的灵敏度。
• 稳定性好:
◇ 螺纹副的锁紧机构同螺纹副运动方向垂直,锁紧时不会引起螺纹副晃动。
◇ 后板厚度18mm(注:12.7mm调整架后板厚度为12mm),螺纹副接触长度长,保证螺纹副不会晃动(同卓立汉光其他高稳定性调整架一致)
◇ 特殊工艺:螺纹副承顶面采用特殊材料和制造工艺,保证调整时灵敏、稳定
◇ 结构先进:采用四拉簧设计(除12.7mm调整架),弹力分布更均匀
• 调整方便:螺纹副后端有内六角调整孔,可用自带的调整手轮(每个调整架带一个)或六角扳手调整,使用方便。
• 通用性强:通用安装孔,12.7mm调整架可用M3、M4螺丝安装固定;其他调整架可用M4、M6螺丝安装固定。
• 偏心开口设计:偏心开口式设计可用于分束镜,不会存在挡光现象。
• 系列化丰富:可安装直径12.7mm(兼容12.5mm)、20mm、25.4mm(兼容25mm)、38.1mm、50.8mm(兼容50mm)等多种尺寸的反射镜、分束镜或其他光学元件。

NMGC系列万向偏心型调整架选型表:

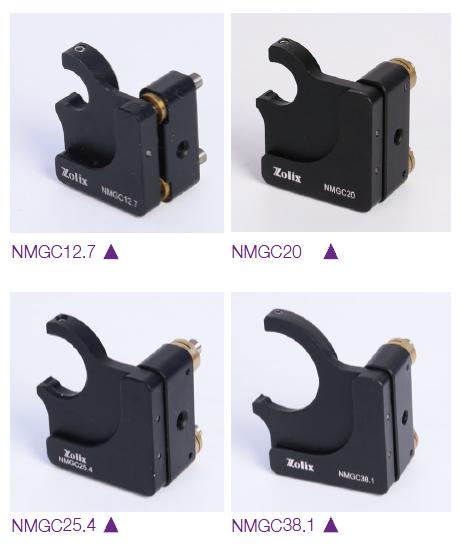

型号NMGC12.7 NMGC20 NMGC25.4 NMGC38.1 NMGC50.8
装卡直径(mm)12.5/12.72025/25.438.150/50.8
通光孔径(mm)111723.53547
调整角度(°)±3
中心高(mm)25.54247
是否带锁紧
安装孔(mm)M4,沉孔Φ6M6,沉孔Φ8
拉簧数量(个)24
固定板厚度(mm)1218
