GD-66

Gx系列万向关节系统

Gx 系列万向关节系统是卓立汉光为适应空间方位调节的高精度、高重复性和长寿命等情况专门设计的精密型电控关节系统。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,外型美观。所有转台标配二相步进电机,也可根据用户要求进行定制。
产品咨询
资料下载
产品概述

万向关节系统是指通过多个旋转关节,使得固定在顶层台面上的样品可以实现分别绕X 轴,Y 轴和Z 轴做旋转运动。如下图所表示:Roll 是围绕X轴旋转,也叫翻滚角度。Pitch 是围绕Y 轴旋转,也叫做俯仰角度。Yaw 是围绕Z 轴旋转,也叫偏航角即偏摆角度。
Gx 系列万向关节系统是卓立汉光为适应空间方位调节的高精度、高重复性和长寿命等情况专门设计的精密型电控关节系统。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,外型美观。所有转台标配二相步进电机,也可根据用户要求进行定制。

Gx系列万向关节系统特点:

• 转台中心有中心孔可穿过电缆,可选配导电滑环完成无限制旋转运动
• 可增加外置传感器,实现任意区间限位
• 精磨不锈钢回转轴
• 模块化组装,便于维护更新
• 接受定制

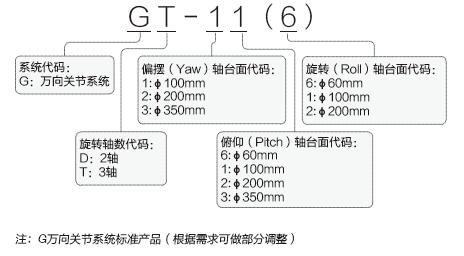

Gx系列万向关节系统命名规则:

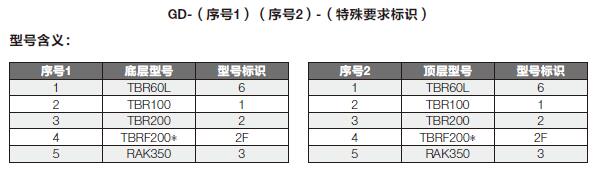

GD两轴万向关节系统非标型号命名

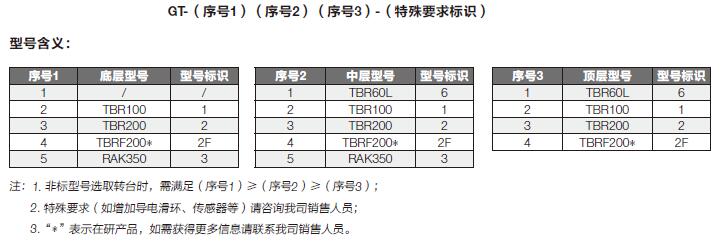

GT三轴万向关节系统非标型号命名

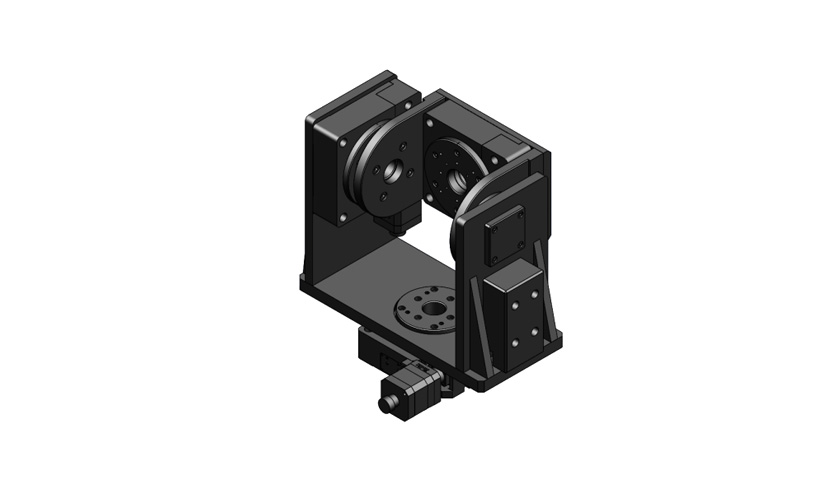

三轴万向关节系统
