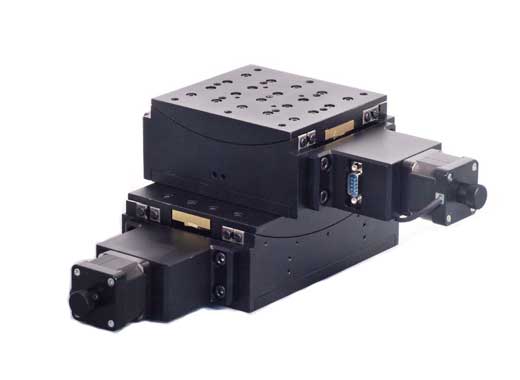

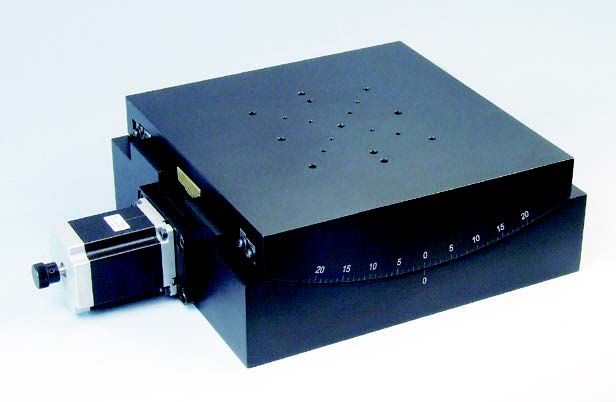

产品名称:PSAG系列精密电动角位移台

产品型号: PSAG系列

产品品牌: zolix


说明:
PSAG 系列精密电动角位移台是卓立汉光开发的具有高负载能力的精密电动角位移台,该系列角位移台采用精密蜗轮蜗杆驱动,有效保证运动精度;使用弧形V 型导轨,使得在高负载( 不小于50Kg) 情况下,旋转中心位置偏差控制在100 微米以内,达到国内领先水平。该系列产品主要应用于大负载情况下的精密角度调整领域。


特点:
• 采用精研蜗轮蜗杆驱动机构,定位精度较高;
• 采用弧形V型导轨,有效控制旋转时的空间中心位置偏差;
• 旋转中心较高,适合安装大尺寸物体;
• 调整角度较大,适合于大多数调整领域;
• 标配二相步进电机,稳定、可靠。

配套产品:


TMC全功能运动控制系统


SC300系列控制器

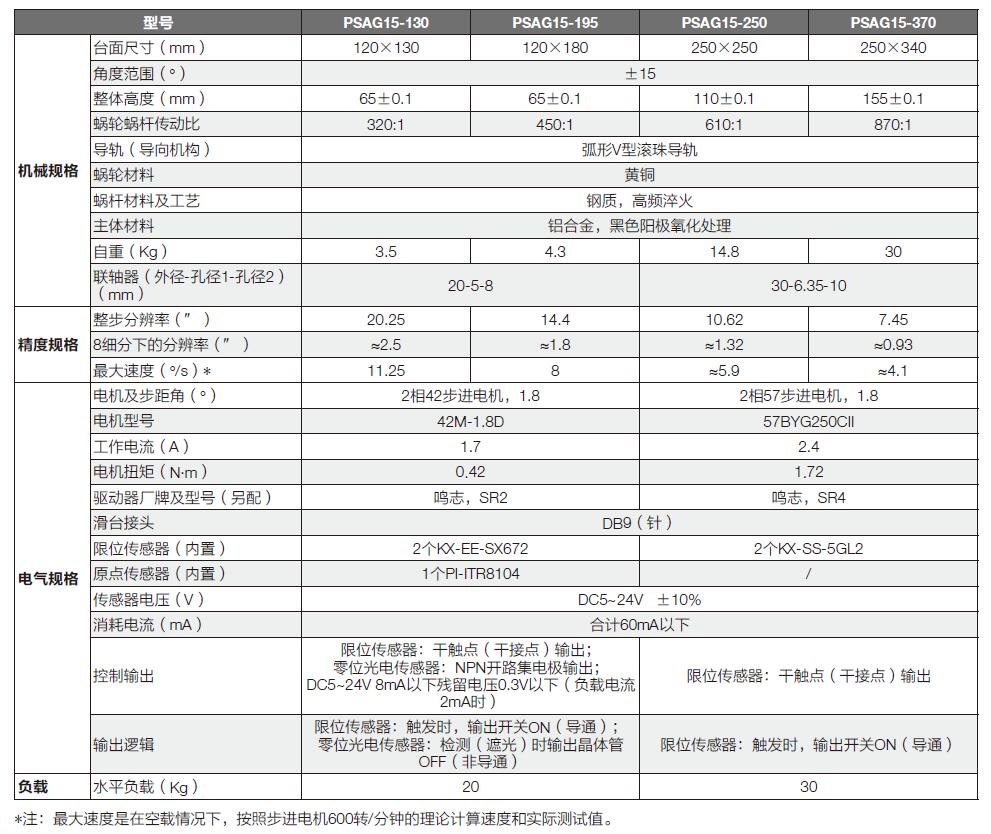

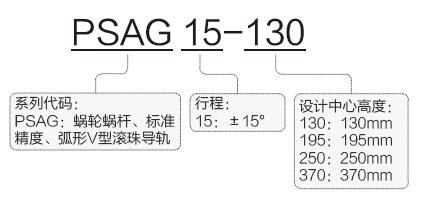

选型表:
型号PSAG15-250 PSAG15-370
角度范围(°)±15°
台面尺寸(mm)250×250340×250
轴心高(mm)250370
导轨弧形V型导轨
传动比610:1870:1
8细分下分辨率(°)0.000370.00026
步进电机(步距角)57(1.8°)
工作电流(A)2.4
中心负载(Kg)50
