产品概述

产品概述

DMCT(x)-De系列碲镉汞探测器

碲镉汞探测器（HgCdTe）———液氮制冷型红外探测器，波长范围：2~22μm
有DMCT(x)-De和 DMCT11-HS两种类型，其中：
● DMCT(x)-De为液氮制冷型，x-12/ 14/ 16/ 22，四种截止波长可选，适合一般测量，须选配前置放大器；
● DMCT12-HS为液氮制冷高速响应型，集成前置放大器，响应时间小于50ns；
● 探测器元件均封装于DEC-(x)系列探测器室内，用于与光谱仪狭缝连接。

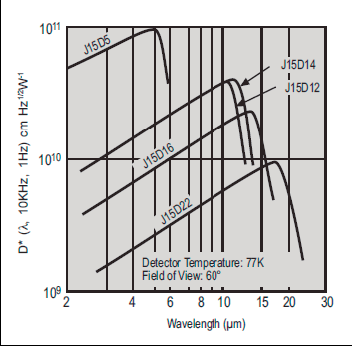

光谱响应参考图

型号列表及主要技术指标：

型号/参数	DMCT12-De01	DMCT14-De01	DMCT16-De01	DMCT22-De01	DMCT12-HS
光敏面尺寸(mm)	1×1	1×1	1×1	1×1	1×1
波长范围(μm)	2-12	2-14	2-16	2-22	2-12
峰值响应度(V/W)	3x10³	1x10³	900	150	>4x10⁴
响应时间(ns)					<25
D(@λpeak, 1KHz)cm Hz^1/2W^-1, 小值	3 x 10¹⁰	3 x 10¹⁰	2.5 x 10¹⁰	5 x 10⁹	3 x 10¹⁰
前置放大器	选配	选配	选配	选配	集成
信号输出模式	电压	电压	电压	电压	电压
输出信号极性	正（P）	正（P）	正（P）	正（P）	正（P）

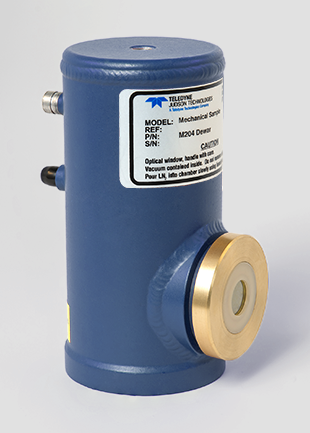

型号：DMCT12-De01 所使用的MCT探测器外形

型号：DMCT12-HS 所使用的MCT探测器外形。

碲镉汞探测器使用建议：
● DMCT(x)-De和DMCT12-HS碲镉汞探测器为液氮制冷型中/远红外探测器，为了方便与卓立汉光光谱仪连接，液氮杜瓦瓶被放置于DEC-(x)系列杜瓦探测器室内（Page70），x为不同型号杜瓦瓶的型号；
● DMCT(x)-De系列不集成前置放大器，使用时需要配置前置放大器，推荐型号ZPA-101或ZPA-300（Page72），并且必须配合锁相放大器（Page82）使用，和DCS103或DCS300PA数据采集系统（Page79）搭配进行数据采集；
● DMCT12-HS为高速响应探测器，集成了50MHz带宽的前置放大器，用于红外时间分辨测量，可直接接示波器使用，光敏面尺寸为1mm，另有0.5mm和0.1mm可选，尺寸越小，响应速度越快，*快可达到3.5ns；
● 液氮需客户自备；杜瓦瓶充满液氮，保持时间通常为8小时以上；
● 若用户需要单独选购不含DEC-(x)探测器室的碲镉汞探测器，请查阅“其它相关产品”（Page128）。
