DInSb系列液氮制冷型锑化铟探测器

使用范围:1-5.5μm

产品咨询
资料下载
产品概述


InSb系列锑化铟探测器

有DInSb5-De02和DInSb5-HS两个主要型号:
■ DInSb5-De02为液氮制冷侧窗型,光敏面直径2mm,另有1mm、 4mm和7mm光敏面尺寸可选,详情请咨询公司销部;
■ DInSb5-HS为高速响应型,液氮制冷侧窗型,集成前置放大器,响应时间小于25ns;
■ 探测器元件均封装于DEC系列探测器室内,用于与光谱仪狭缝连接。

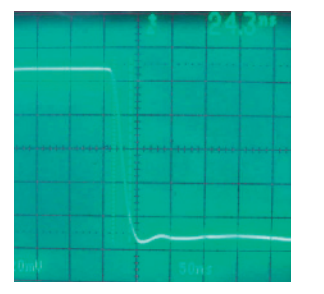

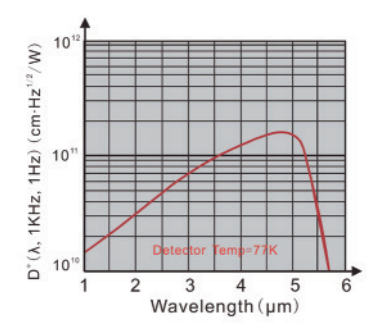

光谱响应度参考图 DInSb5-HS响应时间参考图


型号列表及主要技术指标:
型号/参数 DInSb5-De02 DInSb5-HS

光敏面尺寸(mm)

Ø2

1×1(方)

波长范围(µm)

1-5.5

1-5.5

峰值响应度(A/W)

3

-

峰值响应度(V/W)

-

2x 10^4

响应时间(ns)

-

<25

D*(@λpeak, 1KHz)cm Hz1/2W-1

1 x 10^11

1 x 10^11

NEP(@λpeak, 1KHz)pW/Hz1/2

1.6

-

暗电流(µA)

30

-

前置放大器

选配

集成

信号输出模式

电流

电压

输出信号极性

正(P)

正(P)



锑化铟探测器使用建议:
■ 锑化铟探测器为液氮制冷型近/中红外探测器,为了方便与卓立汉光光谱仪连接,液氮杜瓦瓶被放置于DEC系列杜瓦探测器室内;
■ DInSb5-De02不集成前置放大器,建议在使用时配置前置放大器,推荐型号ZPA-7,配合锁相放大器(Page98)进行数据采集可获得更好的探测性能;
■ DInSb5-HS为高速响应的探测器,集成了20MHz频宽的前置放大器,可用于红外时间分辨测量,可直接接驳示波器用于ns高速探测;
■ 此系列产品使用时所需的液氮需用户自备;杜瓦瓶充满液氮,保持时间通常为8小时以上。

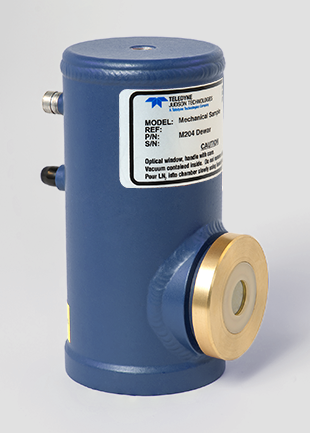

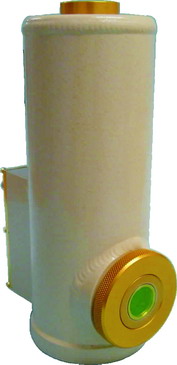

型号:DInSb5-De(x) 所使用的InSb探测器外形(封装于DEC-M204探测器室内) 型号:DInSb5-HS所使用的InSb探测器外形(封装于DEC-KJ探测器室内)

锑化铟探测器使用建议:
● DInSb5-De(x)和DInSb5-HS锑化铟探测器为液氮制冷型近/中红外探测器,为了方便与卓立汉光光谱仪连接,液氮杜瓦瓶被放置于DEC-(x)系列杜瓦探测器室内(Page69),x为不同型号杜瓦瓶的型号;
● DInSb5-De(x)系列不集成前置放大器,使用时需要配置前置放大器,推荐型号ZAMP和ZPA-7(Page72),或采用DCS300PA数据采集器(Page79)作为数采设备,并配合锁相放大器(Page82)进行数据采集;
● DInSb5-HS为高速响应探测器,可用于红外时间分辨测量,可直接接示波器使用;
● 液氮需客户自备;杜瓦瓶充满液氮,保持时间通常为8小时以上;
● 若用户需要单独选购不含DEC-(x)探测器室的锑化铟探测器,请查阅“其它相关产品”(Page128)。
