产品名称:制冷型铟镓砷探测器(InGaAs)

产品型号: DInGaAs

产品品牌: zolix


制冷型铟镓砷探测器(InGaAs)

——制冷型近红外探测器,使用范围:0.8-2.6μm
TE制冷型铟镓砷探测器DInGaAs(x)-TE具有相同的外观设
计,其中x-1700/ 1900/ 2200/ 2400/ 2600,均采用进口二

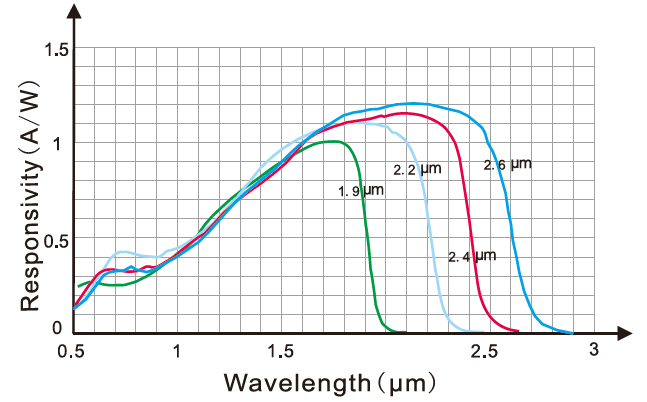

级TE制冷铟镓砷探测元件,光谱响应曲线参考图如下:


型号列表及主要技术指标:
  型号/参数DInGaAs1700-TEDInGaAs1900-TEDInGaAs2200-TEDInGaAs2400-TEDInGaAs2600-TE
光敏面直径(mm)33333
波长范围(nm)800-1700800-1900800-2200800-2400800-2600
峰值响应度(A/W)0.911.11.151.2
D*(典型值)8.4×10139.1×10121.9×10129.6×10114.9×1011
NEP(典型值)3.2×10-152.9×10-141.4×10-132.8×10-135.5×10-13
温控器型号ZTCZTCZTCZTCZTC
探测器温度(℃)-40-40-40-40-40
温度稳定度(℃)±0.5±0.5±0.5±0.5±0.5
环境温度(℃)+10~+40+10~+40+10~+40+10~+40+10~+40
信号输出模式电流电流电流电流电流
输出信号极性正(P)正(P)正(P)正(P)正(P)
备注制冷模式时须使用温控器(型号:ZTC)
推荐使用前置放大器型号:ZAMP




铟镓砷探测器使用建议:
● DInGaAs系列和DInGaAs-TE系列铟镓砷探测器均为电流输出模式的光电探测器,在接入示波器、锁相放大器等要求电压输入的信号处理器前,建议采用I-V跨导放大器ZAMP(Page72)做为前级放大并转换为电压信号;标明可输入电流信号的信号处理器可直接接入信号,但仍建议增加前置放大器以提高探测灵敏度;
● DInGaAs系列和DInGaAs-TE系列铟镓砷探测器配合DCS103数据采集系统(Page79)使用时,建议采用I-V跨导放大器以提高探测灵敏度;
● DInGaAs系列和DInGaAs-TE系列铟镓砷探测器配合DCS300PA数据采集系统(Page79)使用时,由于DCS300PA双通道已集成信号放大器,故可不再需要另行选配前置放大器;
● 制冷型DInGaAs-TE系列铟镓砷探测,在制冷模式时须使用温控器(型号:ZTC)进行降温控制;
