产品名称:DSi系列硅光电探测器

产品型号: DSi系列

产品品牌: zolix


DSi系列硅光电探测器

——室温型探测器,使用范围:200-1100nm
两种型号的探测器室的外观相同,其中:

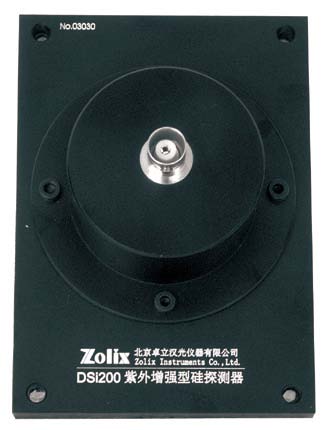

● DSi200型内装进口紫敏硅光电探测器

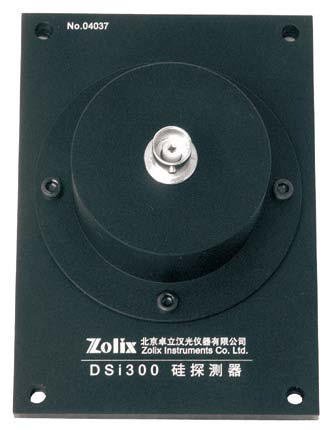

● DSi300型内装进口蓝光增强型硅光电探测器
● 推荐配合I-V放大器(型号:ZAMP)使用

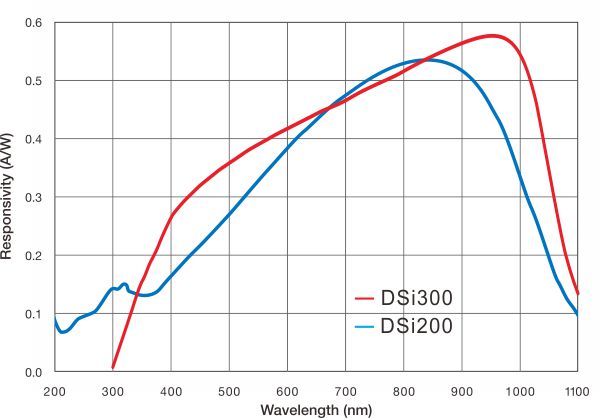

两种型号硅光电探测器的光谱响应度曲线图:(右)



型号列表及主要技术指标:
技术指标\型号名称DSi200 紫敏硅探测器DSi300 蓝光增强型硅探测器
 进口紫外增强型进口蓝光增强型
有效接收面积(mm2)100(Φ11.28)100(Φ11.28)
波长使用范围(nm)200-1100350-1100
峰值波长(nm),典型值820nm970nm
峰值波长响应度(A/W)0.520.60(>0.55)
典型波长的响应度(A/W)0.14(>0.09)@254nm0.20(>0.15)@410nm
响应时间(μs)5.92
工作温度范围(℃)-10~+60-10~+60
储存温度范围(℃)-20~+70-20~+70
分流电阻RSH(MΩ)10(>5)(>10)
等效噪声功率NEP(W/√Hz)4.5×10-132.0×10-13
最大操作电流(mA@0V bias)0.110.0
结电容(pf@0V bias)45008800
信号输出模式电流电流
输出信号极性正(P)正(P)




硅光电探测器使用建议:
● DSi200/DSi300均为电流输出模式的光电探测器,在接入示波器、锁相放大器等要求电压输入的信号处理器前,建议采用I-V跨导放大器ZAMP做为前级放大并转换为电压信号,标明可输入电流信号的信号处理器可直接接入信号,但仍建议增加前置放大器以提高探测灵敏度;
● DSi200/DSi300配合DCS103数据采集系统使用时,建议采用采用I-V跨导放大器以提高探测灵敏度;
● DSi200/DSi300配合DCS300PA数据采集系统使用时,由于DCS300PA双通道均已集成信号放大器,故可不再需要另行选配前置放大器,但要注意在软件中设置档位在电流档。
