SMGON系列精密直驱式手动摆动台(真空)

SMGON 系列产品是卓立汉光开发的手动摆动滑台,该系列产品主体材料采用优质不锈钢,使用弧形 V 型滚珠导轨导向,分厘卡驱动的手动摆动滑台。台面运行平稳可靠,灵敏度高。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台连接,组成多维滑台。



产品咨询
资料下载
产品概述

说明:

SMGON 系列产品是卓立汉光开发的手动摆动滑台,该系列产品主体材料采用优质不 锈钢,使用弧形 V 型滚珠导轨导向, 分厘卡驱动的手动摆动滑台。台面运行平稳可靠, 灵 敏度高。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台 连接,组成多维滑台。

SMGON系列精密直驱式手动摆动台(真空)特点:

•采用分厘卡驱动,灵敏度高

•采用弧形V型滚珠导轨,运行平稳

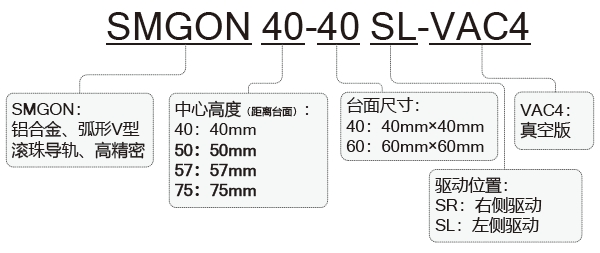

命名规则:



SMGON系列精密直驱式手动摆动台(真空)选型表:

型号

SMGON40-40SL/SR-VAC4



 SMGON57-40SL/SR-VAC4



SMGON50-60SL/SR-VAC4

SMGON75-60SL/SR-VAC4

行程( ° )

±7

±5

±5

±4

设计中心高(mm)

40

57

50

75

台面尺寸(mm)

40×40

60×60

厚度(mm)

17

25

导轨

弧形V型滚珠导轨

驱动方式

分厘卡

主体材料及表面处理

铝合金,黑色阳极氧化处理

自重(Kg)

0.3

0.3

0.7

0.7

旋转中心跳动(μm)

≤15

刻度最小读数( ° )

0.1

中心负载(Kg)

3

5


尺寸图参考资料下载-产品资料
