SKV系列

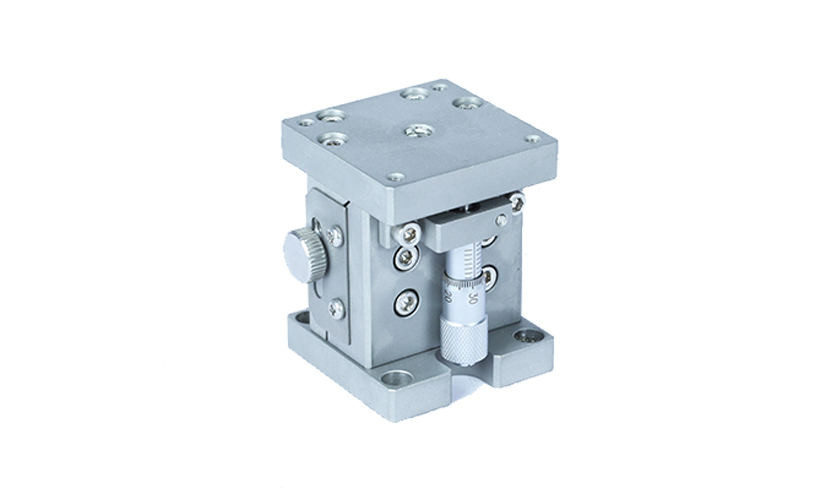

SKV系列不锈钢手动升降台(真空)

SKV 系列是采用直顶式结构的高精密手动升降滑台。该系列产品采用分厘卡驱动,使用直线滑块导轨导向,保证台面升降时具有很好的运动精度。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台连接,组成多维移动台。



产品咨询
资料下载
产品概述


SKV 系列是采用直顶式结构的高精密手动升降滑台。该系列产品采 用分厘卡驱动,使用直线滑块导轨导向,保证台面升降时具有很好的运动 精度。台面多种标准孔位的安装孔适合不同需要, 下方标准固定孔方便将 其与其他滑台连接,组成多维移动台。
产品特点:

•采用分厘卡驱动,灵敏度高

•采用直线滑块导轨,运行平稳

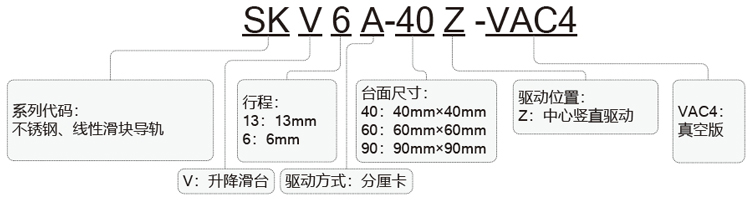

命名规则:


选型表


型号

SKV6A-40Z-VAC4

SKV13A-60Z-VAC4

SKV13A-65Z-VAC4

台面尺寸(mm)

40×40

60×60

65×65

行程(mm)

6

13

13

高度(mm)

51-57

66.5-79.5

66.5-79.5

导轨

线性滑块导轨

升降结构

直顶式

驱动方式

分厘卡

驱动位置

竖直中央

主体材料及表面处理

304不锈钢,无

自重(Kg)

0.43

1.12

1.18

灵敏度(μm)

≤2

≤2

≤2

分厘卡最小读数(mm)

0.01

0.01

0.01

分厘卡旋转一周升降高度( mm)

0.5

0.5

0.5

中心耐负载(Kg)

≤2

≤3

≤3

静态平行度(μm)

≤100

≤100

≤100

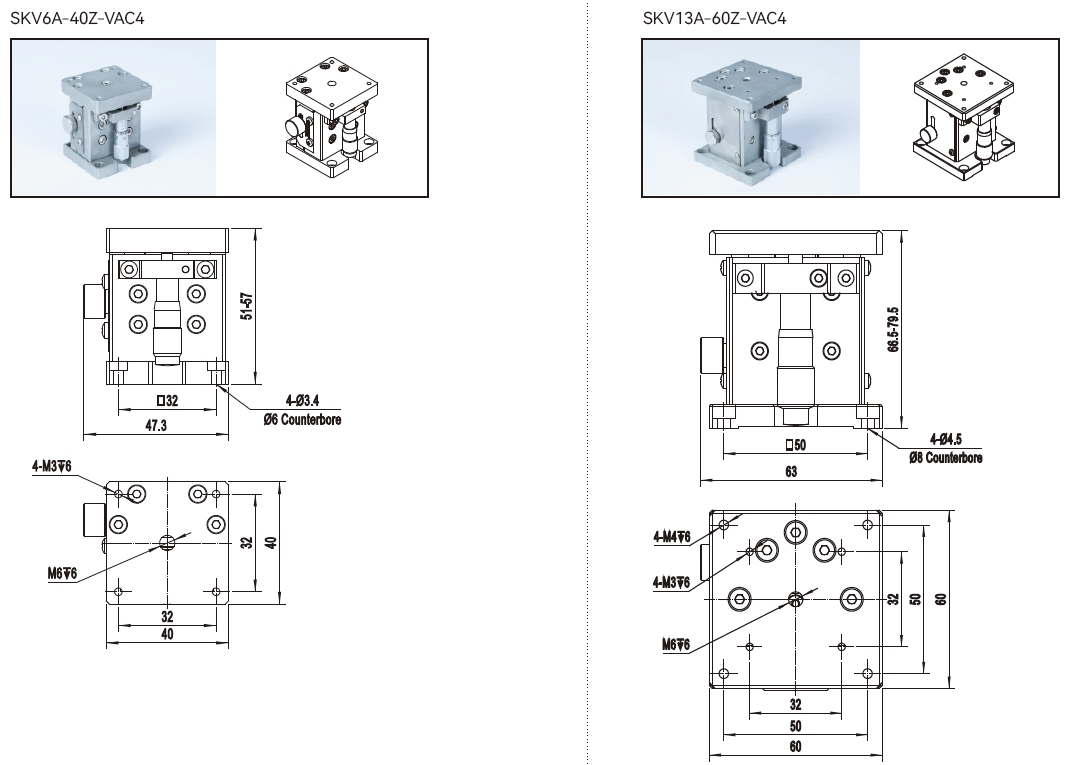

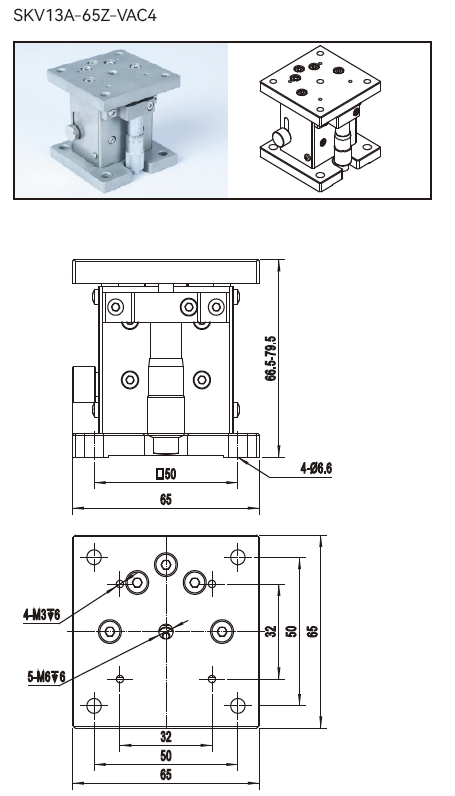

尺寸图
