Omni-λ300s系列“影像谱王”光栅单色仪/光谱仪
作为Omni-λ300i系列光谱仪的升级版本,Omni-λ300s光谱仪采用全新的光路设计,极大提高了光收集效率。采用一体化机身和优化的结构设计,使光谱仪的稳定性进一步提升。同时对整机进行了轻量化设计,使光谱仪的使用更加便利。
功能及特点

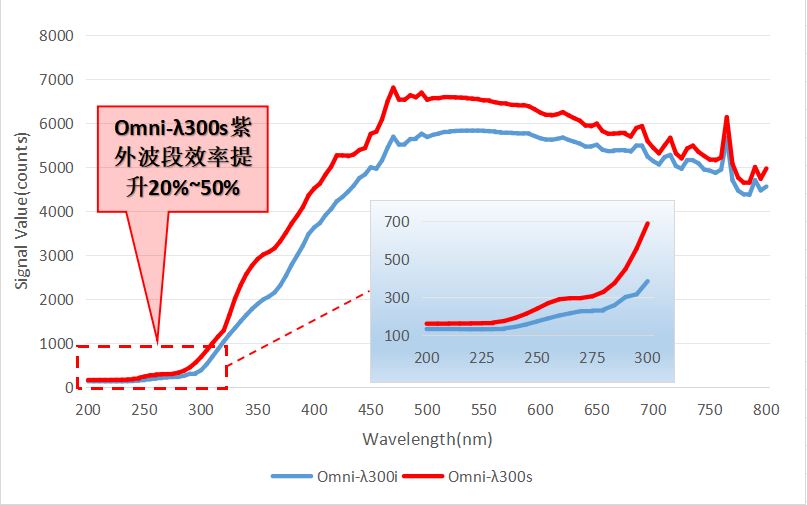

光谱仪输出相对强度(使用1800g/mm@500nm光栅测试)
规格参数表(@1200g/mm光栅条件下) |
|
型号 |
Omni-λ300s |
焦距(mm) |
320 |
相对孔径 |
F/4.2 |
扫描范围(nm) |
0~1200 |
光谱分辨率(nm)-PMT |
0.08 |
波长准确度(nm) |
±0.2 |
波长重复性(nm) |
±0.025 |
最小步距(nm) |
0.005 |
焦平面尺寸 |
30 (w) × 14 (h) |
光轴高度(mm) |
145.6~160.6 |
光栅规格 |
68 × 68 |
光栅台 |
三光栅 |
狭缝规格 |
缝宽0.01-3mm连续手动可调,可选配自动狭缝;逢高2,4,14可更换 |
外形尺寸(mm)、重量(kg) |
448 × 416 × 236 (L × W × H),20kg |
通讯接口 |
标配USB2.0,可选RS-232 |
规格参数表@不同光栅 |
|
|||||||
光栅(g/mm) |
2400 |
1800 |
1200 |
600 |
300 |
150 |
75 |
|
倒线色散(nm/mm) |
0.91 |
1.39 |
2.29 |
4.87 |
9.97 |
20.13 |
40.43 |
|
机械扫描范围(nm) |
0~600 |
0~800 |
0~1200 |
0~2400 |
0~4800 |
0~9600 |
0~19200 |
|
扫描步距(nm) |
0.0025 |
0.0035 |
0.005 |
0.01 |
0.02 |
0.04 |
0.08 |
|
狭缝光谱分辨率(nm) |
10um |
0.05 |
0.07 |
0.08 |
0.16 |
0.32 |
0.64 |
─── |
100um |
── |
── |
0.23 |
0.46 |
0.92 |
1.84 |
3.7 |
|
光谱分辨率(nm)-CCD(15um) |
0.069 |
0.105 |
0.173 |
0.368 |
0.754 |
1.52 |
3.05 |
|
CCD单次摄谱范围(nm@30mm CCD) |
27.6 |
41.7 |
68.7 |
146.1 |
299.1 |
603.9 |
1212.9 |
|
波长准确度(nm) |
±0.1 |
±0.15 |
±0.2 |
±0.4 |
±0.8 |
±1.6 |
±3.2 |
|
波长重复性(nm) |
0.015 |
0.02 |
0.025 |
0.05 |
0.1 |
0.4 |
0.8 |
注1:狭缝光谱分辨率,常规光谱仪在中心波长435.83nm,狭缝宽度10um;镀金光谱仪在中心波长632.8nm,狭缝宽度100um;
注2:CCD单次摄谱范围、倒线色散为中心波长为435.83nm下的典型值,随着中心波长增加,摄谱范围变窄;
注3:随着中心波长的增大,倒线色散数值减小,随着中心波长减小,倒线色散数值增大;
注4:直入狭缝无法配置电动狭缝。
典型型号表
型号 |
描述 |
Omni-λ3004s |
侧入口、CCD双出口 |
Omni-λ3005s |
侧入口、狭缝直出口 |
Omni-λ3006s |
侧入口、CCD直出口 |
Omni-λ3007s |
侧入口、狭缝双出口 |
Omni-λ3008s |
侧入口、CCD直出口、狭缝侧出口 |
Omni-λ3015s |
侧入口、狭缝直出口、红外镀膜 |
Omni-λ3017s |
侧入口、狭缝双出口、红外镀膜 |
Omni-λ3024s |
双入口、CCD双出口 |
Omni-λ3027s |
双入口、狭缝双出口 |
Omni-λ3028s |
双入口、CCD直出口、狭缝侧出口 |
Omni-λ3047s |
侧入口、狭缝双出口、紫外镀膜 |
Omni-λ3048s |
侧入口、CCD直出口、狭缝侧出口、紫外镀膜 |
注1:本型号系列,为手动狭缝(电动狭缝需要额外选择) |
|
注2:本型号系列,需要额外选配光栅,最多可配置3块光栅; |
|
注3:本型号系列,不包含滤光片轮、快门,需要额外选择附件 |

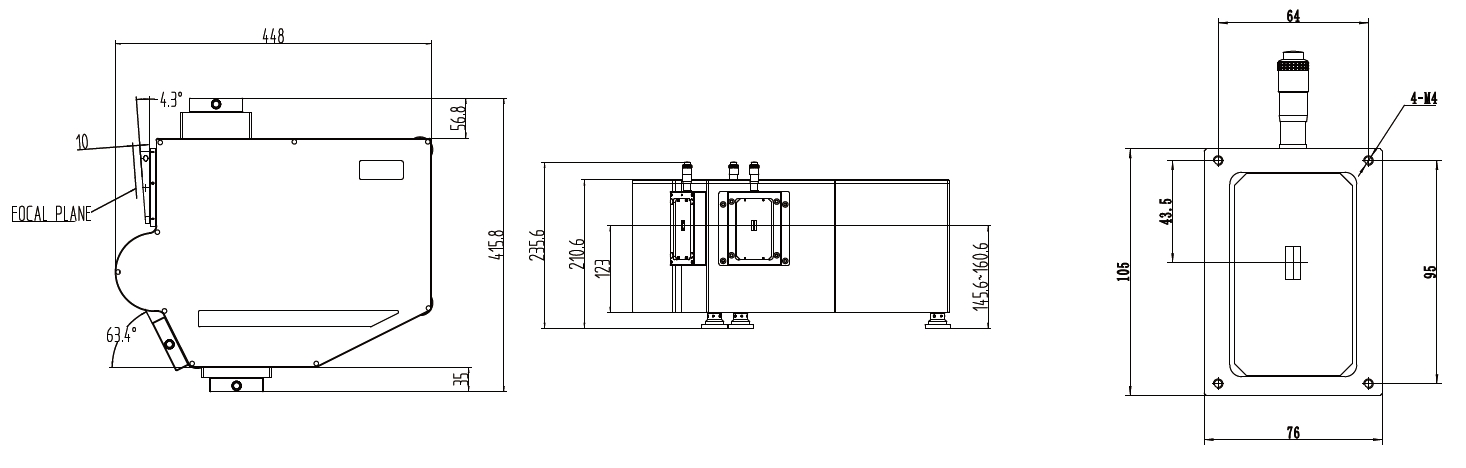

光谱仪Omni-λ3008s外形尺寸图:
