功能及特点
规格参数表（@1200g/mm光栅）
|
Omni-λ750i系列 |
|
|
焦距（mm） |
750 |
|
相对孔径 |
F/9.7 |
|
光学结构 |
C-T |
|
扫描步距（nm） |
0.005 |
|
杂散光 |
1X10-5 |
|
焦平面(mm) |
30 (w)X14 (h) |
|
光轴高度（mm） |
146 |
|
光栅规格mm |
68X68 |
|
光栅台 |
三光栅 |
|
狭缝规格 |
缝宽0.01-3mm连续手动可调，可选配自动狭缝。缝高：2、4、14mm可选 |
|
外形尺寸（mm） |
800X338X230 |
|
重量（Kg） |
32.5 |
|
功耗 |
峰值100W@24V |
|
通讯接口 |
标配USB2.0,可选RS-232 |
规格参数表@不同光栅
|
光栅（g/mm） |
2400 |
1800 |
1200 |
600 |
300 |
150 |
75 |
|
倒线色散(nm/mm) @435.83nm |
0.43 |
0.63 |
1.02 |
2.14 |
4.36 |
8.77 |
17.58 |
|
机械扫描范围（nm） |
0-600 |
0-800 |
0-1200 |
0-2400 |
0-4800 |
0-9600 |
0-19200 |
|
扫描步距（nm） |
0.0025 |
0.0035 |
0.005 |
0.01 |
0.02 |
0.04 |
0.08 |
|
光谱分辨率（nm） @ PMT |
0.02 |
0.03 |
0.03 |
0.06 |
0.12 |
0.24 |
0.36 |
|
光谱分辨率（nm） @CCD（15um） |
0.033 |
0.048 |
0.077 |
0.162 |
0.33 |
0.663 |
1.329 |
|
CCD单次摄谱范围（nm） @30mmCCD |
12.9 |
18.9 |
30.6 |
64.2 |
130.8 |
263.1 |
527.4 |
|
波长准确度（nm） |
±0.1 |
±0.14 |
±0.2 |
±0.4 |
±0.8 |
±1.6 |
±3.2 |
|
波长重复性（nm） |
0.015 |
0.02 |
0.025 |
0.05 |
0.1 |
0.4 |
0.8 |
注1：分辨率的测试条件为中心波长435.83nm；
注2：CCD一次摄谱范围、倒线色散为中心波长为435.83nm下的典型值，随着中心波长增加，摄谱范围变窄；
注3：随着中心波长的增大，倒线色散数值减小，随着中心波长的减小，倒线色散数值增大。
|
型号 |
描述 |
|
Omni-λ7504i |
750mm焦距影像校正光谱仪，侧入口、CCD双出口、可同时安装三块光栅 |
|
Omni-λ7505i |
750mm焦距影像校正光谱仪，侧入口、狭缝直出口、可同时安装三块光栅 |
|
Omni-λ7506i |
750mm焦距影像校正光谱仪，侧入口、CCD直出口、可同时安装三块光栅 |
|
Omni-λ7507i |
750mm焦距影像校正光谱仪，侧入口、狭缝双出口、可同时安装三块光栅 |
|
Omni-λ7508i |
750mm焦距影像校正光谱仪，侧入口、CCD直出口、狭缝侧出口、可同时安装三块光栅 |
|
Omni-λ7515i |
750mm焦距影像校正光谱仪，侧入口、狭缝直出口、可同时安装三块光栅，红外镀膜 |
|
Omni-λ7517i |
750mm焦距影像校正光谱仪，侧入口、狭缝双出口、可同时安装三块光栅，红外镀膜 |
|
Omni-λ7524i |
750mm焦距影像校正光谱仪，双入口、CCD双出口、可同时安装三块光栅 |
|
Omni-λ7527i |
750mm焦距影像校正光谱仪，双入口、狭缝双出口、可同时安装三块光栅 |
|
Omni-λ7528i |
750mm焦距影像校正光谱仪，双入口、CCD直出口、狭缝侧出口、可同时安装三块光栅 |
|
Omni-λ7547i |
750mm焦距影像校正光谱仪，侧入口、狭缝双出口、可同时安装三块光栅，紫外镀膜 |
|
Omni-λ7548i |
750mm焦距影像校正光谱仪，侧入口、CCD直出口、狭缝侧出口、可同时安装三块光栅，紫外镀膜 |
注1：本型号系列，为手动狭缝（电动狭缝需要额外选择）；
注2：本型号系列，需要额外选配光栅，*多可配置3块光栅；
注3：本型号系列，不包含CCD接口法兰、滤光片轮、快门，这些附件需要额外选择；
注4：更多配置型号，请咨询本公司相关销售。

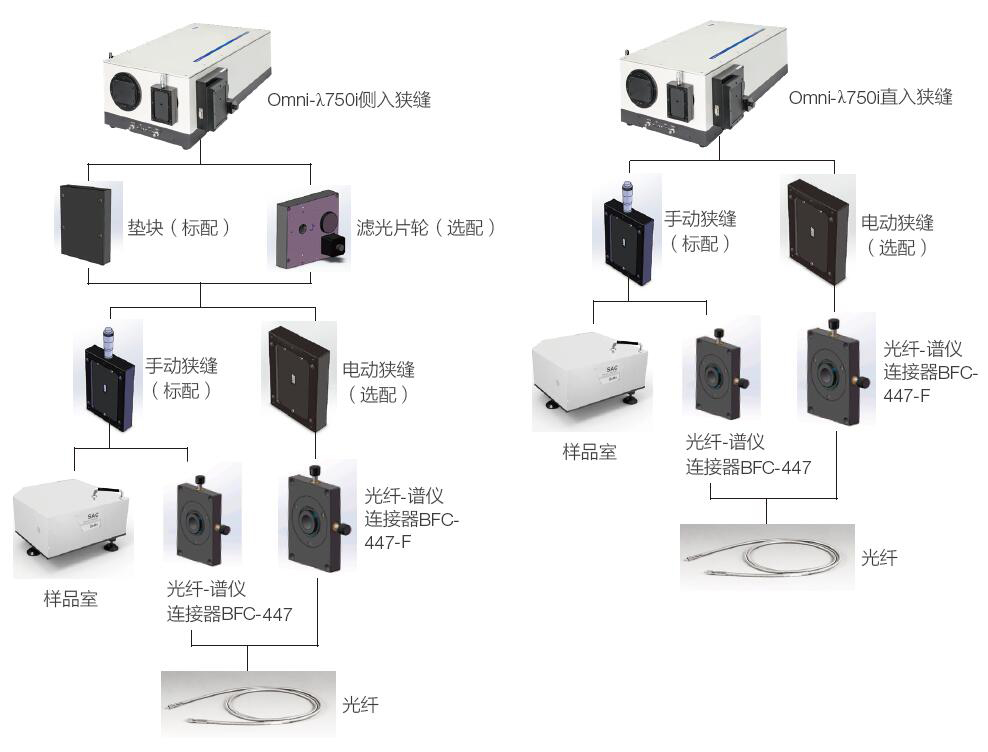

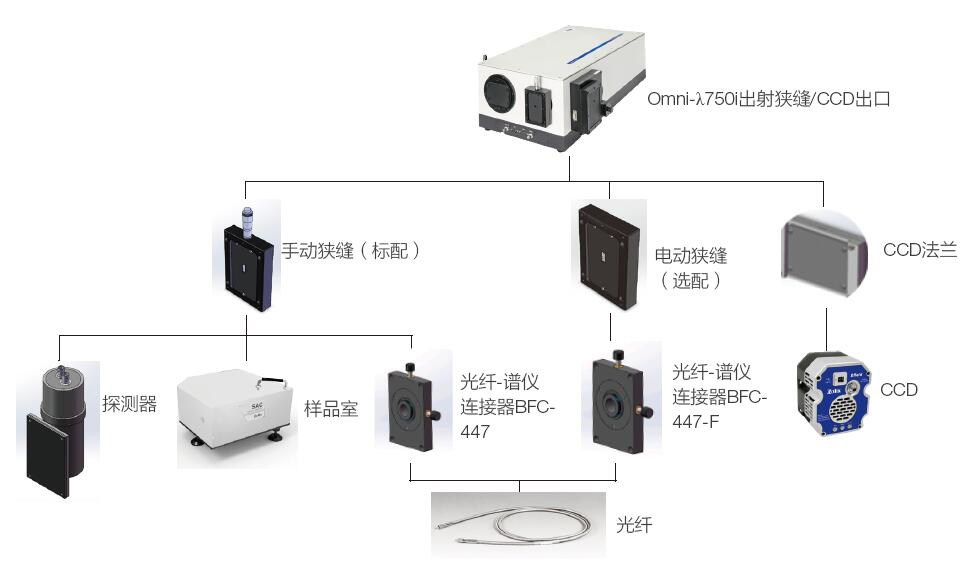

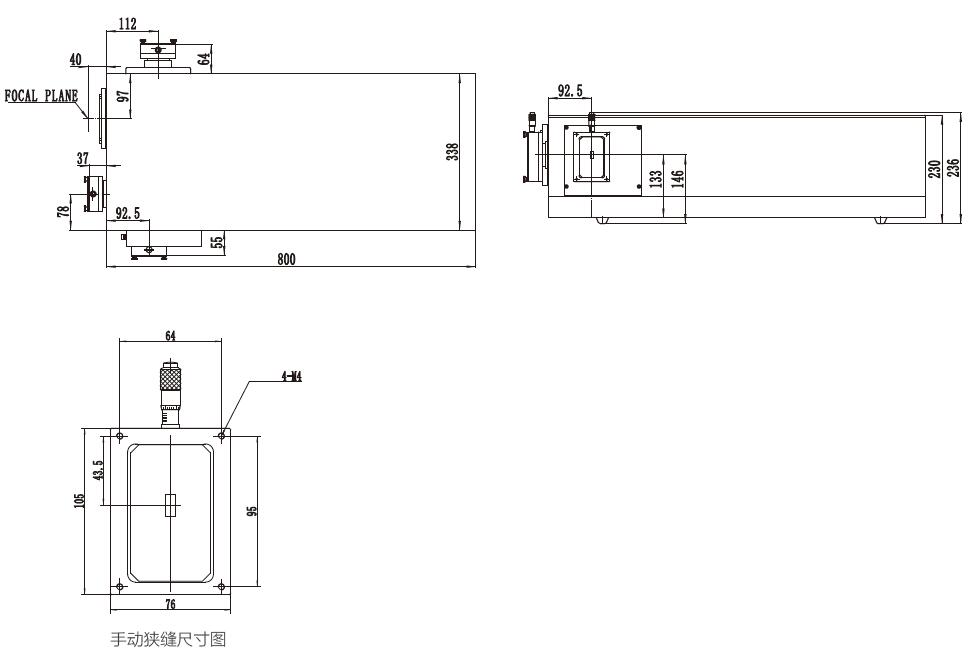

典型光谱仪Omni-λ7528i外形尺寸图：
注：凡蓝色标注的均为常备库存光栅，建议优先选择
|
Model |
Range(nm) |
Grooves(g/mm) |
Blaze(nm) |
Size(mm) |
|
Holographic |
|
|
|
|
|
1-360-180-500-NP |
180-400 |
3600 |
300 |
68 x 68 |
|
1-240-250-600-NP |
250-600 |
2400 |
300 |
68 x 68 |
|
1-240-190-800-NP |
190-600 |
2400 |
250 |
68 x 68 |
|
1-200-300-900-NP |
300-720 |
2000 |
475 |
68 x 68 |
|
1-180-350-900-NP |
350-800 |
1800 |
500 |
68 x 68 |
|
1-180-190-900-NP |
190-800 |
1800 |
250 |
68 x 68 |
|
1-120-190-800-NP |
190-800 |
1201.6 |
250 |
68 x 68 |
|
1-120-400-1200-NP |
400-1200 |
1200 |
700 |
68 x 68 |
|
Ruled |
|
|
|
|
|
1-240-240-NP |
190-600 |
2400 |
240 |
68 x 68 |
|
1-240-300-NP |
250-600 |
2400 |
300 |
68 x 68 |
|
1-180-400-NP |
300-800 |
1800 |
400 |
68 x 68 |
|
1-180-500-NP |
350-800 |
1800 |
500 |
68 x 68 |
|
1-120-250-NP |
200-500 |
1200 |
250 |
68 x 68 |
|
1-120-300-NP |
200-600 |
1200 |
300 |
68 x 68 |
|
1-120-400-NP |
200-1000 |
1200 |
400 |
68 x 68 |
|
1-120-500-NP |
350-1100 |
1200 |
500 |
68 x 68 |
|
1-120-750-NP |
500-1200 |
1200 |
750 |
68 x 68 |
|
1-090-550-NP |
350-1600 |
900 |
550 |
68 x 68 |
|
1-083-1200-NP |
700-1700 |
830 |
1200 |
68 x 68 |
|
1-060-300-NP |
200-600 |
600 |
300 |
68 x 68 |
|
1-060-500-NP |
330-1000 |
600 |
500 |
68 x 68 |
|
1-060-750-NP |
500-1500 |
600 |
750 |
68 x 68 |
|
1-060-1000-NP |
650-2200 |
600 |
1.0 µm |
68 x 68 |
|
1-060-1200-NP |
800-2400 |
600 |
1.2 µm |
68 x 68 |
|
1-060-1600-NP |
1-2.4 µm |
600 |
1.6 µm |
68 x 68 |
|
1-030-300-NP |
200-600 |
300 |
300 |
68 x 68 |
|
1-030-500-NP |
300-1000 |
300 |
500 |
68 x 68 |
|
1-030-760-NP |
450-1500 |
300 |
760 |
68 x 68 |
|
1-030-1000-NP |
600-2000 |
300 |
1000 |
68 x 68 |
|
1-030-1200-NP |
800-2200 |
300 |
1200 |
68 x 68 |
|
1-030-2000-NP |
1.4-4 µm |
300 |
2.0 µm |
68 x 68 |
|
1-030-3000-NP |
2-4.8 µm |
300 |
3.0 µm |
68 x 68 |
|
1-015-300-NP |
200-600 |
150 |
300 |
68 x 68 |
|
1-015-500-NP |
330-1100 |
150 |
500 |
68 x 68 |
|
1-015-800-NP |
400-1600 |
150 |
800 |
68 x 68 |
|
1-015-1000-NP |
600-2000 |
150 |
1090 |
68 x 68 |
|
1-015-1250-NP |
800-2500 |
150 |
1250 |
68 x 68 |
|
1-015-2000-NP |
1.1-4 µm |
150 |
2 µm |
68 x 68 |
|
1-015-3000-NP |
2.2-6 µm |
150 |
3 µm |
68 x 68 |
|
1-015-4000-NP |
2.5-8 µm |
150 |
4 µm |
68 x 68 |
|
1-0075-8000-NP |
6-16 µm |
75 |
8 µm |
68 x 68 |
|
1-0075-10000-NP |
6-18 µm |
75 |
10 µm |
68 x 68 |
|
1-0075-12000-NP |
9-20 µm |
75 |
12.0 µm |
68 x 68 |
|
1-0050-12000-NP |
8-22 µm |
50 |
12 µm |
68 x 68 |
光栅规格型号表2：经济型光栅（本系列适用于Omni-λ300i、Omni-λ500i、Omni-λ750i等系列光谱仪）
注：凡蓝色的标注的均为常备库存光栅，建议优先选择
|
型号 |
使用范围（nm） |
光栅刻线（g/mm） |
闪耀波长（nm） |
规格尺寸（mm） |
|
刻划光栅 |
|
|
|
|
|
1-180-500 |
350-800 |
1800 |
500 |
68×68 |
|
1-120-300 |
200-600 |
1200 |
300 |
68×68 |
|
1-120-500 |
350-1000 |
1200 |
500 |
68×68 |
|
1-120-750 |
500-1200 |
1200 |
750 |
68×68 |
|
1-060-300 |
200-600 |
600 |
300 |
68×68 |
|
1-060-500 |
330-1000 |
600 |
500 |
68×68 |
|
1-060-750 |
500-1500 |
600 |
750 |
68×68 |
|
1-060-1000 |
650-2200 |
600 |
1000 |
68×68 |
|
1-060-1250 |
800-2400 |
600 |
1250 |
68×68 |
|
1-060-1600 |
1-2.4um |
600 |
1600 |
68×68 |
|
1-030-500 |
300-1000 |
300 |
500 |
68×68 |
|
1-030-750 |
450-1500 |
300 |
750 |
68×68 |
|
1-030-1000 |
600-2000 |
300 |
1000 |
68×68 |
|
1-030-1250 |
850-2500 |
300 |
1250 |
68×68 |
|
1-030-1800 |
1.2-3.6um |
300 |
1800 |
68×68 |
|
1-030-2000 |
1.4-4um |
300 |
2000 |
68×68 |
|
1-030-3000 |
2-4.8um |
300 |
3000 |
68×68 |
|
1-015-500 |
350-1000 |
150 |
500 |
68×68 |
|
1-015-4000 |
2.5-8um |
150 |
4000 |
68×68 |

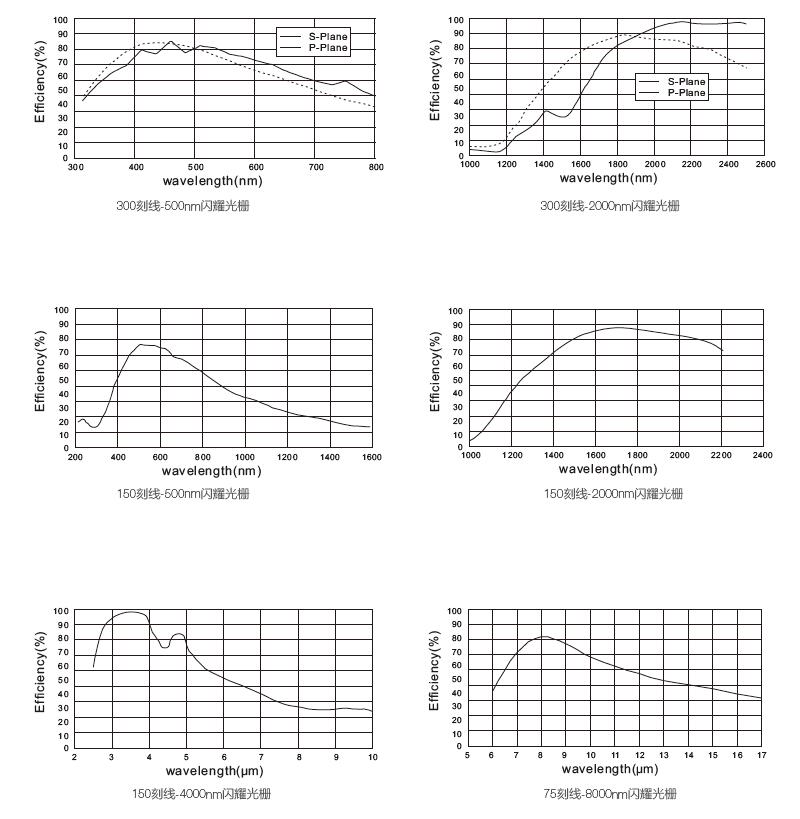

典型光栅效率曲线
