45度安装调整架

适用安装∅25.4mm最小厚度3mm光学元件±3的俯仰和倾斜调节,线性位移±2.5mm兼容30mm笼式系统,入射/出射端面SM1螺纹螺纹副带锁紧功能


产品咨询
资料下载
产品概述
Zolix 笼式系统直角反射镜架适用于相对于光轴 45° 角安装反射镜,兼容 30 mm 笼式系统,适合搭建紧凑型系统。该镜架入射和出射端面均带有一个 SM1 螺纹孔,兼容 Ø25.4 mm 透镜套筒,斜面用于安装 Ø25.4 mm 最小厚度 3 mm 光学元件,紧定螺丝固定。带三个螺纹副,实现 ±3º 俯仰和倾斜角度调节,±2.5 mm 线性位移调节。入射端面和出射端面相互垂直。提供入射端面和出射端面 Ø6 mm 接杆固定安装方式 :光壁孔安装和螺纹孔安装两个版本可选。

• 适用安装Ø25.4 mm最小厚度3 mm光学元件
• ±3º的俯仰和倾斜调节, 线性位移±2.5 mm
• 兼容30 mm笼式系统,入射/出射端面SM1螺纹孔
• 螺纹副带锁紧功能

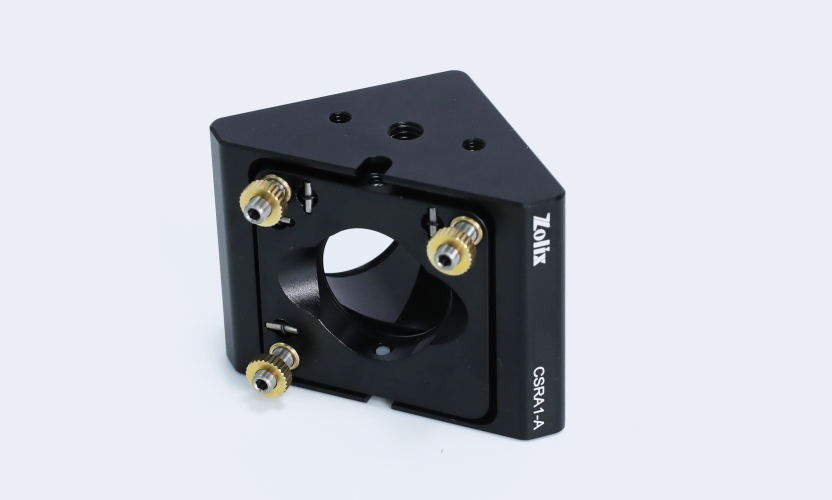

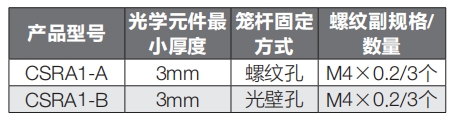

CSRA1-A

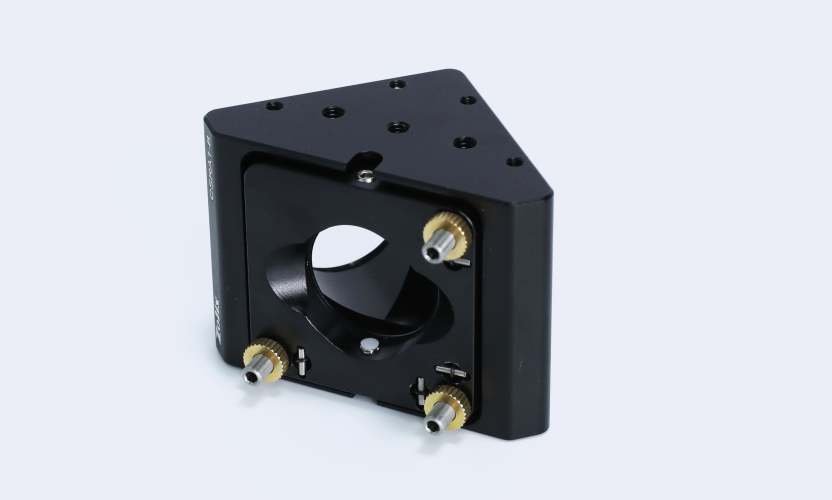

CSRA1-B

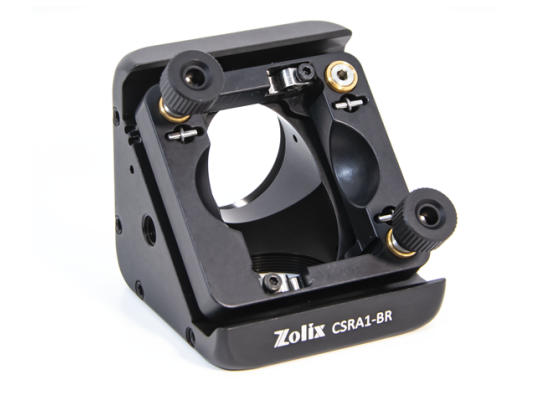

30mm笼式系统45度安装调整架

产品说明

主体材质:6061-T6铝合金
表面处理方式:黑色阳极氧化
兼容30mm笼式系统
安装光学元件尺寸:Ø25.4mm

ZOLIX提供的45度安装调整架可兼容30mm笼式系统使用,适用于Ø25.4mm的光学元件。可安装多种规格的光学元件,含圆形、矩形、椭圆形及离轴抛物面反射镜等。

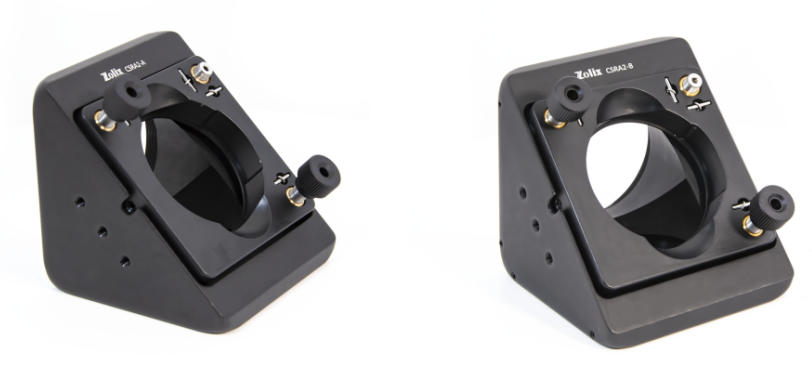

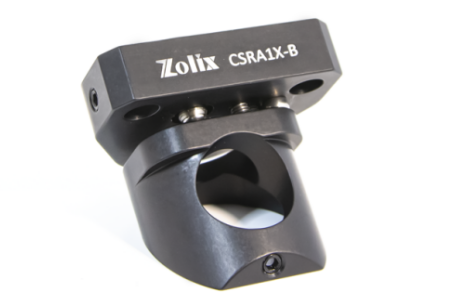

30mm笼式系统直角调整架,固定式,用于圆形光学元件


主体材质:6061-T6铝合金
兼容30mm笼式系统
安装光学元件尺寸:Ø25.4 mm
笼杆安装孔有螺纹孔和光壁孔可选
俯仰/偏摆角度调节范围:±4°线性位移:±2.5 mm

ZOLIX提供的直角调整架兼容30mm笼式系统,适用于光轴以45°角安装的Ø25.4 mm的光学元件,光学元件通过胶头螺钉固定。调整架入射端面和出射端面各有1个SM1螺纹孔和4个笼杆安装孔。笼杆安装孔孔间距为30mm,用于搭建30mm笼式系统。调整架包含三个螺纹调节丝杆,该调节丝杆提供0.41°/转的调节分辨率,通过调节丝杆可实现俯仰/偏摆角度调节范围:±4°线性位移:±2.5 mm的位置调节,笼杆安装孔有M4螺纹孔和Ø6mm光壁孔可选。

产品型号

笼杆固定方式

安装光学元件尺寸

CSRA1-AC

螺纹孔

Ø25.4 mm

CSRA1-BC

光壁孔

Ø25.4 mm

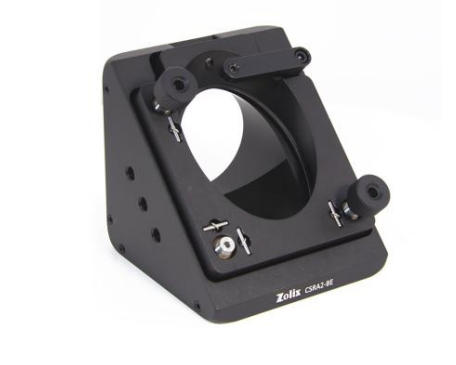

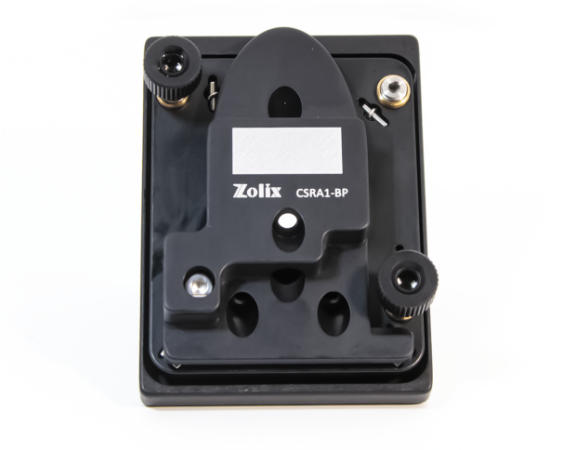

30mm笼式系统直角调整架,固定式,用于椭圆形光学元件

材质:6061-T6铝合金
兼容30mm笼式系统
笼杆安装孔有螺纹孔和光壁孔可选
俯仰/偏摆角度调节范围:±4°线性位移:±2.5 mm
适用长轴35.9 mm,短轴25.4 mm的椭圆光学元件



ZOLIX提供的直角调整架兼容30mm笼式系统,适用于长轴35.9 mm,短轴25.4 mm的椭圆光学元件,光学元件通过螺钉加压臂固定。调整架入射端面和出射端面各有1个SM1螺纹孔和4个笼杆安装孔。笼杆安装孔孔间距为30mm,用于搭建30mm笼式系统。调整架包含三个螺纹调节丝杆,该调节丝杆提供0.41°/转的调节分辨率,通过调节丝杆可实现俯仰/偏摆角度调节范围:±4°线性位移:±2.5 mm的位置调节,笼杆安装孔有M4螺纹孔和Ø6mm光壁孔可选。

产品型号

笼杆固定方式

安装光学元件尺寸

CSRA1-AE

螺纹孔

长轴35.9 mm,短轴25.4 mm椭圆形光学元件

CSRA1-BE

光壁孔

长轴35.9 mm,短轴25.4 mm椭圆形光学元件

型号 PDF图纸 3D图纸
CSRA1-A
CSRA1-B
CSRA1-AC
CSRA1-BC
CSRA1-AE
CSRA1-BE
