滑动滤光片安装架&插条

Zolix 滑动滤光片安装架采用模块化设计，由主体和插条两部分组成，能够将安装有滤光片或其它光学元件的插条集成到 30 mm 笼式系统中，可在不拆除主体的情况下实现快速切换光学元件。附带两个 CSM1-SF-IS 插条，最多可安装四个 Ø25.4 mm，最大厚度为 6mm 的光学元件，主体和插条均可进行叠加使用，CSM1-SF-IS 插条可单独购买。

产品咨询

资料下载

资料与图纸

产品概述

产品概述

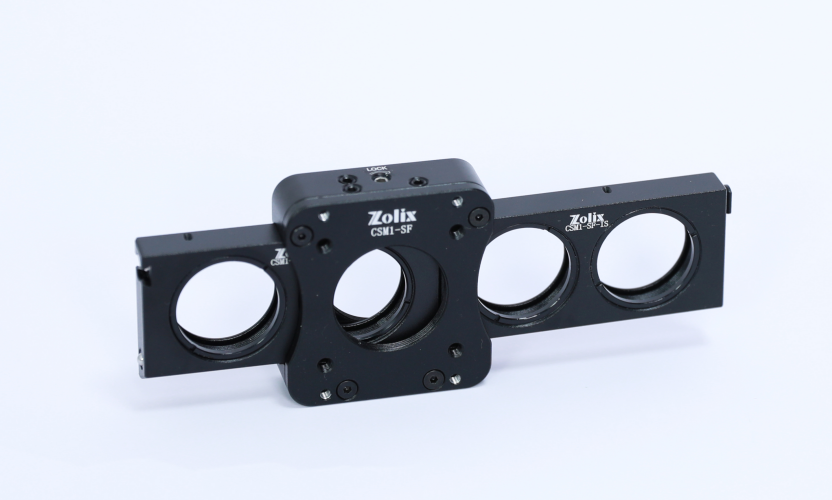

(1)滑动滤光片安装架

Zolix 提供的滑动滤光片调整架 CSM1-SF 附带两个 CSM1-SF-IS 插条，最多可安装四个 Ø25.4 mm 的光学元件，CSM1-SF-IS 插条可单独购买。插条与主体通过钢球和 V 型槽加燕尾轨道进行定位，顶部带有锁紧螺钉可在定位后将其锁紧。底部带有 M4 螺纹孔用于连接光学接杆。主体带有 8 个 M3 螺纹孔用于兼容 30 mm 笼式系统。盖板上有 4 个 M2.5 螺纹孔用于叠加安装架。

• 适用于Ø25.4 mm的光学元件

• V型槽和钢球进行定位，便于光学元件对准

• 插入式设计可以自由搭配插条

• 底部M4螺纹孔用于连接光学接杆

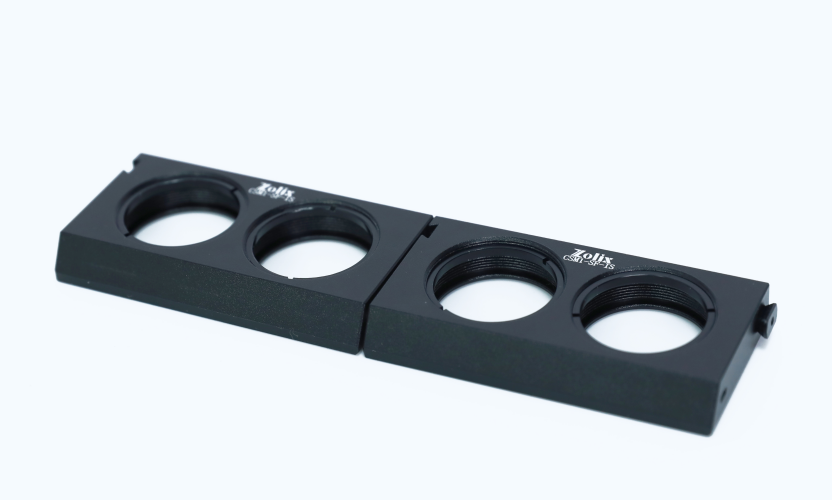

(2)滑动滤光片插条

Zolix 提供的滑动滤光片插条带两个 SM1 螺纹用于安装 Ø25.4 mm，最大厚度 6 mm 的光学元件。可多个插条叠加，两个插条垂直连接时可钩连在一起，波珠弹簧锁销机制提供负载，使两个插条保持平行。与 Zolix 主体配合使用，可快速切换光学元件。

• 适用Ø25.4 mm的光学元件

• 可叠加适用

• 每个插条带有两个空白标签，用于标记已安装的光学元件
