笼板

Zolix 提供多种规格笼板，适用于安装 Ø25.4 mm的光学元件或者透镜套筒，可直接装入笼式系统中，厚度 9mm，中心带 SM1 和 RMS 螺纹或直径 30.5mm 光壁孔可选择。所有笼板均带 4 个笼杆通孔兼容30 mm 笼式系统，可沿着笼杆自由滑动，每个通孔侧面带 M3 锁紧螺丝，可用 1.5mm六角扳手紧固。

产品咨询

资料与图纸

产品概述

产品概述

标准笼板

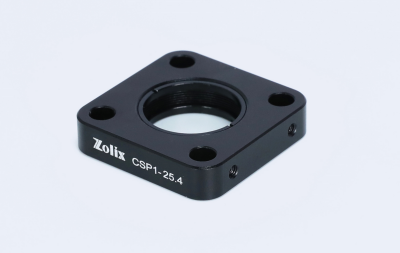

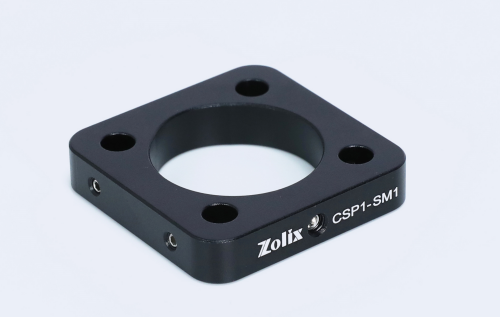

(1)厚度9 mm，安装直径25.4 mm光学元件

• 材质：6061 铝合金

• 附带2个SM1R卡环

• 厚度9 mm

• 安装最大厚度5 mm光学元件

此款笼板适用安装 Ø25.4 mm 光学元件，厚度 9 mm，带 SM1 螺纹贯穿孔，附带 2 个 SM1R 固定卡环。底部带 M4 螺纹孔，用于连接接杆，4 个笼杆通孔兼容30 mm 笼式系统，侧面各有 1 个锁紧螺丝，可用 1.5 mm 的六角扳手紧固。

(2)厚度9 mm，安装SM1透镜套筒

此款笼板厚度 9 mm，带 RMS 螺纹贯穿孔，适用安装显微物镜等 RMS 螺纹元件。底部带 M4 螺纹孔，用于连接接杆，4 个同轴杆通孔兼容 30 mm 笼式系统，侧面各有 1 个锁紧螺丝，可用 1.5 mm 的六角扳手紧固。

• 材质：6061 铝合金

• RMS贯穿内螺纹(0.800"-36)

• 厚度9 mm

• 兼容RMS元件和30mm笼式系统

(3)厚度9 mm，RMS内螺纹

此款笼板厚度 9 mm，带 RMS 螺纹贯穿孔，适用安装显微物镜等 RMS 螺纹元件。底部带 M4 螺纹孔，用于连接接杆， 4个同轴杆通孔兼容 30 mm 笼式系统，侧面各有 1 个锁紧螺丝，可用 1.5 mm 的六角扳手紧固。

• 材质：6061 铝合金

• RMS贯穿内螺纹(0.800"-36)

• 厚度9 mm

• 兼容RMS元件和30mm笼式系统

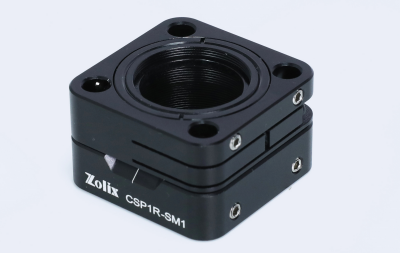

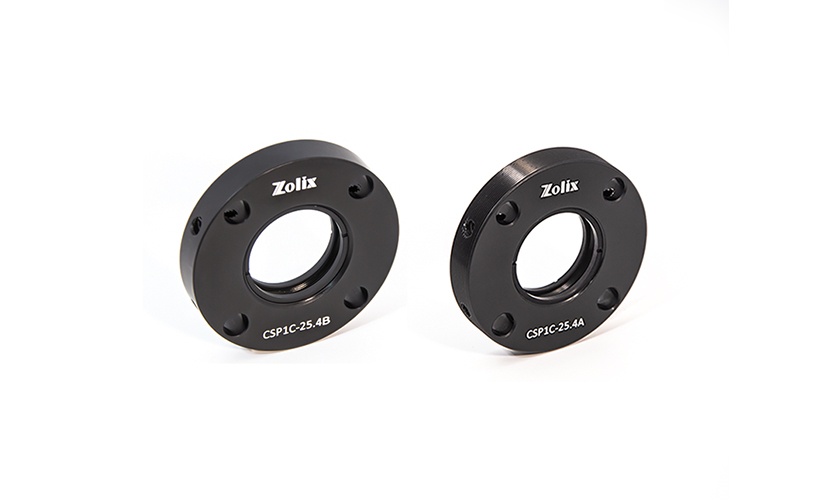

旋转笼板

Zolix 30 mm 旋转笼板可以使整个 30 mm 笼式系统绕中心360 度旋转。其结构由两块同轴板构成，一块用于固定在自由空间中或者 30 mm 笼式系统中，另一块可以使与其连接的同轴组件进行旋转。笼板上刻有分度为 2° 的刻线，可实现手动定位，旋转部分通过挠性抱紧方式锁紧。

• 适用于Ø25.4 mm光学元件

• 兼容30 mm笼式系统

• 可使同轴组件实现360°旋转
