SIGMA KOKI非球面透镜

照明用非球面聚光透镜可以在较大发散角(会聚角)时折射照明光线。用于高倍率显微镜的照明系统或有效地聚集光源的发散光线的光学系统中。

产品咨询

资料与图纸

产品概述

产品概述

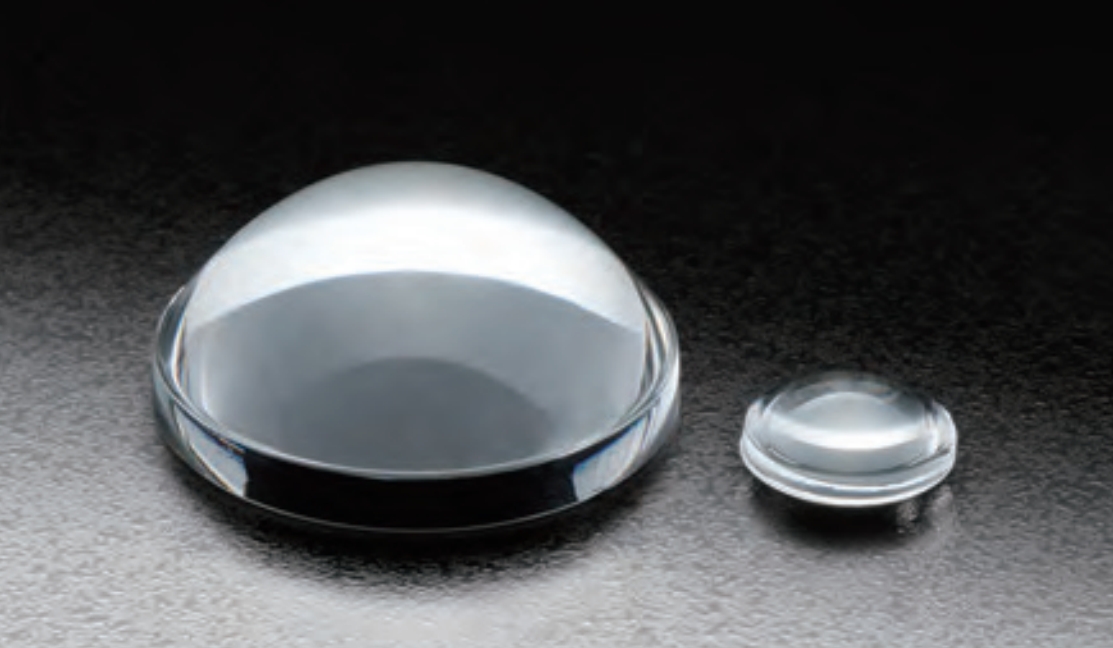

SIGMA KOKI非球面透镜

照明用非球面聚光透镜可以在较大发散角(会聚角)时折射照明光线。
用于高倍率显微镜的照明系统或有效地聚集光源的发散光线的光学系统中。

◦将其中一面做成非球面形状，用单透镜就可以得到约NAO.5的大发散角（会聚角）。

◦从小口径的小型透镜到长后焦距的大口径透镜，备有各种外径尺寸。

◦可以在可见光到2μm红外的广泛谱区内使用。

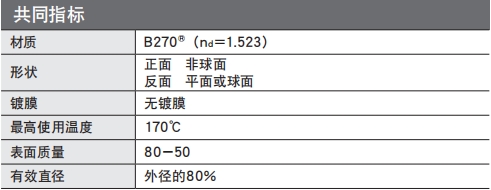

共同指标：

注意：
▶从反面(平面或曲率半径很大的球面) 一侧入射平行光时,球差会变大光线不能聚光在一点上。

▶非球面聚光透镜是单透镜，焦距随波长变化。

▶非球面聚光透镜是照明光源用透镜，不是激光聚光用的无像差透镜由于透镜未镀有防反射膜，透镜的正面和反面都存在反射损失，所以透过率为90%以下。

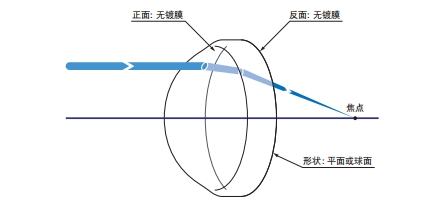

功能说明图：

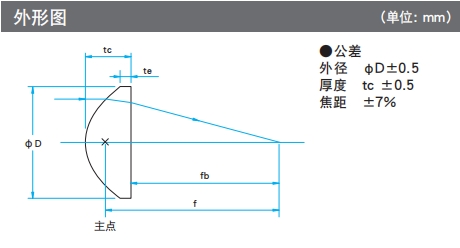

外形图：

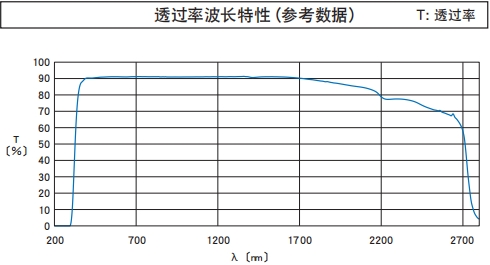

透过率波长特性（参考数据）

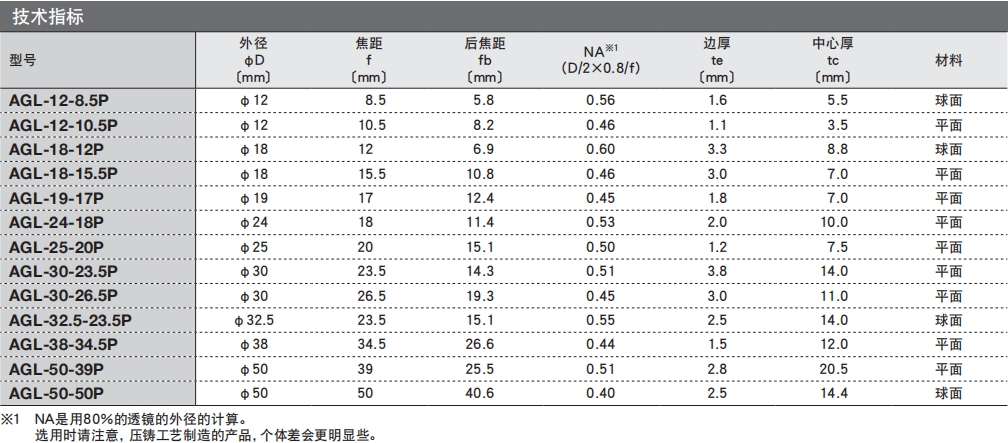

技术指标：
