SUS系列
| 型号 | SUS12.7 | SUS20 | SUS25.4 | SUS38.1 | SUS50.8 |
| 装卡直径(mm) | φ12.5/ φ12.7 |
φ20 |
φ25/ φ25.4 |
φ38.1 |
φ50/ φ50.8 |
| 装卡厚度(mm) | 3~5 | 3~6 | 3~6 | 3~6 | 4~8 |
| 调整角度(°) | ±3 | ||||
| 光轴(Z轴)行程(mm) | MAX6 | ||||
| 通光孔径(mm) | φ11.5 | φ18.5 | φ24 | φ36.5 | φ48.5 |
| 中心高度(mm) | 15 | 25 | 25 | 30 | 35 |
| 螺纹副旋转一周调整角度(°) | ≈0.57 | ≈0.33 | ≈0.33 | ≈0.25 | ≈0.21 |
| 主体材质及表面处理 | 不锈钢，喷砂钝化 | ||||
| 固定板厚度(mm) | 12 | 16 | |||
| 拉簧数量 | 4 | ||||

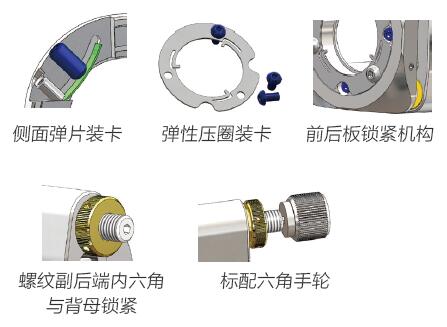

| 是否带锁紧 | 是 | 是，双重锁紧 | |||
| 安装孔 | M4 | M6,φ8沉孔 | |||
| 自重(g) | 75 | 240 | 230 | 290 | 360 |
