产品概述

产品概述

CXZ 系列电动升降滑台是北京卓立汉光仪器有限公司为解决小尺寸、高重复使用频率等情况专门设计的电动升降滑台。该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。导轨采用交叉滚柱，强度高、负载能力强、耐用性好。采用滚珠丝杠传动，标配二相步进电机，可提供较高的分辨率和重复定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。

特点：
• 滚珠丝杠驱动，耐用性好
• 楔块结构，强度高、负载能力大
• 采用交叉滚柱导轨，运行平稳

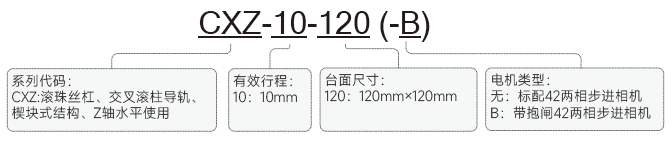

命名规则：

主要技术规格

	型号	CXZ10-120
机械规格	行程（mm）	10
	台面尺寸（mm）	120×120
	传动机构	滚珠丝杠Φ8，导程2mm
	导轨交叉	滚柱导轨
	主体材料及表面处理	铝合金，黑色阳极氧化处理
	自重（kg）	2.6
精度规格	分辨率（整步/半步，μm）	5 / 2.5
	20细分下的分辨率（μm）	0.25
	最大速度（mm/s）*	10
	重复定位精度（μm）	≤±2.5
	回程间隙（μm）	≤5
	静态平行度（mm）	≤0.1
	运动直线度（μm）	≤30
电气规格	电机及步距角（°）	二相42步进，1.8
	电机品牌及型号	信浓，SST43D2126-10
	工作电流（A）	1.7
	电机保持转矩（mN·m）	456
	驱动器品牌及型号（另配）	鸣志，SR2
	滑台接头	DB9(针)
	滑台接头线缆类型	普通线缆
	滑台接头线缆长度（m）	0.2
	限位传感器（内置）	2个GP1S09xHCPI（日本SHARP）
	原点传感器（内置）	1个GP1S09xHCPI（日本SHARP）
	传感器电源电压	DC5~24V±10％
	控制输出	NPN开路集电极输出； DC5~24V 8mA以下；残留电压0.3V以下（负载电流2mA时）
	输出逻辑	检测（遮光）时；输出晶体管ON（导通）
负载水平	负载（Kg）	8

*注：最大速度是在空载情况下，按照步进电机600转/分钟的理论计算速度和实际测试值。

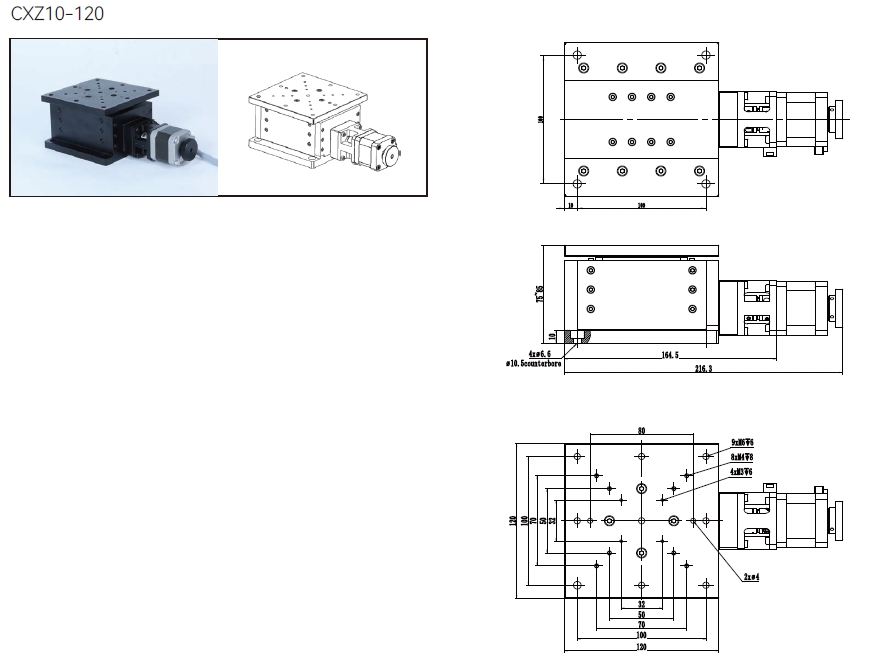

尺寸图：

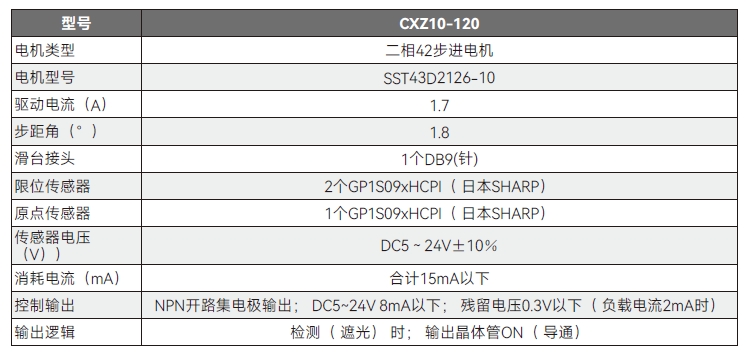

电气规格：

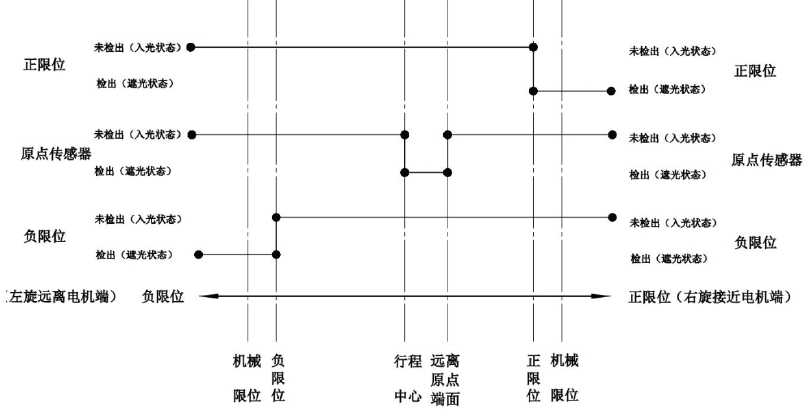

时序图：

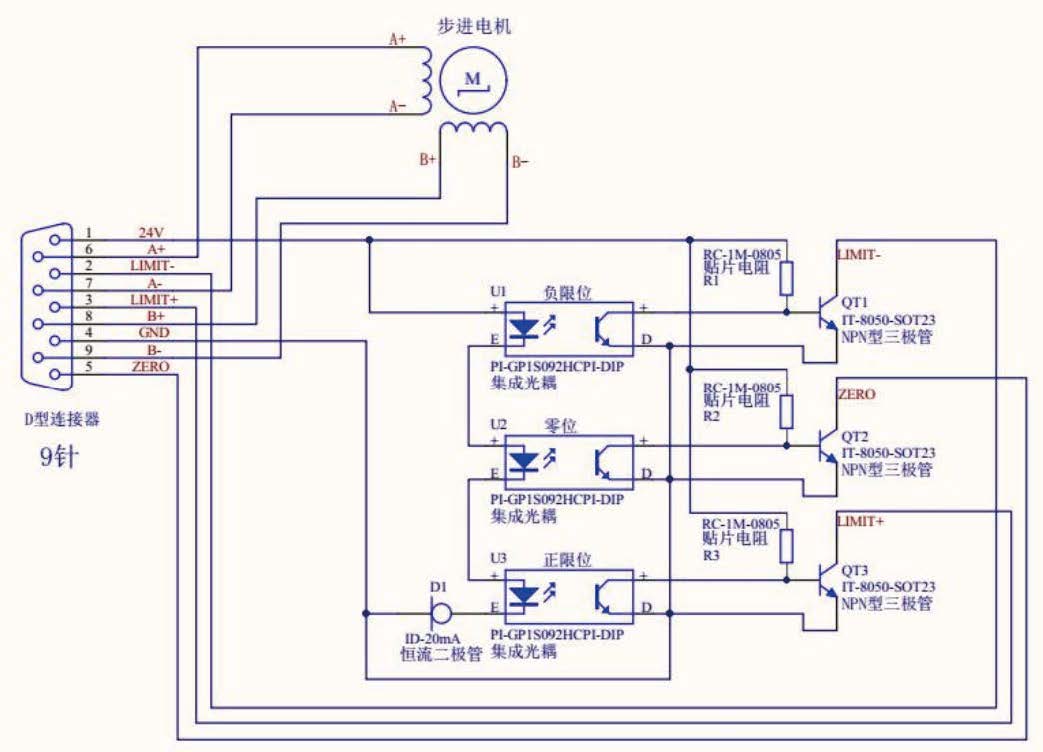

滑台线缆接口及定义：

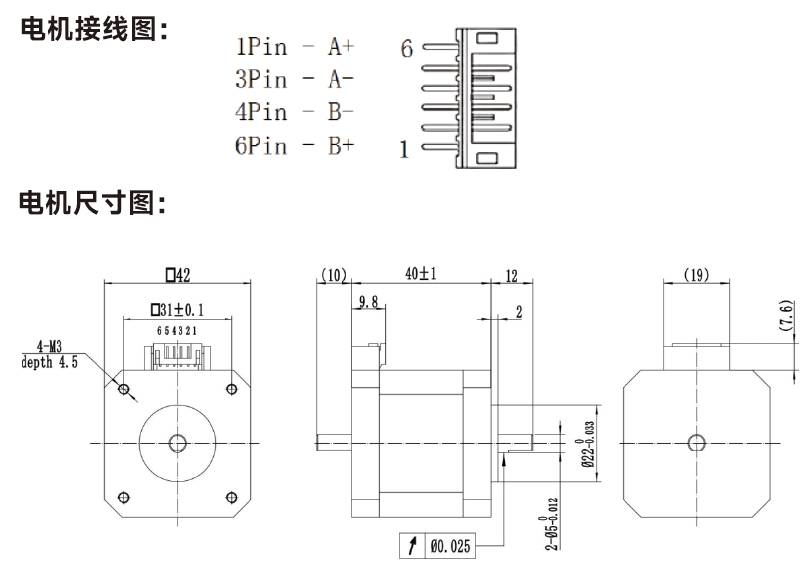

电机资料：

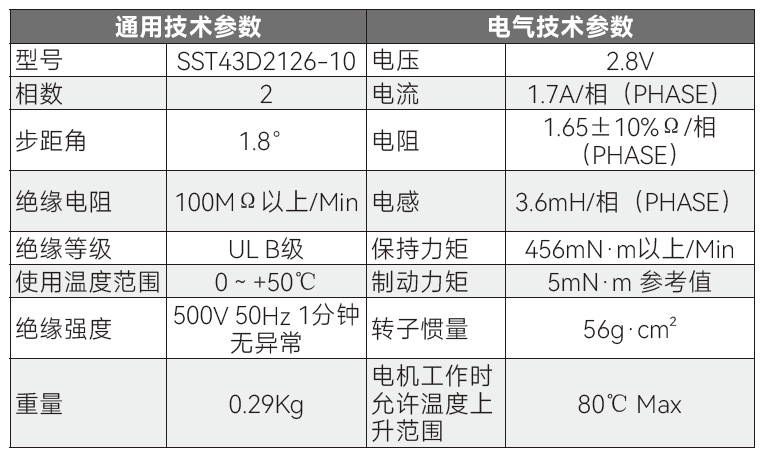

CXZ10-120 电机参数：
