用户速递: 酸刻蚀驱动纳米表面重构制备高效稳定有源矩阵钙钛矿发光二极管

        近日，浙江大学材料学院叶志镇院士团队在有源矩阵钙钛矿LED领域取得重要进展，研究成果以“Nanosurface-reconstructed perovskite for highly efficient and stable active-matrix light-emitting diode display”为题发表在国际著名期刊Nature Nanotechnology (doi：10.1038/s41565-024-01652-y)上。浙江大学为该论文第一单位，李红金博士为第一作者，叶志镇院士、戴兴良研究员、黄靖云教授为共同通讯作者。

金属卤化物钙钛矿量子点因其高色纯度、可调节的光电特性和优异的溶液加工性而处于各种光学应用的前沿。钙钛矿量子点在主动显示领域的前景受到不少研究学者的关注。具有强量子限域效应的CsPbI3量子点可以将发光波长调制到纯红色波段，是非常理想的宽色域显示材料。然而，制备应用于PeLED器件的CsPbI3量子点极具挑战，这是因为量子点的合成需兼顾小尺寸量子点的稳定性和PeLED发光层的光电传输性能。随着CsPbI3量子点的直径减小到几个纳米，表面特征占主导地位，对材料和器件的影响变得尤为重要。

表面特征会显著影响多种深能级空位缺陷的产生，对具有高比表面积的小尺寸CsPbI3量子点更加不利。在钙钛矿量子点的表面，传统的油酸/油胺配体与晶格键合能力弱，常导致配体脱落，留下表面空位和相关缺陷。这些缺陷可能作为电荷载流子的陷阱和非辐射复合中心，降低器件的效率和工作稳定性。尽管许多研究学者一直致力于探索新的表面化学来解决这一问题，但基于小尺寸CsPbI3量子点的纯红光PeLED的性能仍有待提高。

团队采用一种强配位的膦酸介导合成并结合氢碘酸刻蚀量子点表面不完整的铅卤八面体，且保留内部完整晶格，实现了量子点纳米表面重构(图1)。表面重构量子点呈现低表面缺陷特征，有助于实现外量子效率为28.5%，100 cd m-2亮度下半衰期30小时的纯红光钙钛矿发光二极管(PeLED)。

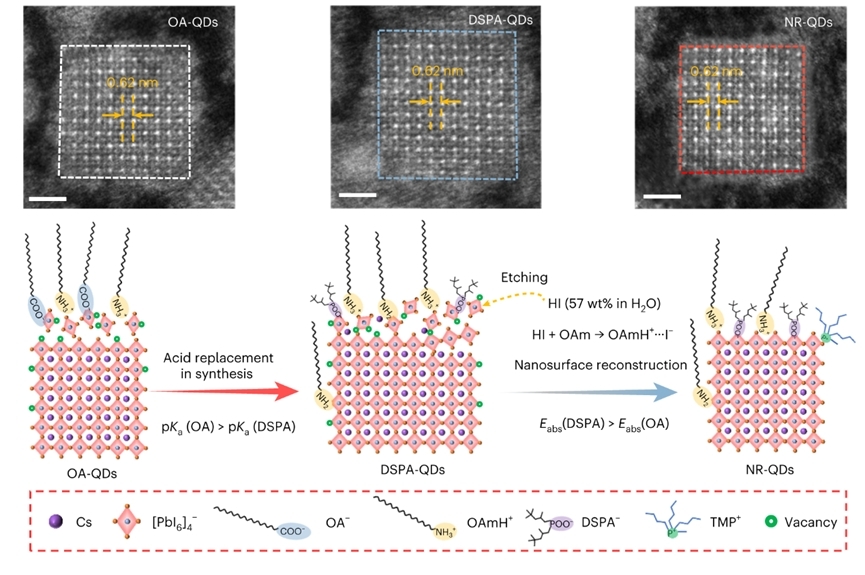

图1. CsPbI3 量子点纳米表面重构

量子点经过表面重构后表面缺陷减少，从而抑制了缺陷导致的非辐射复合过程，提高了发光效率以及热稳定性（图2）。

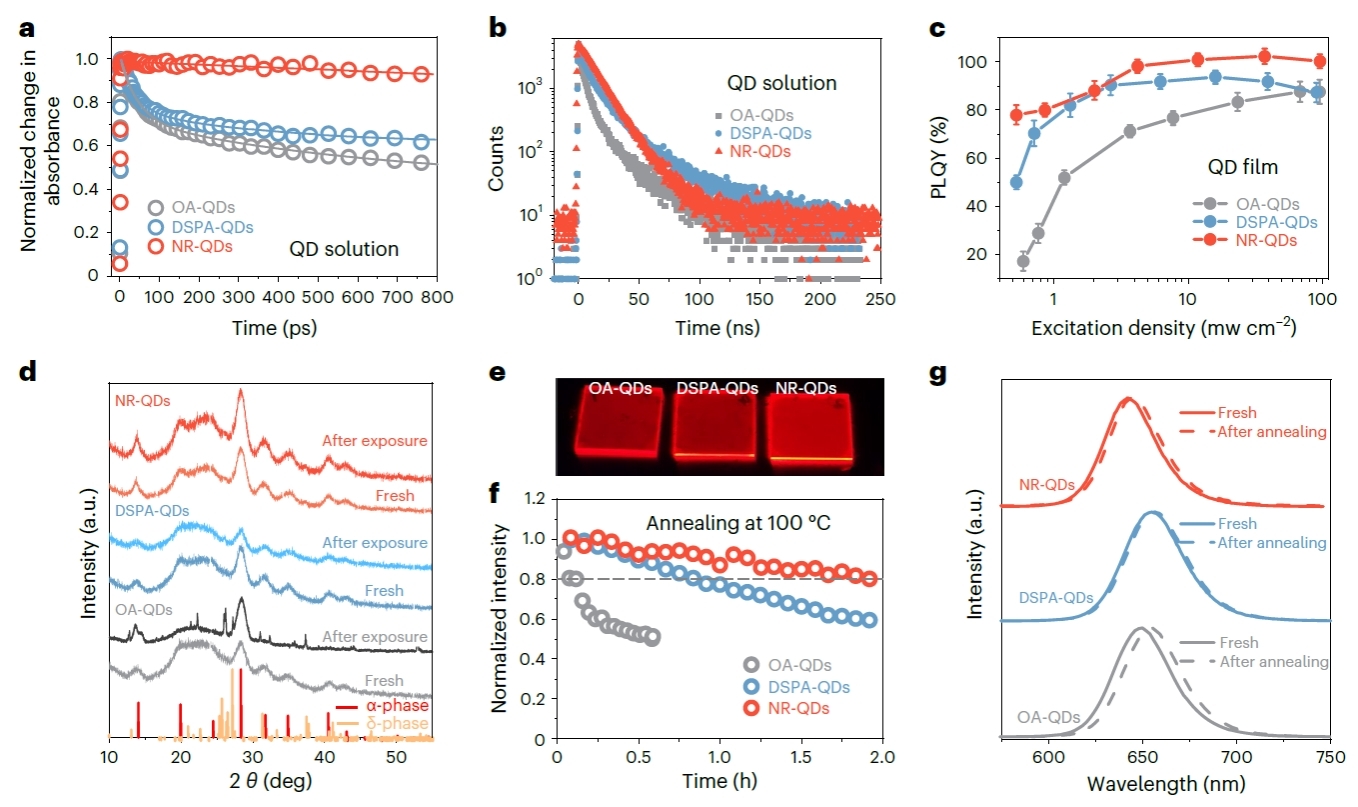

图2. 量子点薄膜的光学性质及稳定性

团队还将钙钛矿LED器件进一步与薄膜晶体管背板集成，展示了一种高效、像素独立可控、均匀发射的有源矩阵显示器件（图3）。有源矩阵显示阵列实现了23.6%峰值EQE，10.1 cd A-1的*大电流效率和22.3 h的器件半衰期，与原型PeLED相当。

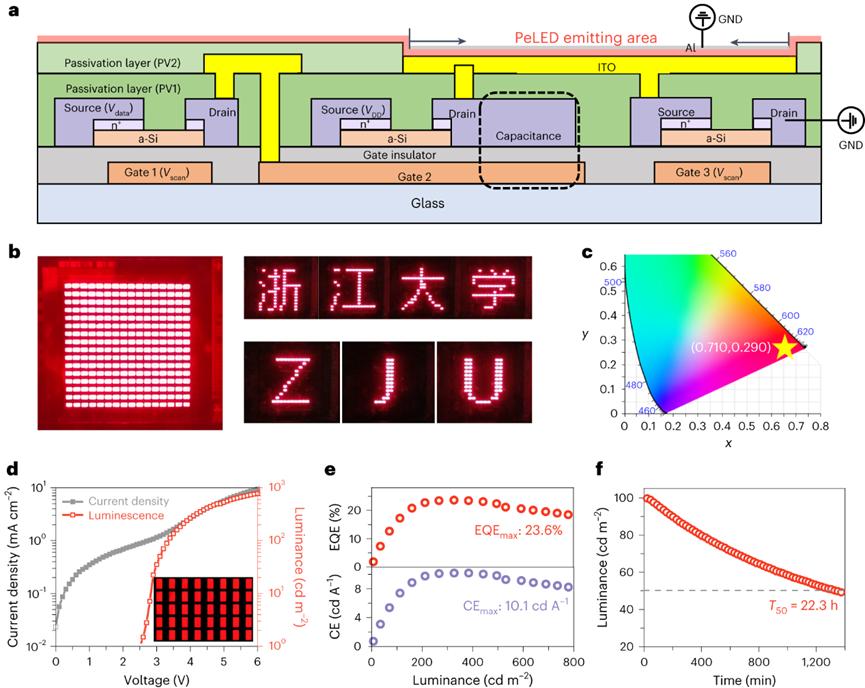

图3. 有源矩阵PeLED显示器件

关于此文章的更多细节请点击以下原文链接：https://doi.org/10.1038/s41565-024-01652-y

配置推荐
本文中近红外余辉发光测试使用卓立汉光公司的OmniFluo990稳态瞬态荧光光谱仪完成。OmniFluo990为模块化搭建结构，通过搭配不同的光源、检测器和各类附件，为紫外/可见/近红外发光测试提供综合解决方案，也为钙钛矿光伏器件及钙钛矿量子点显示器件的研发提供有利工具。

免责声明

北京卓立汉光仪器有限公司公众号所发布内容（含图片）来源于原作者提供或原文授权转载。文章版权、数据及所述观点归原作者原出处所有，北京卓立汉光仪器有限公司发布及转载目的在于传递更多信息及用于网络分享。

如果您认为本文存在侵权之处，请与我们联系，会第一时间及时处理。我们力求数据严谨准确， 如有任何疑问，敬请读者不吝赐教。我们也热忱欢迎您投稿并发。
