金纳米棒阵列：突破性非线性光学性能，Z扫描和光克尔技术再显身手！

引言

在光通信和光子器件领域，如何实现高效的非线性光学响应和快速光开关一直是科研与工业界关注的焦点。近期，华中科技大学韩俊波课题组采用Z扫描和光克尔技术，系统表征了玻璃基底随机分布金纳米棒阵列(R-GNRA)的三阶非线性光学特性与热电子弛豫时间(τ)，其展现出的巨大三阶非线性光学效应和超长热电子弛豫时间，这种非线性增强与弛豫延缓效应源于纳米棒二聚体间隙诱导的局域场增强，该突破性发现为等离子体纳米结构在光子器件和光催化领域的应用开辟了新途径。

研究亮点

2.超长热电子弛豫时间

3.理论与实验验证

研究内容分析

图1

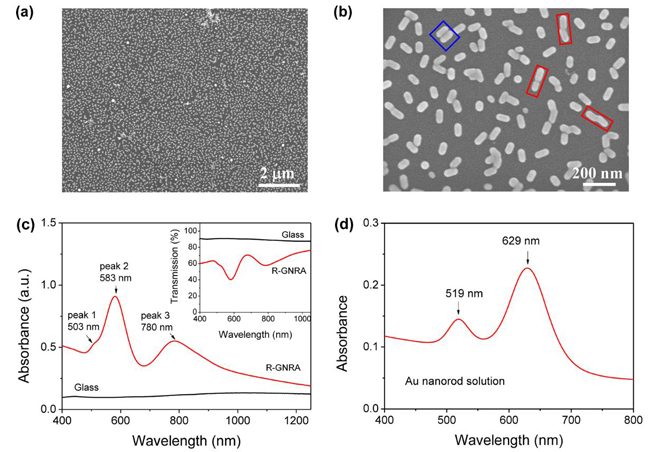

(a) 玻璃基底上随机分布的金纳米棒阵列（R-GNRA）的SEM图像（标尺：2 μm）。

(b) 高倍SEM图像（标尺：200 nm），可见纳米棒二聚体（红框）和三聚体。

(c) R-GNRA的吸光度和透射光谱，780 nm峰源自纳米棒耦合。

(d) 水溶液中分散金纳米棒的吸收光谱。

图2

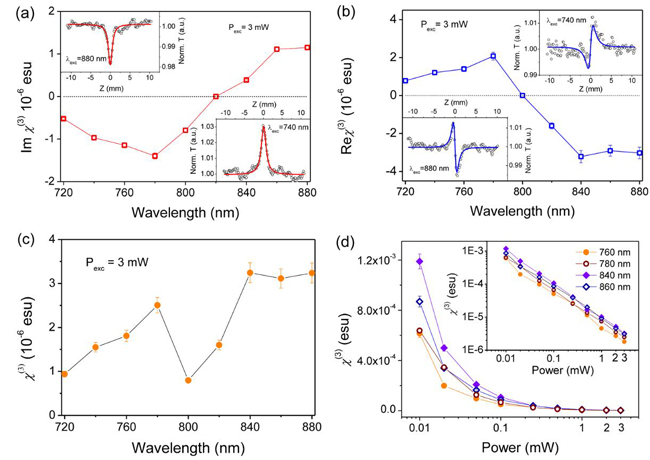

(a) R-GNRA的Imχ⁽³⁾波长依赖性，插图为740 nm（谷型）和880 nm（峰型）非线性吸收曲线。

(b) Reχ⁽³⁾波长依赖性，插图为峰-谷型（正非线性折射）和谷-峰型（负非线性折射）曲线。

(c) χ⁽³⁾绝对值在SPR波长附近的变化。

(d) 不同波长下χ⁽³⁾的功率依赖性（10 μW-3 mW）。

图3

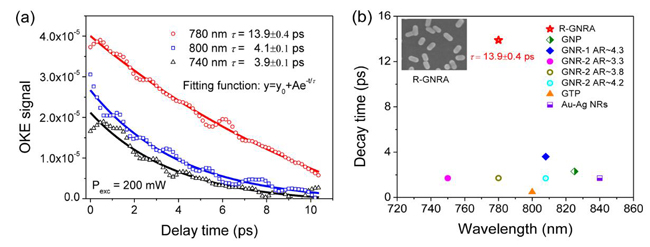

(a) R-GNRA在740/780/800 nm的OKE衰减曲线，780 nm处弛豫时间*长。

(b) 不同金纳米结构弛豫时间对比，R-GNRA显著优于纳米棒（GNRs）、三角棱柱（GTP）等。

图4

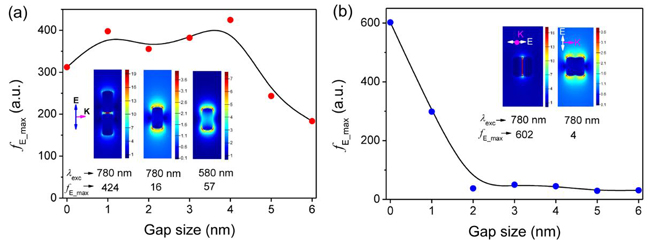

(a) 端对端排列纳米棒二聚体的电场增强因子（fₘₐₓ）随间隙变化，插图为1 nm间隙的电场分布。

(b) 侧向排列二聚体的fₘₐₓ与偏振方向关系。

结论

该论文对玻璃基底上随机分布金纳米棒阵列（R-GNRA）的三阶非线性光学特性和光学克尔响应时间（τ）进行了研究。研究显示：在0.1 GW/cm²的激发功率下，等离子体间隙效应使三阶非线性极化率χ(3)达到3.9×10⁻⁶ esu；而在0.3 mW/cm²的低功率激发下，χ(3)更可高达6.4×10⁻⁴ esu。此外，测得热电子衰减相关的光学克尔响应时间为13.9±0.4 ps，比其他金纳米结构慢4倍。这些重要发现为等离子体结构在光子器件和光催化设备中的应用开辟了更广阔的前景。

应用前景

R-GNRA的非线性光学特性为以下领域带来革命性突破：

• 全光开关：满足高速光通信的需求，尤其适用于红外波段（700-900 nm）。
• 非线性光学器件：如光限幅器、光学调制器等，提升器件响应速度和灵敏度。
• 光催化与光伏：利用超长热电子弛豫时间，显著提高太阳能转换效率。
•

卓立汉光*新推出了MAPS-Zscan系列测量三阶光学非线性的Z扫描系统，系统集成度高，占地面积小，软件采取全电动化设计，一键全自动测量。另外可以根据您的需求定制对应的OKE系统，欢迎垂询。

免责说明

北京卓立汉光仪器有限公司公众号所发布内容（含图片）来源于原作者提供或原文授权转载。文章版权、数据及所述观点归原作者原出处所有，北京卓立汉光仪器有限公司发布及转载目的在于传递更多信息及用于网络分享。

如果您认为本文存在侵权之处，请与我们联系，会*一时间及时处理。我们力求数据严谨准确， 如有任何疑问，敬请读者不吝赐教。我们也热忱欢迎您投稿并发表您的观点和见解。
