VHG-M光栅周期测试系统开启VR/AR光学器件质效革命

返回列表

当你的VR 眼镜出现模糊时，问题可能藏在纳米级光栅里

消费者抱怨AR 设备画面不清晰？工业质检员反复校准色度计？这些问题的根源往往指向光栅元件的微观缺陷——

▶纳米级的周期误差可导致意想不到的光线传输

▶K 矢量畸变引发光线传播串扰，造成成像模糊、色偏

▶传统接触式测量划伤镀膜层、精度低、无法精确测试K 矢量

卓立光栅测试系统，重新定义纳米级光栅器件的质量基线

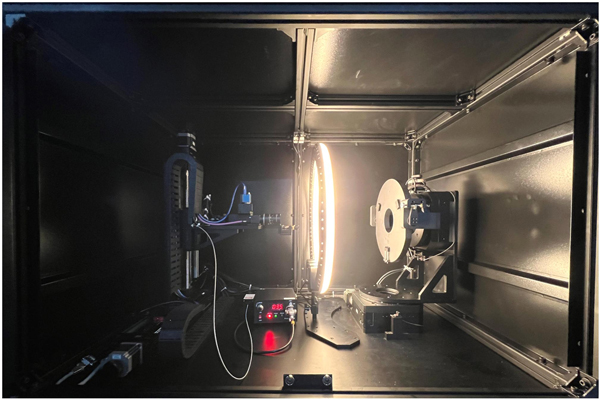

设备内部实拍

一、Littrow 结构+纠偏算法：破解衍射光栅的"基因密码"

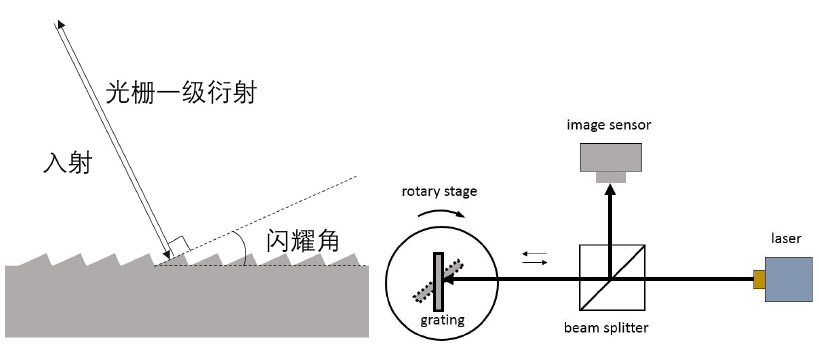

Littrow 结构示意图

▌λ/10000--0.02nm 级光栅周期解析精度

基于Littrow 自准式入射结构，系统通过精密调整入射角与衍射光强反馈，实现0.02nm 级光栅周期测试灵敏度。相较传统透射电子显微镜、原子力显微镜分析法，分辨率提升100倍。

▌0.005°--K 矢量高精度测试

独家算法实时解算光栅面内K 矢量角度，K 矢量精度可达0.005°，全面监测光栅器件面内K矢量异常。某AR 光波导客户借此将产品调试周期从48 小时缩短至6 小时。

▌支持多种光栅参数测试

光栅测试系统支持多类型光栅测试，包括：闪耀光栅、反射全息光栅、透射全息光栅和布拉格体全息光栅等。助力VR、AR 行业客户。（实际使用请咨询）

二、硬核技术矩阵：实验室精度，工业级可靠性

▶ 卓立四轴轴微米级定位系统

位移轴光栅尺反馈，重复定位精度±3μm，闭环分辨率：1μm

旋转轴光栅尺反馈，重复定位精度±0.003°，闭环分辨率：0.000152°

支持Φ254mm 超大光栅片全域mapping，40s 完成单点测量，较手动调节效率提升50 倍。

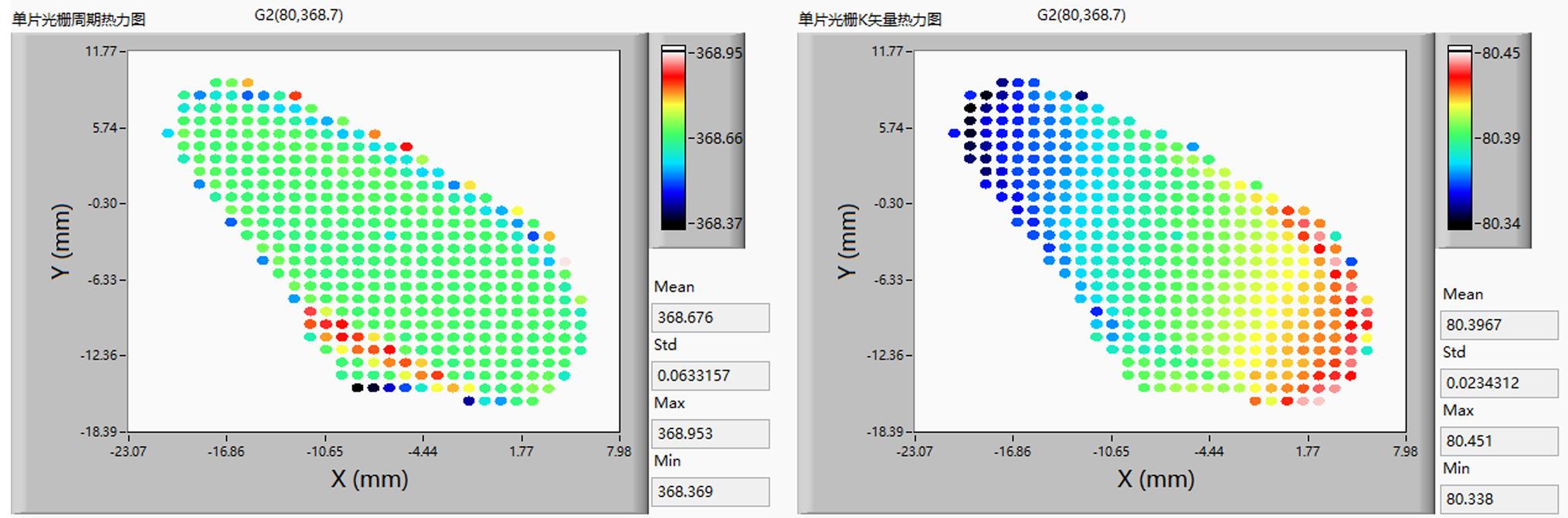

光栅mapping 结果

三、从实验室到产线：全场景解决方案

▶ 科研模式

开放API 接口，支持自定义测量Recipe，支持自定义数据处理。

▶ 工业模式

真空吸附，自动上下料，无缝对接MES/QMS 系统，全自动检测

四、系统关键参数一览表

应用
