产品名称:长工作距离物镜

产品型号:

产品品牌: sigma


长工作距离物镜

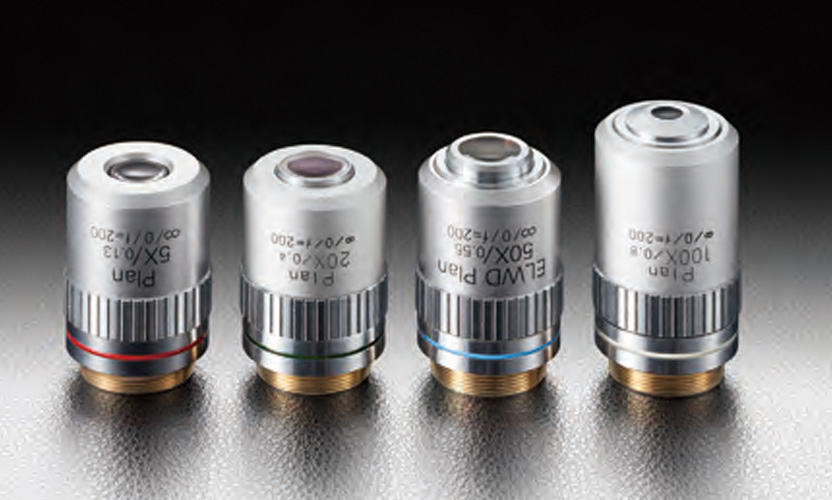

日本SIGMA KOKI长工作距离显微物镜EPL系列

可以使用于同轴观察系统或激光导入光学系统等,是无限共轭的长工作距离物镜。可用于显微镜观察,也可用于可见激光的会聚。

·可见谱区(400〜00nm)内校正色差。
·EPL/EPLE物镜结构轻巧,用于自动对焦等,能够提高物镜驱动机构(SFS-OBL/SFAI-OBL)的响应速度。




注意:

▶将物镜使用于激光加工时,请将入射光束直径(1/e2)扩展到瞳径的一半左右时使用。入射光束过细时,不能得到很小的聚光光斑,而且激光的能量密度会变高,还有可能损伤物镜。
▶使用物镜进行激光加工时,加工溅出的粉末可能会弄脏物镜的镜面。请确保充分的工作距离(WD)或插入薄的保护镜片,不要弄脏物镜。
▶倍率为使用f=200mm成像镜时的数值。使用其他厂商的成像镜时,倍率有可能不同。首先要确认使用成像镜的焦距,从成像镜焦距和物镜焦距的比例来求出实际倍率。

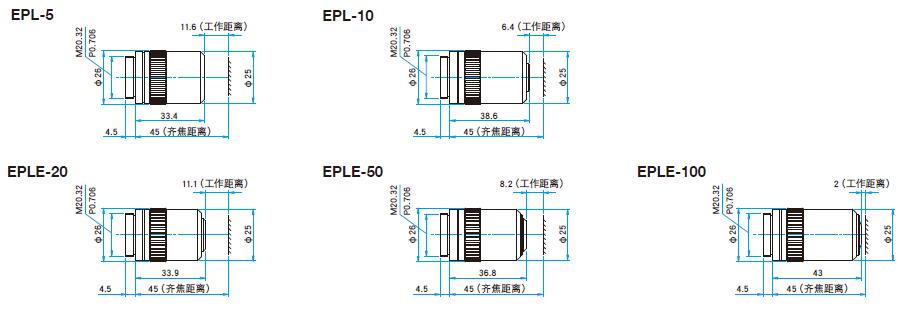

日本SIGMA KOKI长工作距离显微物镜外形

日本SIGMA KOKI长工作距离显微物镜技术指标

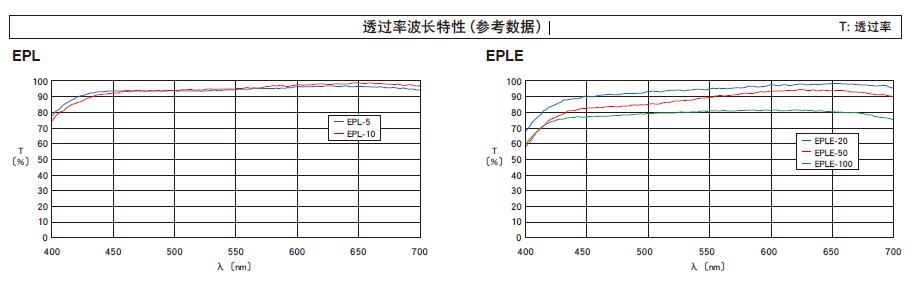

透过率波长特性(参考数据)

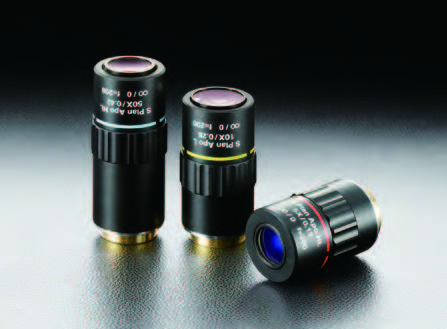

日本SIGMA KOKI长工作距离显微物镜SPAL系列

可用于同轴观察或激光导入光学系统等,是无限共轭的齐焦距离为95mm的长工作距离物镜。可用于显微镜观察,也可用于可见激光的会聚。

· 可见谱区(400〜00nm)内校正色差。
· SPAL/SPAHL的物镜工作距离(WD)长,场曲也得到校正,在视场边缘也可以得到自然清晰的观察图像



注意
▶将物镜使用于激光加工时,请将入射光束直径(1/e2)扩展到瞳径的一半左右时使用。入射光束过细时,不能得到很小的聚光光斑,而且激光的能量密度会变高,还有可能损伤物镜。
▶使用物镜进行激光加工时,加工溅出的粉末可能会弄脏物镜的镜面。请确保充分的工作距离(WD)或插入薄的保护镜片,不要弄脏物镜。
▶倍率为使用f=200mm成像镜时的数值。使用其他厂商的成像镜时,倍率有可能不同。首先要确认使用成像镜的焦距,从成像镜焦距和物镜焦距的比例来求出实际倍率。

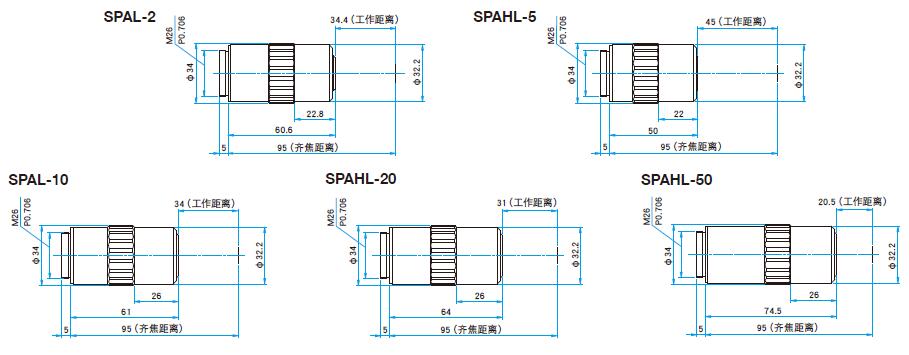

外形

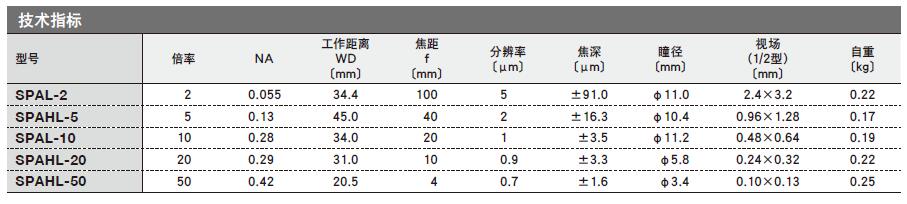

技术指标

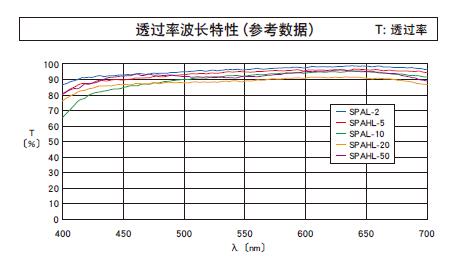

透过率波长特性(参考数据)
