产品名称:凸透镜

产品型号: OLB系列

产品品牌: zolix


凸透镜


透镜
透镜主要是进行光的汇聚或者发散用的光学元件,主要分为:凸透镜、凹透镜、消色差透镜、非球面透镜等。
关于平凸/凹透镜和双凸/凹透镜的选择:
球面平凸/ 凹透镜被用于无限远共轭时,具有较小的球差。所以,当需要把平行光汇聚,或者把点光源变成平行光时,选择球面平凸/ 凹透镜较好。在用于有限远共轭时,双凸/ 凹透镜具有较小的球差,当需要汇聚点光源发出来的光或者光学系统图像传递时,选择双凸/ 凹透镜为佳。

凸透镜:

根据形状分为:平凸和双凸,根据材料分为K9 玻璃( BK7) 与石英;

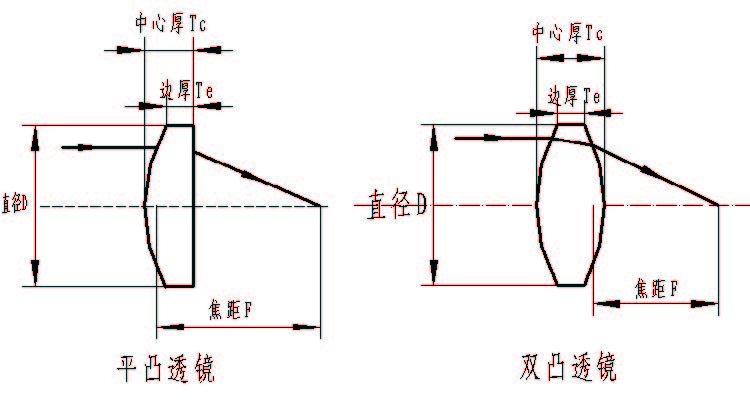

凸透镜示意图:


K9玻璃,平凸透镜

相关参数:

材料:K9光学玻璃

直径误差:+0.0/-0.1mm

中心厚度误差:±0.2mm

焦距误差(EFL): ±2%

镀膜:无

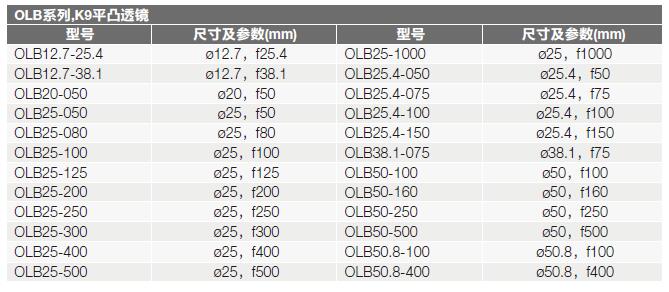

凸透镜选型表:

注:还有不同尺寸、焦距的同类产品,选购时请咨询我们。

石英,平凸透镜

相关参数:

直径误差:+0.0/-0.1mm

中心厚度误差:±0.2mm

焦距误差(EFL): ±2%

镀膜:无

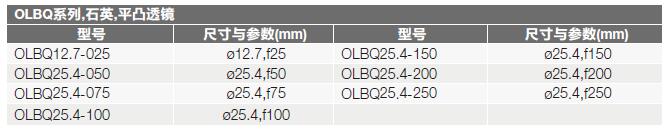

石英,平凸透镜选型表:

注:还有不同尺寸、焦距的同类产品,选购时请咨询我们。

K9平凸柱面透镜

1. OLBC系列平凸柱面透镜(Plano-Convex Cylindrical Lens)

示意图:

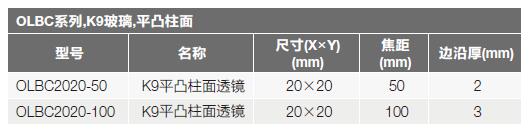

OLBC系列平凸柱面透镜选型表:

注:还有不同尺寸、焦距的同类产品,选购时请咨询我们。

OLBC系列平凸柱面透镜相关参数:

材料:K9光学玻璃

焦距误差(EFL): ±2%

尺寸误差:+0.0/-0.2mm

镀膜:无

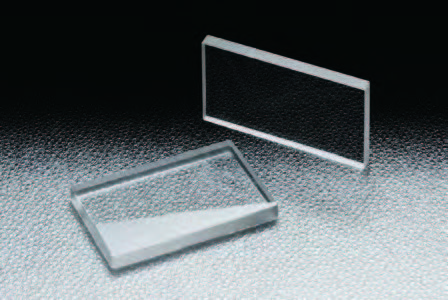

2. 日本SIGMA KOKI平凸柱面透镜

圆柱面平凸透镜(柱面平凸透镜)是在垂直方向具有凸透镜的曲率,在水平方向没有曲率的透镜。用于将激光聚光成细线形状的实验中,或用于流体测量等需要的较宽的线状光束。

· 有从可见光到近红外用的BK7材料的透镜,和可用于350nm以下紫外光的高激光损伤阈值的合成石英透镜这两种类型。

· BK7材料的透镜中,备有可见光·近红外·红外三种类型的防反射膜的透镜。

· 光学系统中使用柱面透镜时,可以改变光束形状或照明光的纵横比。

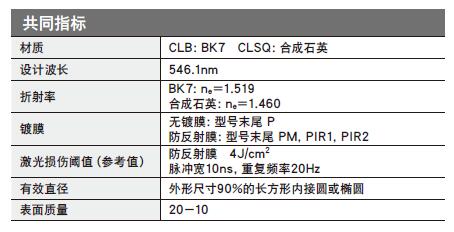

日本SIGMA KOKI平凸柱面透镜共同指标

注意:

▶柱面平凸透镜有色差,焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”确认。

▶射入柱面平凸透镜的光线有方向性。请务必从凸面一侧射入平行光。否则球差会变大,聚光线条会变宽。

▶由于无镀膜透镜的正面和反面都存在反射损失,所以透过率为90%左右。

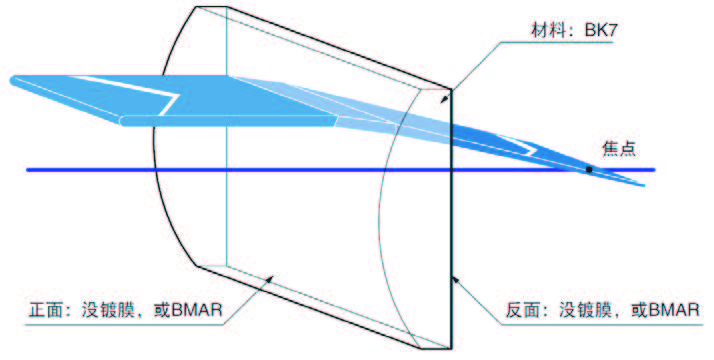

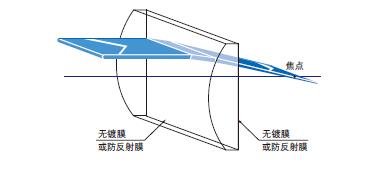

日本SIGMA KOKI平凸柱面透镜功能说明图

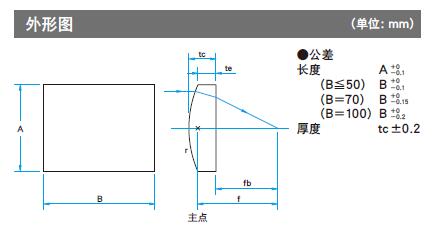

日本SIGMA KOKI平凸柱面透镜外形图

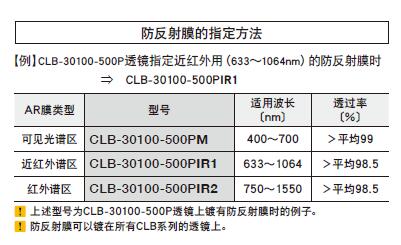

防反射膜的指定方法

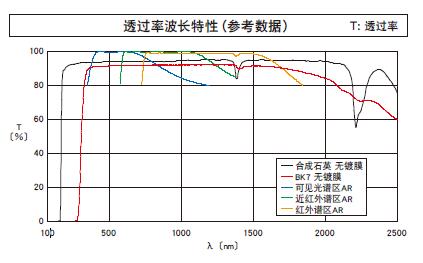

透过率波长特性(参考数据)

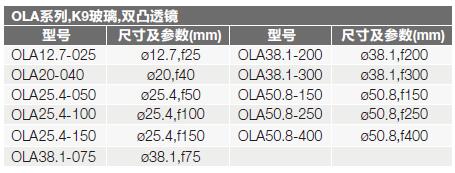

K9玻璃,双凸透镜

注:还有不同尺寸、焦距的同类产品,选购时请咨询我们。

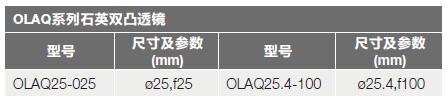

石英,双凸透镜

注:还有不同尺寸、焦距的同类产品,选购时请咨询我们。
