镀铝膜反射镜

镀铝膜反射镜的特性:
· 反射特性曲线平坦,波长范围较宽,反射率高,价格便宜
· 反射率受波长及入射角变化的影响小
· 膜表面的机械硬度都不高,保护铝膜(Al+MgF2)可用含有有机溶剂的棉棒清洁,但纯铝膜(普通铝膜),比较软,不可擦拭,需要定期更换
· 不适用于强激光
产品咨询
资料下载
产品概述

镀铝膜反射镜的特性:

· 反射特性曲线平坦,波长范围较宽,反射率高,价格便宜
· 反射率受波长及入射角变化的影响小
· 膜表面的机械硬度都不高,保护铝膜(Al+MgF2)可用含有有机溶剂的棉棒清洁,但纯铝膜(普通铝膜),比较软,不可擦拭,需要定期更换
· 不适用于强激光

镀铝膜反射镜的反射率指标(供参考):


种类

200 ~ 400nm

400 ~ 700nm

700 ~ 1000nm

1 ~ 10μm

Al

≥ 85% (平均值)

≥ 90% (平均值)

≥ 90% (平均值)

≥ 95% (平均值)

Al+MgF2(保护铝)



≥ 85% (平均值)

≥ 80% (平均值)

≥ 95% (平均值



铝膜和保护铝膜反射率参考曲线:

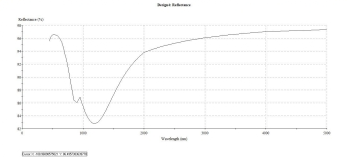

增强铝膜反射率参考曲线:

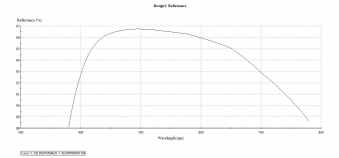

紫外增强铝膜反射率参考曲线:
1. 铝膜及保护铝膜反射镜选型表:

命名规则:OMAlxxx(直径)-xx(厚度)P(保护)E(增强)UVE(紫外增强型)

OMAL系列镀铝膜反射镜
型号 名称 面精度 直径(mm) 厚度(mm)
OMAL20-4 镀铝膜反射镜 λ/4 20 4
OMAL25-4 镀铝膜反射镜 λ/4 25 4
OMAL25.4-4 镀铝膜反射镜 λ/4 25.4 4
OMAL30-4 镀铝膜反射镜 λ/4 30 4
OMAL50-6 镀铝膜反射镜 λ/4 50 6
OMAL20-4P 保护铝膜反射镜 λ/4 20 4
OMAL25-4P 保护铝膜反射镜 λ/4 25 4
OMAL25.4-4P 保护铝膜反射镜 λ/4 25.4 4
OMAL30-4P 保护铝膜反射镜 λ/4 30 4
OMAL50-4P 保护铝膜反射镜 λ/4 50 6

2. 日本SIGMA KOKI经济型保护铝膜反射镜

合适于简单实验或照明光学系等,不需要激光级低散乱抛光的用途。
面精度和反射率特性和激光级的铝膜反射镜(TFA系列)相同。

· 铝膜面镀了保护膜,不容易划伤,可清洁。
· 可用于可见光到近红外波段,反射率好。

日本SIGMA KOKI经济型保护铝膜反射镜共同指标
注意
▶使用多枚反射镜多次反射的话,建议选用电介质多层膜反射膜(TFM系列等)。
▶技术指标曲线中的反射率为P偏光和S偏光反射率的平均值。入射光的偏光状态不同,其反射率也不同。

功能说明图

日本SIGMA KOKI经济型保护铝膜反射镜外形图

反射率波长特性(参考数据)
日本SIGMA KOKI经济型保护铝膜反射镜选型表

3.日本SIGMA KOKI铝膜反射镜

在高精度抛光的平面基板上蒸镀铝膜的反射镜。在所有入射角度都具有高反射率。


· 有只蒸镀铝膜的(TFAN/TFAQN),和为防止损伤在铝膜上镀有保护膜的(TFA/TFAQ),为提高紫外光反射率镀有保护膜的(TFAE) 和在平行平面基板上镀有保护膜的铝膜反射镜(OPBA/OPSQA)四种类型。
· 可以作为紫外光,可见光,近红外光的反射镜使用。
· 也备有使用合成石英基板的低膨胀,高刚性,高面型精度的反射镜(TFAQ/TFAQN)

日本SIGMA KOKI铝膜反射镜共同指标
▶派热克斯玻璃®是康宁公司注册商标

注意
▶无保护膜的铝膜反射镜(TFAN/TFAQN)容易受损,薄膜会氧化。请绝对不要用纸或布擦拭反射镜镜面。要长时间保管时,请用防氧化剂防止铝膜氧化。
▶使用多个反射镜传播光线时,因为铝膜的吸收会损失很多光量。请使用多层电介质膜反射镜(TFM其他)
▶技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。反射率随入射光束的偏光状态改变。

功能说明图
日本SIGMA KOKI铝膜反射镜外形图
反射率波长特性(参考数据)
