阻尼隔振光学平台(进口)

产品咨询
资料下载
产品概述

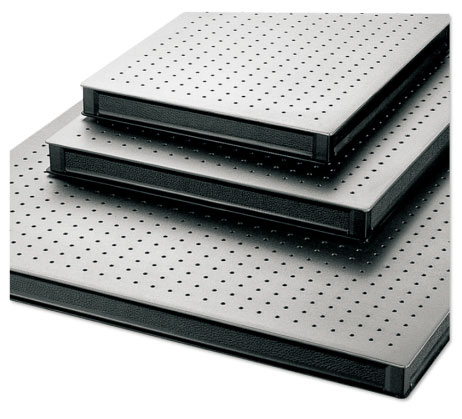

DVIO-R系列阻尼隔振光学平台(进口)
特点:
● 真蜂窝结构台面,厚度100/200/300mm
● 每个螺纹孔下方具有独立的隔离杯密封,非常方便清洁
● 进口阻尼隔振光学平台


技术指标:
● 结构:真蜂窝三层夹心结构
● 台面:4.0mm厚430系列高导磁镍合不锈钢
● 蜂巢内核:钢制蜂窝芯,钢板厚度0.25mm,每个蜂巢面积3.2cm2


说明:
DVIO-R 系列为韩国DAEIL(大一)株式会社生产的阻尼隔振式光学平台,由台面和支撑两部分组成。台面采用三层夹心式结构,上台面为热变形系数很小的430 系列高导磁镍合不锈钢,中间为真蜂窝支撑结构,底面为钢板,具有高刚性和非常优良的隔振效果。上台面按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架,每个螺纹孔下方具有独立的隔离杯密封,非常方便清洁。支撑采用整体固定式支架,支架带脚轮,调整高度机构在支撑腿下方。DVIO-R 型光学平台价格适中,在国外同类平台中,具有很高性价比,适合于对隔振性能和洁净要求较高的环境中使用。

● 螺孔密封:每个螺纹孔下方设有柱形隔离杯密封,方便清洁
● 底面:4.0mm厚碳钢,表面氧化处理
● 边墙板:2.0mm厚碳钢,包裹高阻尼聚乙烯材料
● 厚度:50/100/200/300mm可选,详见选型表
● 平面度:±0.1mm/600mm×600mm
● 孔距:25mm×25mm(英制孔距可选),*外边孔距平台边缘37.5mm
● 孔径:M6(英制螺纹孔可选)
● 台面重量:同DVIO-B

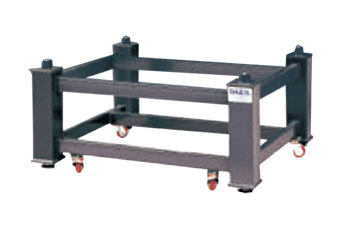

● 支撑:整体式固定支撑结构,带脚轮,可调整高度






选型表:

型号

台面尺寸

长度(mm)

宽度(mm)

厚度(mm)

DVIO-R-0909

900

900

50/100

DVIO-R-1075

1000

750

50/100

DVIO-R-1206

1200

600

50/100

DVIO-R-1275

1200

750

50/100

DVIO-R-1209

1200

900

50/100

DVIO-R-1212

1200

1200

50/100

DVIO-R-1506

1500

600

50/100

DVIO-R-1575

1500

750

100/200

DVIO-R-1509

1500

900

100/200

DVIO-R-1510

1500

1000

100/200

DVIO-R-1512

1500

1200

100/200

DVIO-R-1515

1500

1500

200/300

DVIO-R-1806

1800

600

50/100

DVIO-R-1875

1800

750

200/300

DVIO-R-1809

1800

900

200/300

DVIO-R-1812

1800

1200

200/300

DVIO-R-1815

1800

1500

200/300

DVIO-R-2010

2000

100

200/300

DVIO-R-2012

2000

1200

200/300

DVIO-R-2015

2000

1500

200/300

DVIO-R-2409

2400

900

200/300

DVIO-R-2412

2400

1200

200/300

DVIO-R-2415

2400

1500

200/300

DVIO-R-3009

3000

900

200/300

DVIO-R-2010

3000

1000

200/300

DVIO-R-3012

3000

1200

200/300

DVIO-R-3015

3000

1500

200/300

DVIO-R-3612

3600

1200

200/300

DVIO-R-3615

3600

1500

200/300
