产品名称:LM系列工业专用调整架

产品型号: LM系列

产品品牌: zolix


LM系列工业专用调整架


激光加工设备,目前被广泛应用于航天、航空、航海、汽车、电子、机械等各种行业中,尤其是对各类材料的切割、焊接、加工、标记等方面起到越来越重要的作用,们的衣、食、住、行、用等各种生活资料、生产资料,都同激光加工设备密不可分。激光加工设备形式多样,常见的有:激光打标机、激光切割机、激光焊接机、激光划片机、激光打孔机、激光调阻机等等。各类激光加工设备,广泛应用于布料、木材、玻璃、各类金属、及其它非金属行业的制备及加工。激光加工设备自身的稳定性,往往决定生产效率、生产质量等方面,卓立汉光的LM 系列(Laser Mount)产品,就是专为高端激光加工设备开发的整套专用调整架。

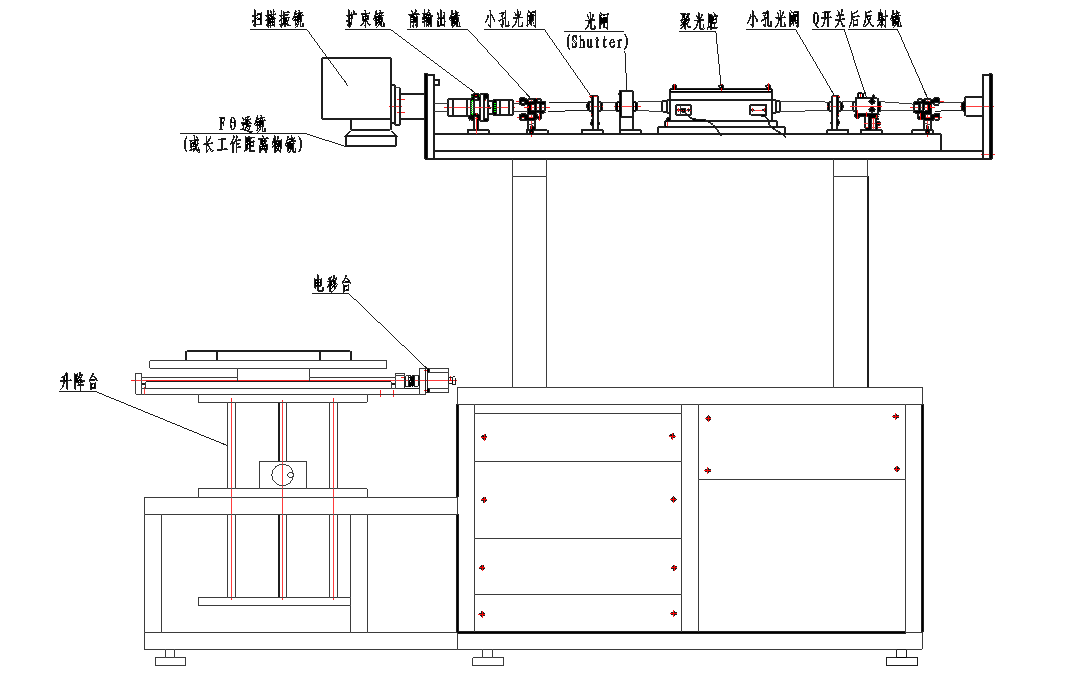

典型的YAG激光加工设备,请参照下图:

LM系列镜架特点:
● 采用更加合理的点、线、面结构,提供更优的稳定性
● 精研螺纹副,采用细牙螺纹,螺纹副带锁紧机构,能有效防止“跑光”现象
● 四拉簧设计,具有平顺的复位特性,调整光路更加方便
● 统一设计的中心高,安装调试更方便,前板中心高29mm,后板中心高31mm
● 前后板由加工中心(CNC)整体成型,坚固美观,表面氧化黑处理,有效防止杂散光
● 部分镜架,我们还增加了前后板之间的固定螺丝,有效对抗“野蛮运输”过程

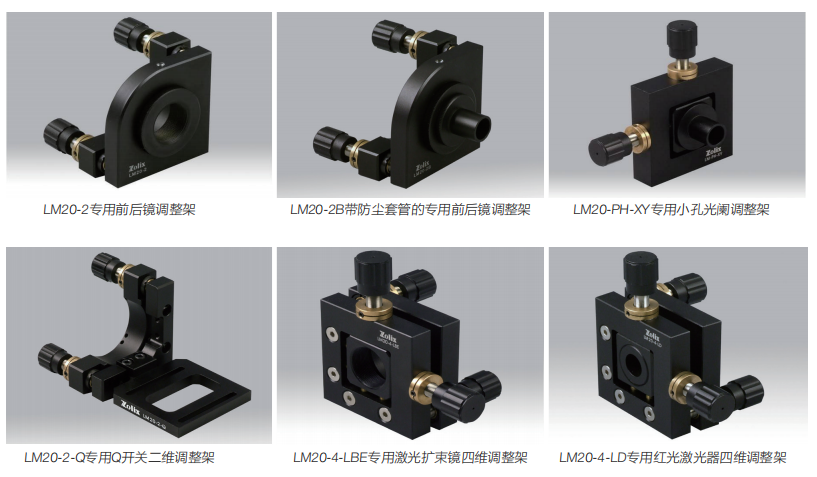

LM20-2 专用前后镜调整架
 技术参数:
● 装卡直径:20mm
● 有效通光孔径:18mm
● 调整角度:±3°
LM20-2B 专用前后镜调整架(带防尘套筒)
 技术参数:
● 可安装防尘套管,套管内径约12mm
● 装卡直径:20mm
● 有效通光孔径:12mm
● 调整角度:±3°
LM20-PH-XY 专用小孔光阑调整架
 技术参数:
● 安装小孔光阑的装卡直径:20mm
● 通光孔:视小孔光阑大小决定
● YZ方向调整范围:±2mm
LM20-2-Q 专用Q开关二维调整架
 技术参数:
● 安装Q开关
● 调整角度:±3°
LM20-4-LBE 专用激光扩束镜四维调整架
 技术参数:
● 装卡口径:M22×0.75
● YZ方向调整范围:±2mm
● 调整角度:±3°
LM20-4-LD 专用LD四维调整架
 技术参数:
● 装卡口径:φ12mm,长度≥20mm
● YZ方向调整范围:±2mm
● 调整角度:±3°
