产品名称:RAuK系列超高精密电动旋转台

产品型号: RAuK系列

产品品牌: zolix


RAuK系列超高精密电动旋转台
说明:
RAuK 系列超高精密电动旋转台是卓立汉光在RAK 系列旋转台的基础上,内置了进口圆光栅,实现了360°全闭环的超高精密旋转台,闭环分辨率可达1.8″ (RAuK100) 或1.2″ (RAuK200)。该系列产品已通过多方用户的测试( 如哈工大、北航等),主要应用于需要超高角度定位的应用领域,如:卫星定位跟踪系统、超高精密多维扫描测量、超精密的激光加工等。

特点:
● 内置进口超高精密圆光栅,提供超高闭环分辨率
● 使用精研蜗轮蜗杆传动,实现超高定位性能
● 采用进口超高等级交叉滚柱轴环,具有超高运动性能
● 标配二相步进电机,稳定、可靠


光栅尺接线图


接线图


接线图:



配套产品:

TMC全功能运动控制系统


MC6003P系列控制器

应用案例:

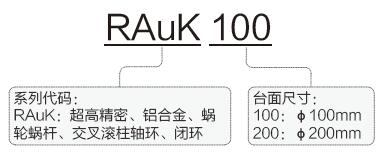

选型表:
型号RAuK100 RAuK200
8细分开环分辨率(°)0.00125
闭环分辨率(″)1.81.2
传动比180:1
最大速度(°/s)25
重复定位精度(°)﹤0.005
径向跳动((μm)﹤15﹤10
轴向跳动((μm)﹤15﹤10
步进电机(步距角)42(1.8°)57(1.8°)
工作电流(A)1.72.4
中心负载(Kg)3050
