TBR系列

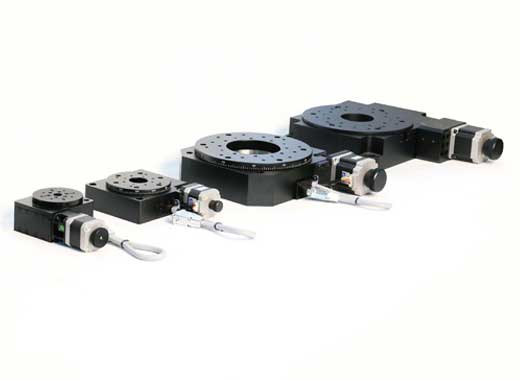

TBR及TBRF系列电动旋转滑台

TBR 系列标准产品蜗轮蜗杆具有较大传动比,啮合精度较高,速度相对较慢。为了解决快速转动的需求,卓立汉光在TBR 基础上,开发出转速更快、刚性更强的TBRF 系列产品。TBRF 系列旋转滑台采用较小传动比的蜗轮蜗杆,速度更快,但啮合精度稍低,TBRF 产品比较适合高速、耐磨但对啮合精度要求不太高的情况下使用。


产品咨询
资料下载
产品概述

TBR 系列产品是卓立汉光为解决高精度、高刚性、高重复使用频率等严苛的工业自动化使用要求而专门开发的电动旋转滑台,TBR 系列已全面取代老款RSA 和RAP 系列产品。TBR 系列产品采用锡青铜蜗轮,具有非常突出的耐磨性。蜗杆为钢质材料,经过高频淬火处理,硬度高、刚性好。主体采用硬质铝合金,表面黑色阳极氧化处理,外型美观。导向机构采用精密交叉滚柱轴环(也称交叉滚子轴承),强度高、负载能力强、耐用性好,可水平、竖直、倒置使用。内部采用精密轴系结构,使得该系列产品具有较高的运动精度。该系列产品非常适合在工况复杂、耐用性要求较高的仪器设备或自动化生产线中使用。
TBR 系列标准产品蜗轮蜗杆具有较大传动比,啮合精度较高,速度相对较慢。为了解决快速转动的需求,卓立汉光在TBR 基础上,开发出转速更快、刚性更强的TBRF 系列产品。TBRF 系列旋转滑台采用较小传动比的蜗轮蜗杆,速度更快,但啮合精度稍低,TBRF 产品比较适合高速、耐磨但对啮合精度要求不太高的情况下使用。
TBR及TBRF系列电动旋转滑台特点:

• 蜗轮采用锡青铜材料,具有非常突出的耐磨性
• 蜗杆为优质合金钢,经过高频淬火处理,硬度高、刚性好
• 导向机构采用精密交叉滚柱轴环(也称交叉滚子轴承),强度高、负载能力强、耐用性好,可水平、竖直、倒置使用
• 在使用高啮合度蜗轮蜗杆的基础上,增加调隙结构,保证运行顺畅的同时,有效减小背隙
• 标配二相步进电机,也可根据实际使用要求换装各品牌伺服电机
• 内置零位传感器,使用方便

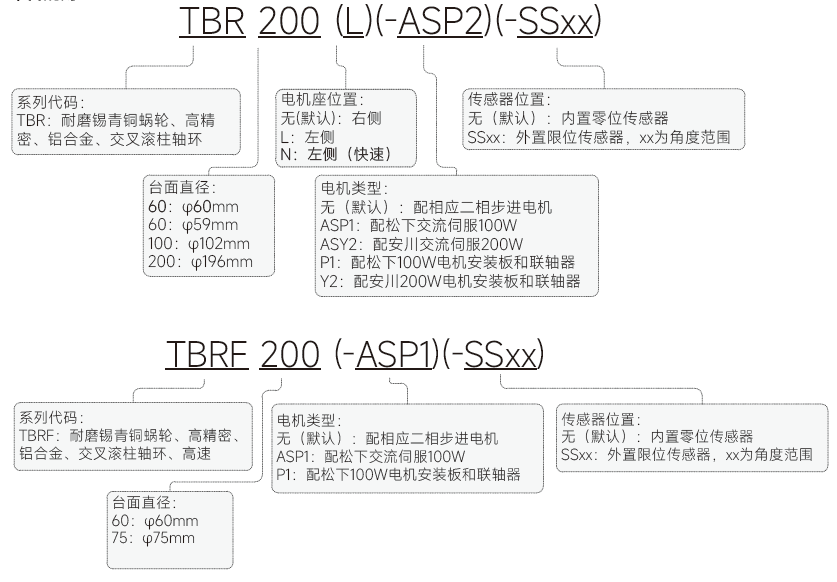

命名规则:

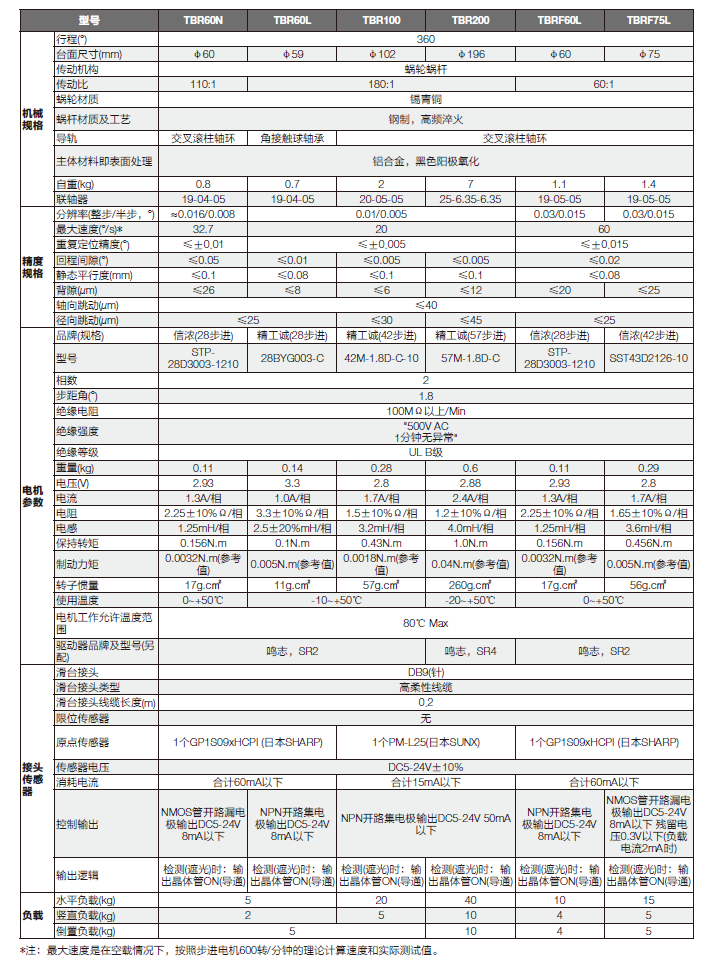

选型表:

『注:电气规格、电机资料、传感器资料及配套产品详见资料下载』
