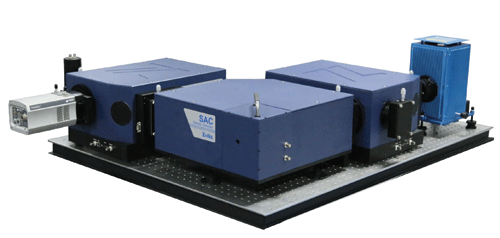

OmniFluo“卓谱”组合式荧光光谱测量系统

    荧光光谱仪在许多领域中被广泛应用,如:材料学(宽禁带半导体材料发光特性检测)、生物学(叶绿素和类胡萝卜素检测)、生物医学(恶性病的荧光诊断)和环境监测中都可以用到荧光检测技术。
    OmniFluo “卓谱”系列荧光光谱测量系统采用模块化的组合方式集成而成,吸收了我公司15年的光谱系统设计、制造经验,通过不同配件的选择,不仅可以实现荧光光谱测量,还能够实现功能的多样化,如PL、拉曼、透射反射吸收、探测器定标等光谱测量,有效解决了传统荧光分光光度计测量范围及功能有限的缺陷。
    OmniFluo “卓谱”系统采用高性能“谱王”Omni-λ系列光谱仪/单色仪、高灵敏度单通道或多通道探测器,采用单光子计数技术或锁相放大技术,极大的提高了荧光探测的灵敏度,使得纯水拉曼信噪比可达1000:1以上。

    OmniFluo “卓谱”系统将PL和PLE两种荧光测试需求完美结合,采用模块化设计,可以根据需要进行系统架构的灵活调整,实现荧光光谱测量、激发光谱测量、常温及低温测量等功能。

性能特点

●  模块化的结构设计——各功能模块完美结合,根据需要进行选择,后续升级方便
●  合理的空间布局——在满足功能需求的前提下尽可能占用更少的空间,且方便测量操作
●  超宽光谱范围*——200nm-2500nm
●  独有的发射光谱校正功能*——让光谱测量更精准且具有可比性
●  宽波段、高输出功率光源——150W、500W氙灯光源可选
●  多种激光器波长可选*——266nm/325nm/375nm/405nm/442nm/532nm/785nm/1064nm等
●  量子产率测量功能可选**——扩展选项
●  电致发光(EL)功能可选**——扩展选项
●  超低温测量附件可选**——可提供≤10K的超低温测量
*需根据实际需要进行配置确定;
**选配项,请详细咨询。


参数规格表(*)

主型号OmniFluo
光谱测量范围200-2500nm
荧光光谱分辨率0.1nm
激发光源基于150W或500W氙灯可调单色光源
激发光输出带宽0.1nm-30nm
激光器可选波长266nm/325nm/375nm/405nm/442nm/532nm/785nm/1064nm等
探测器类型制冷型CCD
2000×256
制冷型InGaAs
512×1
单点
PMT
单点制冷型
InGaAs
探测光谱范围200-1000nm800-2200nm200-870nm800-2500nm
数据采集器--单光子计数器
或锁相放大器
锁相放大器
注*:以上为基本规格,详细规格依据不同配置的选择会有差异,详情请咨询!

系统组成及系统扩展

OmniFluo “卓谱”系列稳态荧光光谱系统主要系统构成
1.激发光源部分:紫外-近红外波段各种波长可调单色光源或单波长激光器
2.光谱采集部分:影像校正光谱和高灵敏型科学级CCD或单点探测器和数据采集器
3.样品室部分:固体粉末样品台、超低温样品台等可选



OmniFluo “卓谱”系统可以根据用户的实际需求,进行灵活的系统构架,并且保留了后续扩展的良好接口,非常有利于教学、科研工作的有序开展,详细配置请与我公司销售工程师联络。

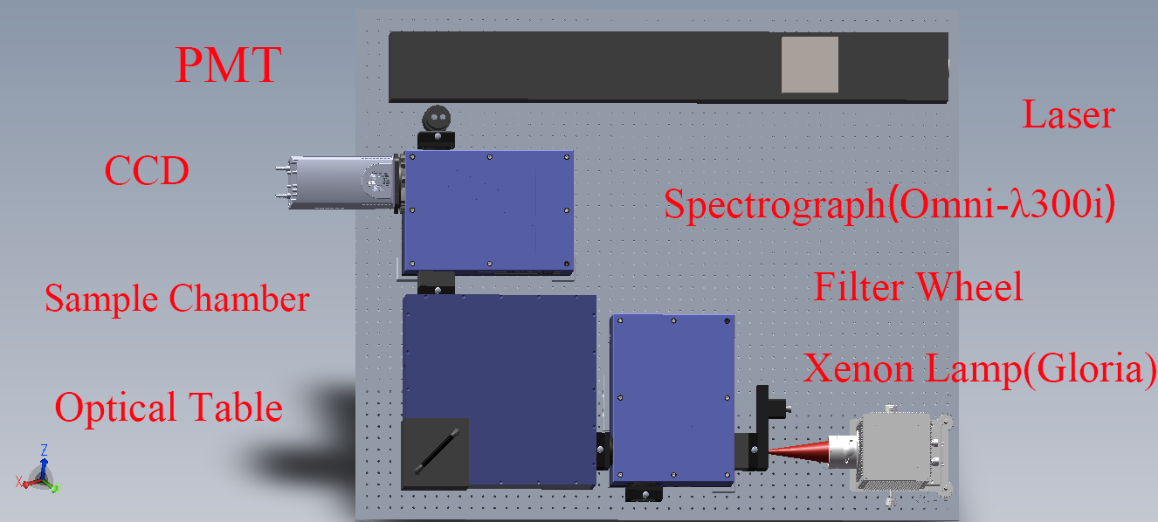

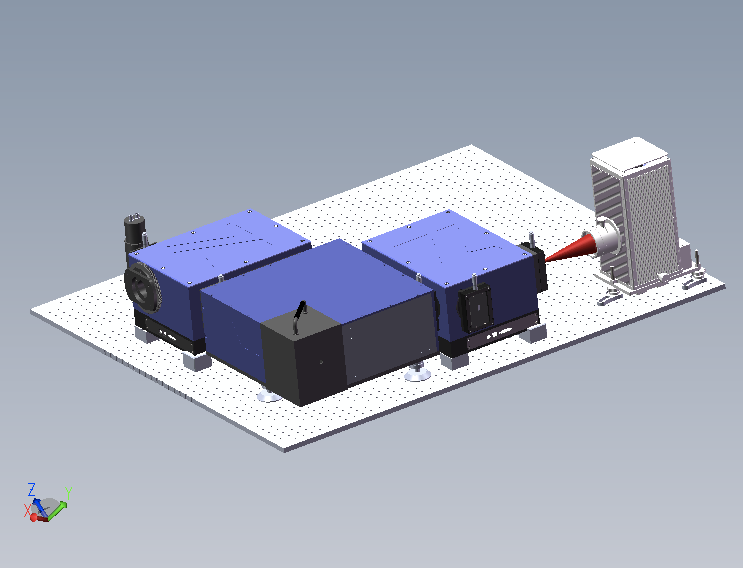

OmniFluo “卓谱”系列——基本型

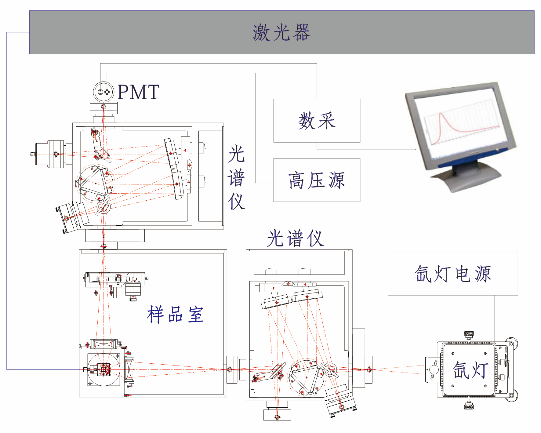

      基本型OmniFluo “卓谱”系统,主要实现荧光光谱和荧光激发光谱测量,其系统架构与荧光分光光度计基本一致,却有效的增加了近红外升级功能,扩展了测量范围。

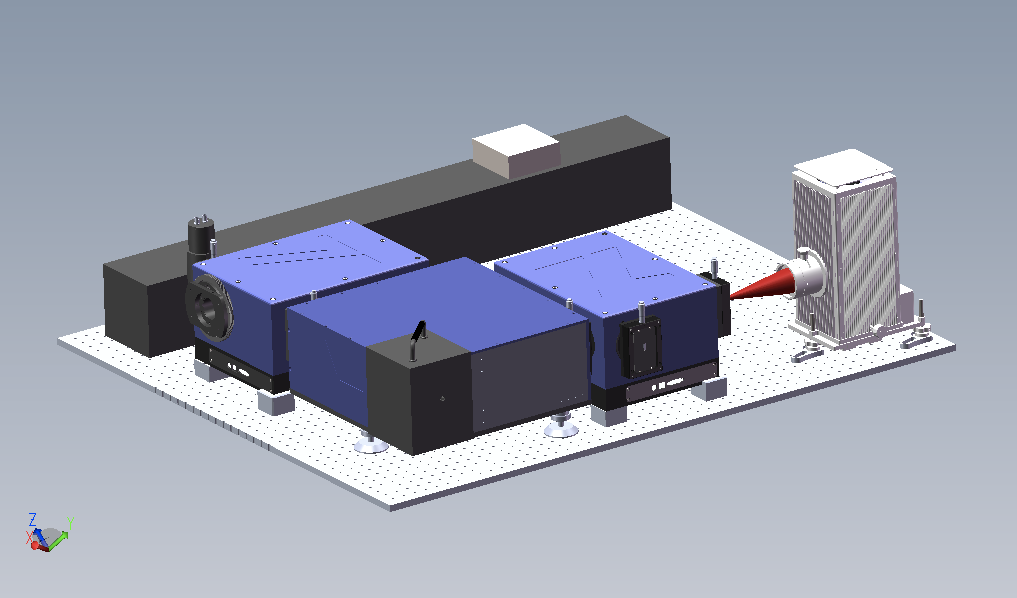

● OmniFluo “卓谱”系列——PL扩展型

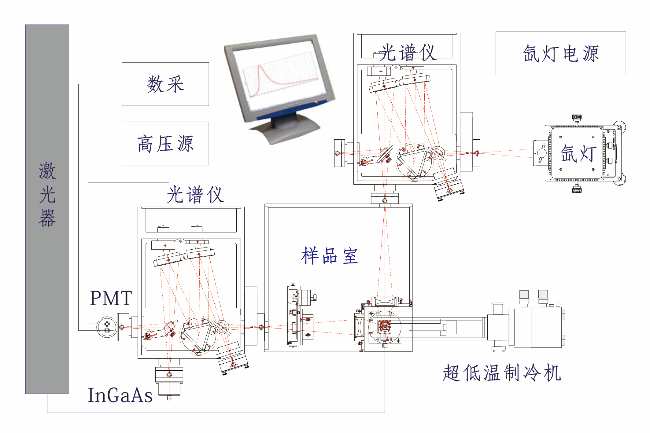

   PL扩展型OmniFluo “卓谱”系统,PL/PLE的整合测量,有效解决了氙灯光源在某些实验中的激发光能量不足的问题;同时还方便用户增加超低温样品制冷机,非常方便于稀土发光材料的发光性能研究。

● OmniFluo “卓谱”系列——TRA扩展型
   TRA扩展型OmniFluo “卓谱”系统,主要实现荧光光谱和透射、反射/吸收(TRA)光谱测量功能,可用于透光型材料的多种光谱表征。



● OmniFluo-533P型稳态荧光光谱系统主要技术参数(基本型推荐)

系统指标与功能

●荧光光谱范围:300-870nm
●激发光谱范围:200-800nm
●样品形态:固态(片状、粉末)、液态
●荧光光谱和激发光谱测量功能

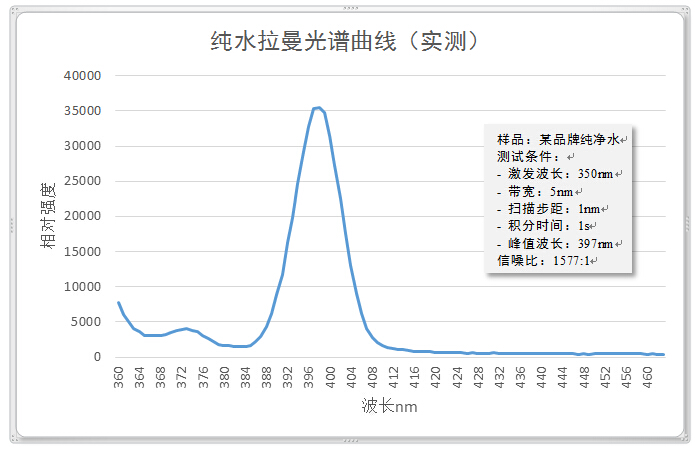

●水拉曼信噪比:>1000:1
●预留CCD接口
●可升级扩展至NIR波段测量(~2600nm)
●可升级量子产率测量功能
●可升级至超低温(10K)测量功能

详细配置及规格参数

-          光源(Gloria-X500A)
•          类型:氙灯
•          功率:500W
•          光谱范围:250-2000nm
•          光不稳定性:优于1%
-          样品室(SAC-Fluo)
•          石英透镜收光孔径:f/1.5
•          光谱适用范围:200-2500nm
•          样品架:固体(片状、粉末)、液体比色皿样品池
•          内置滤光片轮,消除二级光谱
-          激发单色仪(Omni-λ300i)
•          焦距:320mm
•          f/#:f/4.2
•          光谱范围:200-2500nm
•          光谱分辨率:优于0.1nm@435.8nm(1200g/mm光栅)
•          入口形式:双狭缝
•          出口形式:双狭缝
•          狭缝宽度:0.01-3mm
•          通讯接口:USB2.0
-          荧光光谱仪(Omni-λ300i)
•          焦距:320mm
•          f/#:f/4.2
•          光谱范围:200-2500nm
•          光谱分辨率:优于0.1nm@435.8nm(1200g/mm光栅)
•          入口形式:双狭缝
•          出口形式:狭缝+CCD
•          狭缝宽度:0.01-3mm
•          通讯接口:USB2.0
-          光电倍增管(PMTH-S1-R928)
•          光谱范围:200-870nm
•          配HVC1800高压稳压电源
-          单光子计数器(DCS202PC)
•          有效计数率:≥5Mcps
-          光学平台(OTB15-10)
•          台面尺寸:1500*1000mm
-          计算机(JSJ)
•          一体机,安装光谱采集软件


应用举例

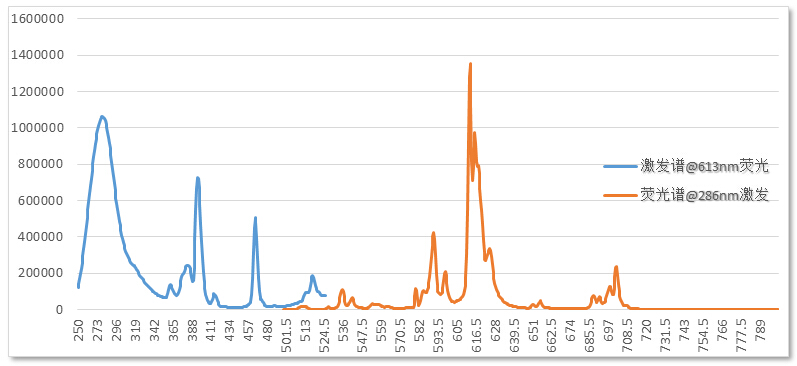

某用户提供的稀土材料(Ca2YSbO6)(测试设备:OmniFluo-533P稳态荧光光谱系统)





光致发光光谱成像测量系统                  组合式荧光光谱测量系统                稳态荧光光谱仪
