NF25.4

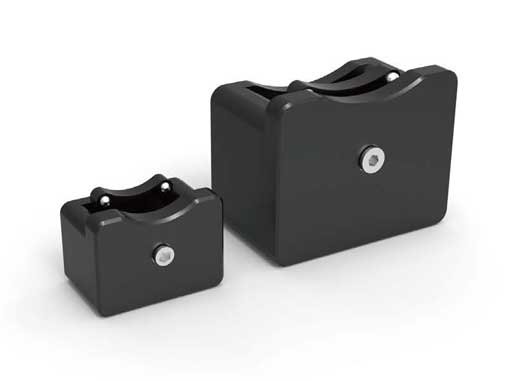

NF系列滤光片固定架

NF 系列是卓立汉光新开发的用于装夹各类滤光片的专用固定架，是卓立汉光“N系列”新型调整架中的一个系列产品。

产品咨询

资料与图纸

产品概述

NF系列滤光片固定架说明：
NF 系列是卓立汉光新开发的用于装夹各类滤光片的专用固定架，是卓立汉光“N系列”新型调整架中的一个系列产品。

NF系列滤光片固定架特点：
• *秀材质：主体采用优质铝合金，表面黑色阳极氧化处理
• 先进结构：
①由研磨螺杆带动运动板前后移动，两根圆柱销导向，运动平顺无卡滞；
②前端尼龙球顶紧滤光片不损伤镜片；
③整体尺寸小巧美观，性价比较高
• 高可靠性：由于螺纹的自锁机制，滤光片在被夹紧后不会松动，稳定可靠
• 通用性强：通用安装孔，M4、M6螺丝均可安装

NF系列滤光片固定架选型表：

型号	NF25.4	NF50.8
装卡尺寸(mm)	φ25.4或25.4×25.4	φ50.8或50.8×50.8
装卡厚度(mm)	1~5	1~10
总体宽度(mm)	24	40
总体厚度(mm)	30	28
总体高度(mm)	18	32
主体材质及表面处理	铝合金，黑色阳极氧化处理
安装孔	2个M4	M6，2个M4
自重(g)	20	95

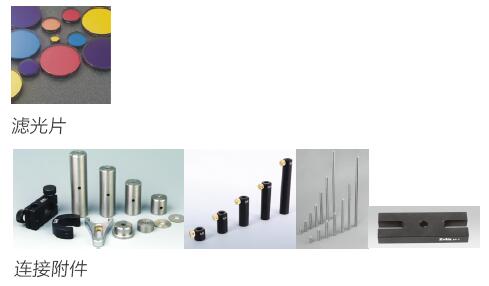

NF系列滤光片固定架关联产品

型号	PDF图纸	3D图纸
NF25.4
NF50.8
