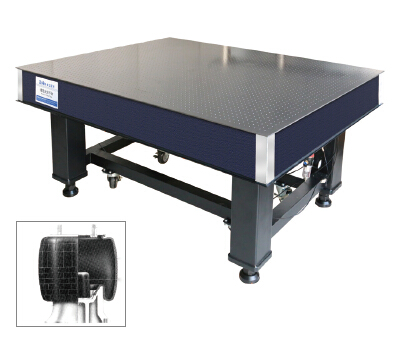

产品名称:ZSR系列膜式气浮隔振光学平台

产品型号: ZSR系列

产品品牌: zolix


特点:
• 采用膜式空气弹簧,隔振性能最好,固有频率通常小于1.2~2Hz。膜式空气弹簧的负载能力较强,可以安装较大负载使用。
• 整体焊接支架,具有更好的刚性和稳定性。支架上方带三个高度(水平)调整机构,支架下方带升降高度机构。
• 台面材料为SUS430铁磁不锈钢,具有较好的耐腐蚀性能。
• 台面厚度100/200/300mm,具有很好的厚重比和刚性。台面侧面采用蓝色PU皮革包边,更加美观、实用。
• 隔振效果最好的科研级气浮隔振光学平台。

说明:
ZSR 系列为卓立汉光采用:膜式空气弹簧(Sleeve air spring)、整体焊接支架、增强型铁磁不锈钢台面( 同OTR台面) 的气浮隔振光学平台,整体高度800mm,分为气浮式支架和台面两部分。

台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺),没有松动、开裂、脱落等困扰。上台面材料为SUS430 铁磁不锈钢,具有很好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02 ~ 0.05mm/600mm×600mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架。

气浮式支架采用隔振效果最好的膜式空气弹簧,支撑腿内部还有二级气室,采用整体焊接式四支撑或六支撑结构。膜式空气弹簧隔振性能好,固有频率一般小于1.2 ~ 2Hz。3 个进口水平调节阀反应灵敏,响应时间短。

调整高度机构分为两部分:支架下方(每个支撑腿下方)具有整体高度的调整机构,调整后可完全消除地面不平引起的支架扭曲现象。支架上方采用三个特有的高度调整机构,可以调整高度和台面水平。

ZSR系列平台自带脚轮,方便移动和调整。
ZSR 系列产品隔振效果好、刚性强、稳定性好、负载能力较强,适合于对隔振要求高、稳定性要求高的情况使用。

细节说明:

技术指标:
• 自动充气,自动平衡,响应时间短,平衡速度快
• 固有频率:<1.2~2Hz,同负载和实际使用情况相关
• 标配静音无油空气压缩机,工作压力:3~7Kg/cm2
• 气浮支撑:膜式空气弹簧,隔振效果最好,支撑腿内部还有二级气室,进一步提升隔振性能,3个水平调节阀响应时间短,平衡速度快
• 台面结构:三层夹心式蜂窝结构,采用焊接工艺
• 上台面:4~6mm厚SUS430铁磁不锈钢
• 台面内部支撑:钢制井字形蜂窝状支撑结构,焊接工艺,强度高
• 下底面:4~6mm厚碳钢,表面喷黑塑处理
• 侧板:内层碳钢板,外层为蓝色PU皮革,更加美观、实用,四角用不锈钢板包角
• 厚度:100/200/300mm,详见选型表
• 平面度:0.02~0.05mm/600mm×600mm,高于国外同类产品
• 支架:整体焊接式四支撑结构,具有更好的刚性和稳定性,支架上方带三个高度(水平)调整机构,支架下方带升降高度机构。
• 台面加支架总高度800mm,总高度可调范围:-10~+15mm
• 孔距:25mm×25mm
• 孔径:M6
• 台面重量:100mm厚台面约:120Kg/m2
200mm厚台面约:140Kg/m2

300mm厚台面约:167Kg/m2

设计指标:(产品优化中,以正式发布资料为准,此表不作为选型依据)

表压37BAR时固有频率(Hz
1.21~1.43

选型表:(产品优化中,以正式发布资料为准,此表不作为选型依据)

产品型号整体规格(mm)台面厚度(mm)台面自重(Kg)支架高度(mm)支架负载能力(Kg)备注
ZSR09-06900×600×800100607005004支撑
ZSR10-081000×800×800100907005004支撑
ZSR12-081200×800×8001001067005004支撑
ZSR15-091500×900×8002001906007004支撑
ZSR15-101500×1000×8002002066007004支撑
ZSR18-121800×1200×8002002976007004支撑
ZSR20-102000×1000×8002002896009004支撑
ZSR20-122000×1200×8002003326009004支撑
ZSR24-122400×1200×8002003936009004支撑
ZSR30-123000×1200×80030059850014006支撑
ZSR30-153000×1500×80030073950014006支撑
ZSR35-123500×1200×80030070050014006支撑
ZSR35-153500×1500×80030086550014006支撑
ZSR40-154000×1500×80030098950014006支撑
ZSR45-154500×1500×800300112050014006支撑


注:更大尺寸的平台在运输、搬运等环节存在困难,可采用卓立汉光气浮平台拼接技术实现,详情请联系我们。

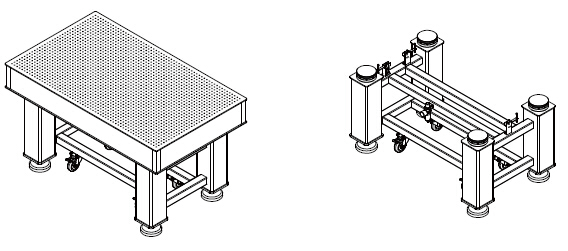

示意图
