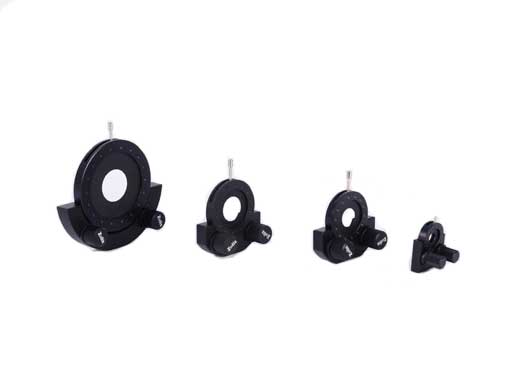

APID系列光阑座
说明：
可调光阑安装底座分为两种：一种是半月形开口式结构（GD系列），用两个锁紧手轮夹持可调光阑，结构简单，使用方便；另一种是封闭式封装结构（AGD 系列），将可调光阑放入光阑座中进行固定，光阑座外圈有刻度可进行读数，但由于弧形叶片结构调整时，变化量和调整量不是完全线性关系，故刻度仅作为参考。

选型表：

APIDxx-GD系列

型号	APID12-GD	APID22-GD	APID25-GD	APID42-GD
适配光阑型号	APID12-1	APID22-1	APID25-1	APID42-1
中心高度(mm)	20	27	29	39
主体材质及表面处理	铝合金，黑色阳极氧化处理
总体高度(mm)	20	23	23	34
总体宽度(mm)	24	48	48	78.5
总体厚度(mm)	18	20	20	22
安装孔	M4	M6	M6	M6
自重(g)	8.5	22.5	21.5	38.5

注：该产品不带可调光阑

APIDxx-AGD系列

型号	APID12-AGD	APID22-AGD	APID25-AGD	APID42-AGD
适配光阑型号	APID12-1	APID22-1	APID25-1	APID42-1
刻度范围(°)	±60
中心高度(mm)	15.3	22	24	34.5
主体材质及表面处理	铝合金，黑色阳极氧化处理
外圈直径A(mm)	φ25.5	φ39	φ43	φ64
安装直径B(mm)	φ19.5	φ33	φ37	φ58
安装面尺寸C(mm)	8	12	12	12
内圈直径D(mm)	φ12	φ22	φ25	φ42
总体高度H(mm)	28	41.5	45.5	66.5
总体厚度T(mm)	7	9	9	9
上端开口尺寸E(mm)	2.5	3	3	3
安装孔	M4	M6	M6	M6
自重(g)	5	11	12.5	21

注：该产品不带可调光阑

APIDxxZ-AGD系列

型号	APID25Z-AGD	APID42Z-AGD	APID50Z-AGD	APID100Z-AGD
适配光阑型号	APID25Z	APID42Z	APID50Z	APID100Z
刻度范围(°)	±60
主体材质及表面处理	铝合金，黑色阳极氧化处理
外圈直径A(mm)	φ52	φ72	φ86	φ150
安装直径B(mm)	φ44.5	φ64.5	φ78.5	φ142.5
安装面尺寸C(mm)	16	20	20	30
内圈直径D(mm)	φ25	φ42	φ50	φ100
总体高度H(mm)	56	76	91	155
中心高度h(mm)	30	40	48	80
总体厚度T(mm)	8	8	8	10
上端厚度t(mm)	2
安装孔	M6
自重(g)	17	25	35	90

注：该产品不带可调光阑
