OMPH-1/2二维棱镜调整架

Inquiry
Download
Details
OMPH-1/2二维棱镜调整架
OMPH-1/2 二维棱镜调整架,通过可调高度的弹性机构固定棱镜、立方体或其它多面体。镜架下方带二维调整机构,实现俯仰、偏摆方向的精密调整。OMPH-1 螺纹副采用M6×0.25 的细牙螺纹,OMPH-2 采用M4×0.3 的细牙螺纹,调整架采用碟簧复位机构。

选型表:

型号最大装卡高度
mm
台面尺寸
mm
调整范围
(°)
自重
g
安装孔
mm
OMPH-16050×50±3200M6螺纹孔
OMPH-23030×30±3180M6螺纹孔

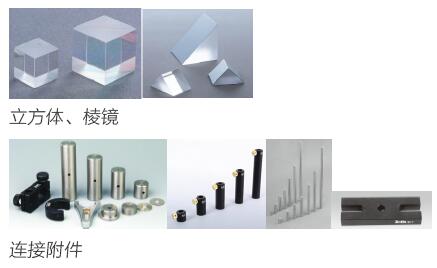

关联产品:
