Raman Spectroscopic Characterization of Multilayer Graphene

多层石墨烯的拉曼光谱表征

引言：

石墨烯是sp2碳原子紧密堆积形成的六边形蜂窝状结构二维原子晶体，具有高电导率和热导率、高载流子迁移率、自由的电子移动空间、高强度和刚度等优势，将在微纳电子器件、光电检测与转换材料、结构和功能增强复合材料及储能等广阔的领域得到应用；在半导体产业、光伏产业、锂离子电池、航天、军工、新一代显示器等传统领域和新兴领域都将带来革命性的技术进步，一旦量产必将成为下一个万亿级的产业。


然而，石墨烯物理性质研究和器件应用的快速发展对材料的制备和表征提出了新的要求，自从石墨烯发现以来，各种表征方法被广泛地用于石墨烯材料的研究。拉曼光谱是一种快速无损的表征材料晶体结构、电子能带结构、声子能量色散和电子-声子耦合的重要的技术手段，具有较高的分辨率，是富勒烯、碳纳米管、金刚石研究中受欢迎的表征技术之一，在碳材料的发展历程中起到了至关重要的作用。利用拉曼分析我们可以判断石墨烯层数、堆落方式、权限、边缘结构、张力和掺杂状态等结构和性质。

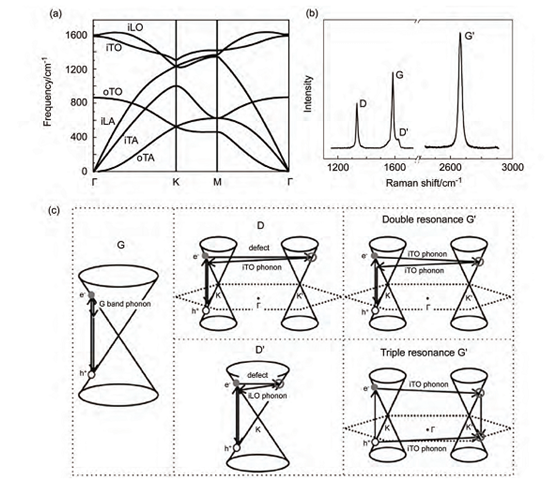

G峰产生于sp2碳原子的面内振动，是与布里渊区中心双重简并的iTO和iLO光学声子相互作用产生的，具有E2g对称性，是单层石墨烯中的一个一阶拉曼散射过程。G'峰和D峰均为二阶双共振拉曼散射过程，G'峰是与K点附近的iT光学声子发生两次谷间非弹性散射产生的。而D峰则涉及到一个iTO声子与一个缺陷的谷间散射。G'峰拉曼位移约为D峰的两倍，因此通常表示为2D峰，但是G'峰的产生与缺陷无关，并非D峰的倍频信号。D峰和G'峰均具有一定的能量色散性，其拉曼峰位均随着入射激光能量的增加向高波数线性位移，在一定的激光能量范围内，其色散斜率大约为50和100 cm-1/eV，这也是双共振过程的特征。G'峰和D峰均为谷间散射过程，而D'峰则为谷内双共振过程，两次散射过程分别为与缺陷的谷内散射和与K点附近的iLO声子的非弹性谷内散射过程。由于在K点附近石墨烯的价带和导带相对于费米能级成镜像对称，电子不仅可以与声子发生散射作用，而且可以与空穴发生散射作用，因此还会有三阶共振拉曼散射过程的产生。
