The Applications of Raman Spectroscopy in Dust Detection

拉曼在粉尘检测领域的应用


引言


工作场所空气中含有大于10%游离二氧化硅的粉尘俗称矽尘，长期接触矽尘会导致矽肺，这是我国最为严重的职业病，职业性吸入结晶二氧化硅对人类具有致癌作用[1-4]。目前我国工作场所空气中粉尘游离二氧化硅含量测定方法有三种[1]：焦磷酸法（重量法）、红外分光光度法、X射线衍射法。焦磷酸质量法是现行使用的首选方法，因使用设备简单，易于操作而普遍采用，但该方法存在操作步骤繁琐、耗时长和误差不易控制等问题。红外分光光度法通过测量其吸光度进行测量，只能应用于结晶型二氧化硅的含量，而且因仪器昂贵、操作要求高等原因，在基层很少应用。

拉曼光谱是分子振动的指纹谱，不同的物质分子具有不同的振动频率，因此常作为物质识别的重要依据，具有无需样品制备、灵敏度高、重复性好等优势。便携式拉曼光谱技术的商品化也大大降低了工作成本，使其在一线工作生产中作为粉尘定性、定量的快速检测分析手段成为可能。本文通过拉曼光谱仪定量分析二氧化硅粉尘样品，通过实验证明其在粉尘领域应用的可行性。


分析


游离二氧化硅按晶体结构分为结晶型（crystalline）、隐晶型（crypto crystalline）和无定型（amorphous）三种，晶体结构不同，致纤维化能力各异，依次为结晶型＞隐晶型＞无定型，职业卫生领域所称的“游离二氧化硅”是专指结晶二氧化硅。通常煤尘大小在5um以下时，这些煤尘的90％都将沉积于呼吸功能组织上，诸如气管、肺泡等，导致肺泡等部位形成充血反应，最终形成尘肺病。尘肺病较为严重时，会逐步恶化成为肺心病，极易导致死亡。因此，矿井煤尘已经对煤矿工人的健康构成巨大的威胁，是煤矿工人的主要职业病之一，也是危害中国工人健康最严重的职业病之一，累计确诊病例总量居全国各行业首位，尘肺病年死亡人数远高于同期生产事故人数[4]。

粉尘中游离二氧化硅的含量与尘肺癌的发生发展有着密切的关系，所以全面掌握并做好游离二氧化硅的含量监测，对于有效预防控制职业病的发生尤为重要。本文通过拉曼光谱仪定量分析二氧化硅粉尘样品，为粉尘检测提供新的检测技术与思路。


实验

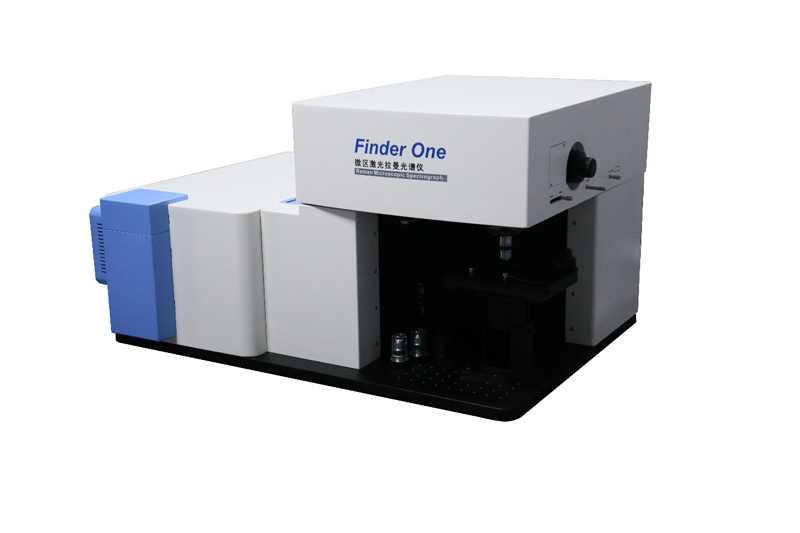

实验设备：“Finder One”微区激光拉曼光谱仪（北京卓立汉光仪器有限公司）；激光光源为532nm，激光功率为10mw；采用点扫描方式，光栅为600g/mm，分辨率2cm-1；采用100倍显微物镜采集信号，积分时间为5s，累计次数3次。仪器如图1所示：

图1  Finder One微区激光拉曼光谱仪


样品：根据不同质量比配置的二氧化硅粉末、刚玉混合组分共5份，A1-A5二样化硅粉末含量依次为20%，40%，60%，80%，99%，刚玉样品1份作为对照样品。


结果分析


二氧化硅粉末样品拉曼特征峰位于129 cm-1，209 cm-1，265 cm-1，393 cm-1，456 cm-1等。600-800cm-1有2个强度较弱的窄带，属Si-O-Si对称伸缩振动，100-600cm-1属Si-O弯曲振动[5, 6]。

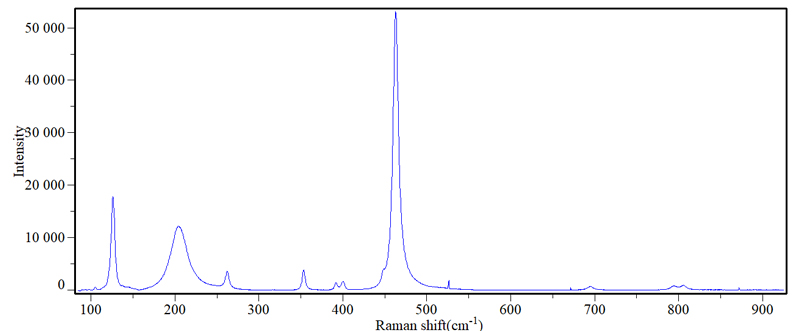

A5样品99%以上为二氧化硅，其拉曼光谱图如图2所示


图2  A5样品的拉曼光谱图如图

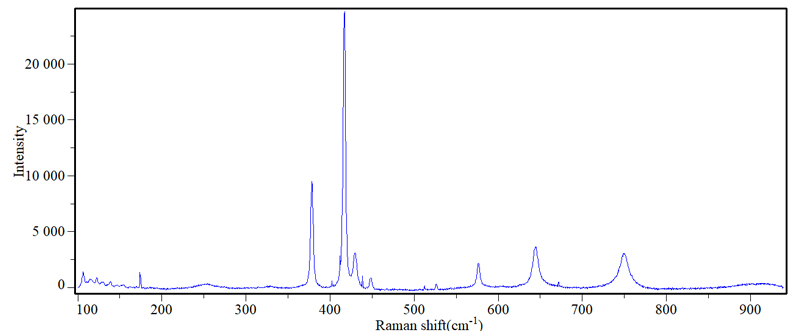

刚玉样品的拉曼光谱如图3所示


图3  刚玉样品的拉曼光谱图如图

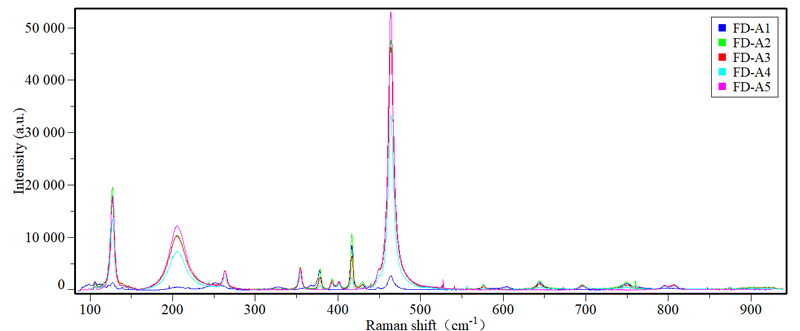

经试验验证发现，可以通过二氧化硅特征峰（465cm-1），与刚玉样品拉曼特征峰（415cm-1）采取峰面积比法进行定量分析二氧化硅样品的含量，A1-A5样品的拉曼光谱如图4所示：



图4  A5样品-空白样品的拉曼光谱对比图

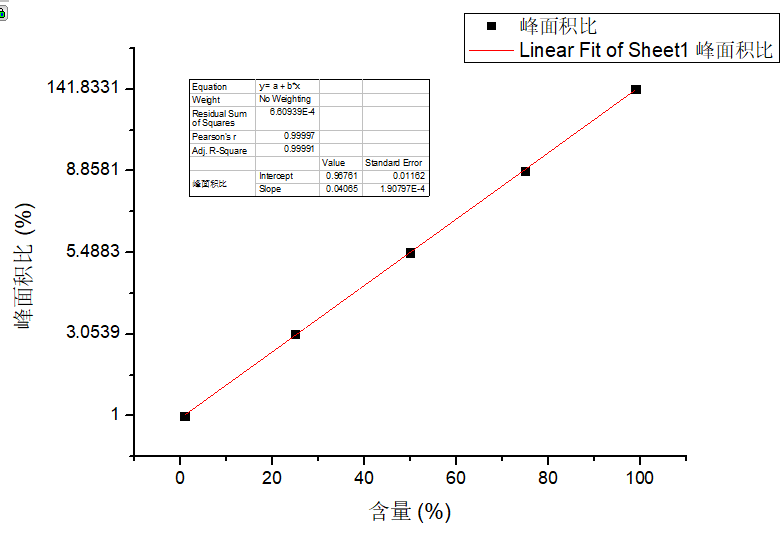

采用峰面积比法处理数据，其拟合曲线如图4所示。


图4  峰面积比法拟合曲线


从图中可以发现，随着二氧化硅含量的增加，峰面积比呈线性增加，因此，通过建立标准曲线，可以准确、高效的获得粉尘中二氧化硅含量。


结论


在各类施工场所中，粉尘中游离二氧化硅的含量如果超标，则可能给接触人员带来不利的影响。拉曼光谱技术可以定量分析二氧化硅含量，便携式拉曼光谱技术的商品化也大大降低了工作成本，使其在一线工作生产中作为粉尘定性、定量的快速检测分析手段成为可能，通过拉曼光谱技术实时、现场监控粉尘中游离二氧化硅含量的测定也就有了重要意义。


参考文献


[1] 赵淑岚. 二氧化硅粉尘检测与评价中的问题探讨[J]. 中国工业杂质, 2016, 29(5): 391-392.
[2] 陈和生, 孙振亚, 邵景昌. 八种不同来源二氧化硅的红外光谱特征研究[J]. 硅酸盐通报, 2011, 30(4): 934-937.
[3] 桑圣凯, 周文正, 刘兴鲁等. 粉尘中游离二氧化硅的几点思考[J]. 中国卫生产业, 2017, 184-186.
[4] 吴玮涛, 郑迪, 王馨等. 红外分光光度法测定矿尘中游离二氧化硅的含量方法探究[J]. 安全论坛, 2018, 119: 22-25.
[5] 李继红, 林劲畅, 董鹍等. “石林彩玉”的识别与鉴定[J]. 山东农业大学学报, 2017, 48(6): 849-852.
[6] 陈木子. 利用拉曼光谱快速无损鉴定翡翠[J]. 光谱实验室, 2013, 30(3): 1234-1237.
